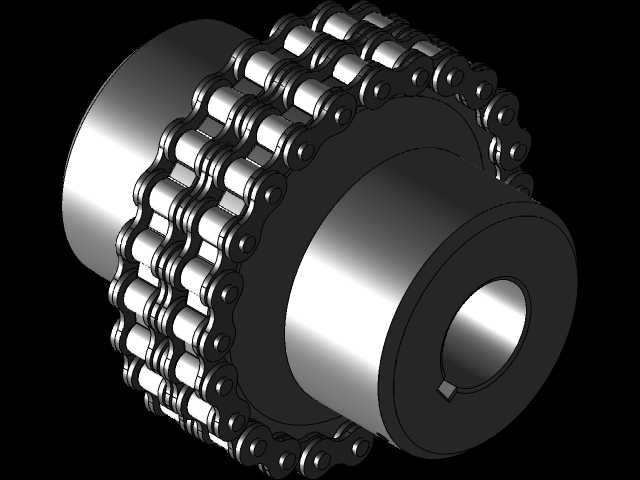

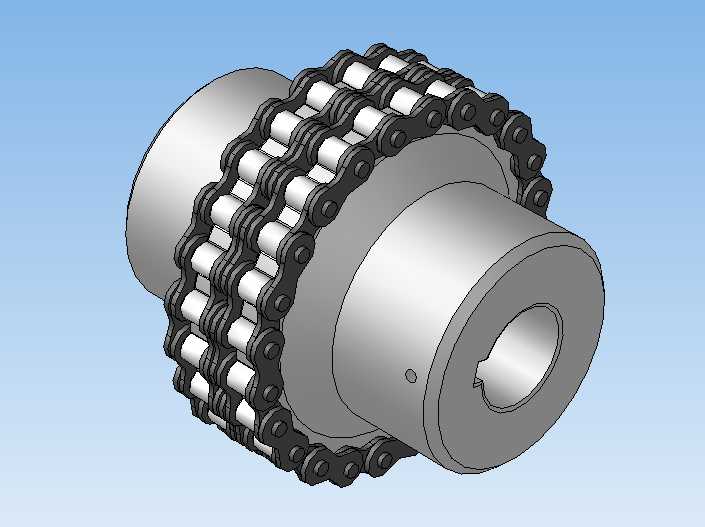

轴径55mm双排滚子刚性链联轴器

　　在重载传动的工况场景里，这类链联轴器的应用覆盖范围极广，从矿山输送设备的驱动端联接，到冶金轧线的辅传动组，再到起重设备的行走机构轴系对接，都能见到这类结构的身影。区别于弹性联轴器依靠弹性体补偿偏移的设计逻辑，刚性链联轴器靠双排滚子链与两侧带齿半联轴器的啮合实现转矩传递，没有弹性变形带来的传动滞后，在需要精准同步传动、大转矩传递的轴系里，这种结构的可靠性远高于多数弹性联接结构。

　　从实际使用的角度看，这类联轴器最核心的功能是实现两根同轴线布置传动轴的刚性联接，传递额定范围内的工作转矩，同时可以补偿两轴之间存在的少量径向、角向安装偏差——很多现场安装时很难做到两轴完全对中，链条本身的铰链间隙刚好可以容纳这类微小偏差，不会像凸缘刚性联轴器那样，一旦对中偏差稍大就会在轴肩、轴承位置产生极大的附加载荷，加速轴承磨损甚至出现轴系断裂的故障。

　　设计这款联轴器的时候，首先要匹配的是55mm的轴径安装需求，两侧半联轴器的轴孔都采用键槽联接结构，轴孔上加工的紧定螺钉孔可以在安装完成后锁紧轴与半联轴器，避免重载启停时出现轴与轮毂的相对窜动。半联轴器的齿形是按照配套双排滚子链的节距、滚子直径参数设计的，齿廓采用渐开线修形，保证链条滚子可以顺畅啮入啮出，不会在啮合过程中出现卡滞、咬链的问题。选用双排链条的结构，是为了在相同外径尺寸下获得更高的转矩承载能力，相比单排链结构，双排链的载荷分布更均匀，即使其中一排链条出现少量磨损，另一排仍可以短时间维持传动，避免设备突发停机造成生产损失。

　　安装边界方面，这款联轴器的整体轴向尺寸紧凑，不需要在轴端预留过大的安装空间，半联轴器的轮毂长度按照55mm轴径的标准配合长度设计，既可以保证轴孔与轴的配合接触面积足够，传递转矩时不会出现应力集中，也不会因为轮毂过长造成轴系的悬臂载荷过大。安装时只需要将两个半联轴器分别热装或者压装到两根待联接的轴端，对齐键槽位置装入平键，锁紧紧定螺钉之后，再将双排链条围合到两个半联轴器的齿圈上，扣接链条的连接锁片即可完成装配，后期维护时只需要定期拆开链条检查滚子、链板的磨损情况，不需要整体拆卸半联轴器，维护效率远高于整体式的刚性联轴器。

　　在实际选型适配的时候，需要注意这类联轴器适用的工作转速范围，因为链条啮合时存在多边形效应，转速过高会产生明显的振动和噪声，所以这类结构更适合中低速、大转矩的传动工况，不适合高速精密传动的场景。另外在有腐蚀、多粉尘的工况下使用时，需要给联轴器加装外置的防护罩，避免粉尘进入链条铰链位置加速磨损，也防止运转时链条意外脱开造成安全事故。设计建模过程中，链条的每个链节都按照实际装配关系做了铰接约束，还原了真实的链条弯曲特性，半联轴器的齿形、键槽、紧定螺钉孔的尺寸都严格遵循机械设计手册的相关标准，没有随意更改配合尺寸，保证模型导出后可以直接用于工程出图、装配干涉检查，不需要二次调整尺寸参数。
