带制动功能的直流触控伺服电机结构

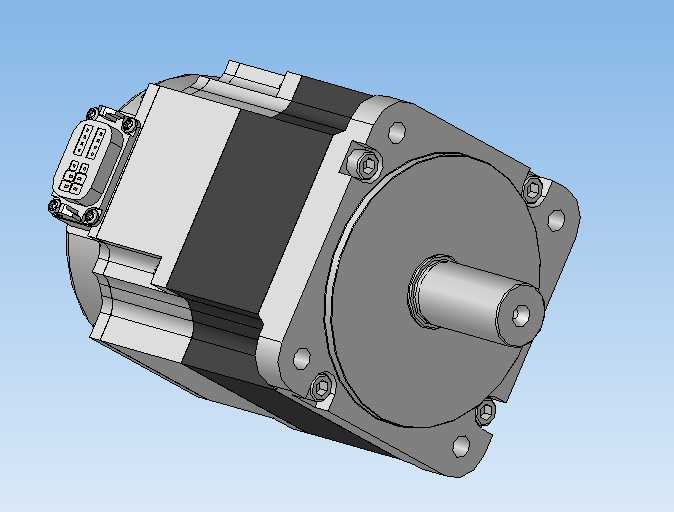

　　这款带制动功能的直流触控电机，在自动化产线的定位工位、垂直升降轴、需要断电锁止的传动场景中应用十分广泛，区别于普通开环步进电机，它自带的制动模块可以在设备断电、驱动使能断开的瞬间完成输出轴锁止，避免垂直负载下滑、工位偏移引发的撞机或定位偏差问题，很多半导体分拣设备、小型数控工作台的Z轴传动，还有医疗检测设备的样本推送机构，都会选用这类集成制动的直流电机，省去额外加装外置制动器的安装空间与装配工序。从结构设计来看，电机主体采用方形安装法兰的本体构型，输出端为标准圆柱轴伸，轴端带中心定位孔，方便配套联轴器、同步带轮等传动连接件的安装定位，法兰端面上的安装孔位按照通用伺服电机的安装尺寸规范排布，安装孔采用内六角螺栓沉孔设计，

　　既保证螺栓安装后不会突出法兰端面影响贴合精度，也能让电机安装面与设备安装板完全贴合，减少传动过程中的振动偏移。电机尾部集成的电气接插件采用多针防呆接口，针脚定义涵盖动力供电、制动控制、编码器信号反馈、触控信号传输多个回路，接口外侧带卡扣锁紧结构，插装后可以避免设备运行振动导致的接插件松脱，接线时不需要单独拆分每根线序，直接配套对应线束对插即可完成电气连接，能大幅减少现场接线的出错概率。制动模块集成在电机后端盖与编码器舱之间，采用弹簧加压式摩擦制动结构，正常通电时电磁线圈吸合摩擦片，解除对输出轴的锁止，电机可以正常运转输出扭矩；当控制回路断电或者触发急停信号时，电磁线圈失电，弹簧立刻推动摩擦片压紧制动盘，通过摩擦力将输出轴完全锁止，

　　锁止扭矩匹配电机额定输出扭矩，不会出现锁止后负载滑移的问题，设计时特意将制动模块的散热筋与电机本体的散热壳体做成一体化结构，电机长时间运行产生的热量可以通过壳体快速散出，避免制动模块长期处于高温环境导致摩擦片提前老化、制动扭矩衰减。在安装边界设计上，电机本体的径向尺寸控制紧凑，方形法兰的对角尺寸适配常见的60系列电机安装位，替换同规格普通直流电机时不需要重新加工设备安装板，轴伸长度、键槽尺寸也和通用标准保持一致，原有传动连接件不需要重新加工更换就能直接适配；电机侧面没有突出的接线盒结构，电气接口直接布置在尾端侧方，在安装空间狭窄的多轴并排排布场景中，相邻电机之间不会因为接线盒突出产生干涉，

　　最小并排安装间距只需要比电机本体径向尺寸大5mm即可，能有效节省设备内部的安装空间。从实际使用的性能匹配角度，这款电机的直流供电特性适配工业设备常见的24V、48V直流供电回路，不需要额外加装交流转直流的供电模块，在移动AGV、便携式自动化设备这类采用直流电池供电的场景中也能直接使用，自带的触控功能可以通过电机尾部的信号接口传递轴端负载的扭矩变化、位置偏移信号，不需要额外加装外置扭矩传感器，就能实现输出端的负载状态监测，在压装、拧紧这类需要实时监测输出扭矩的工位上，可以直接通过电机反馈的信号完成工艺参数管控，减少外置传感器的采购成本与安装调试工作量。设计过程中对电机的转子动平衡做了针对性优化，额定转速运行时的振动幅值控制在极小范围内，配套高精度轴承支撑输出轴，径向跳动量满足精密传动的要求，即使是在3D打印机的挤出轴、视觉检测设备的位移平台这类对传动平稳性要求较高的场景中，也不会因为电机振动导致设备运行精度下降。后端盖的密封结构采用防尘密封圈设计，能阻挡车间环境中的粉尘、切削液雾气进入电机内部，在普通机加工车间、3C组装产线这类常规工业环境下长期运行，不需要频繁拆开维护内部结构，制动摩擦片的磨损量设计满足上万次急停锁止的使用寿命要求，正常工况下使用不需要定期更换制动部件，能降低设备的后期维护成本。
