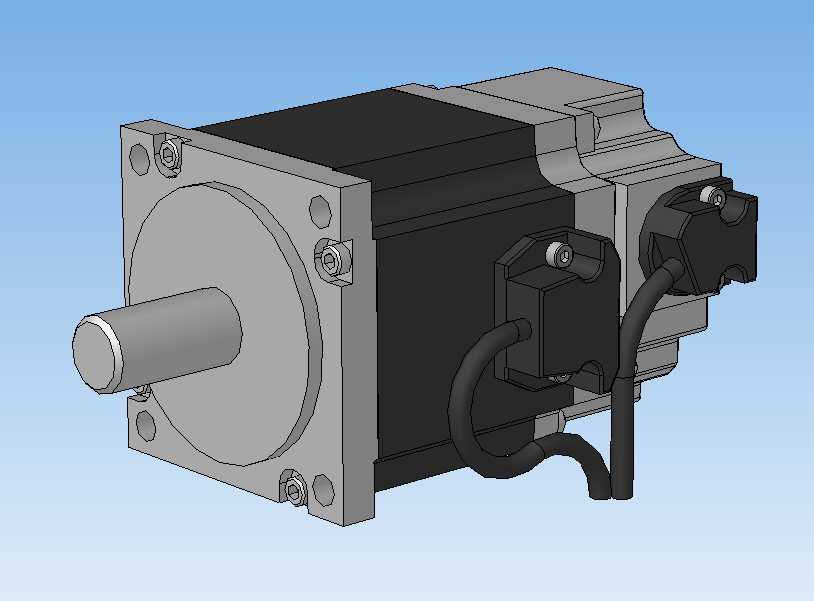

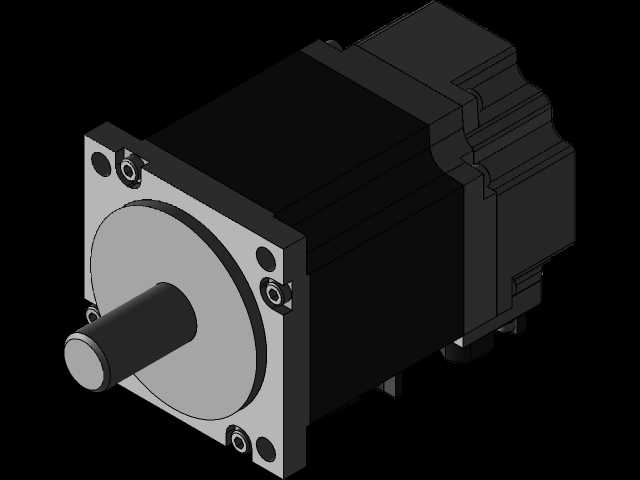

三菱HF-KN23_B交流伺服电机三维结构

　　在自动化产线的定位传动场景里，这类小功率交流伺服电机的出镜率极高，从3C电子的贴片工位进给轴，到包装机械的拉膜辊驱动，再到小型机械手的关节动力输出，但凡需要精准转速控制、位置闭环的传动节点，都能见到同规格产品的应用。不同于普通异步电机的开环运行逻辑，这款伺服电机的本体结构从设计之初就围绕闭环控制的需求做了适配，后端预留的编码器安装位与出线结构，能够直接匹配对应分辨率的位置反馈元件，运行时可以实时将转子位置、转速信号回传至驱动器，实现毫秒级的动态响应调整，哪怕是0.1度级的角度偏移，也能在极短时间内完成扭矩补偿，避免传动工位出现定位超差、走料不准的问题。

　　从结构设计的细节来看，电机本体采用方形安装法兰的结构布局，前端的止口与安装孔位严格遵循对应功率段的行业安装规范，设计人员在做设备布局时，不需要额外做转接法兰的定制，就能直接将电机固定在设备的安装立板上，输出轴的轴径、键槽尺寸也匹配通用的联轴器规格，不管是搭配同步轮、行星减速机还是直接连接负载轴，都能快速完成传动链的对接。机身的散热筋结构没有做冗余的夸张造型，而是结合小功率电机的实际发热功率做了排布，常温工况下连续额定运行时，机身温度能够稳定在绝缘等级允许的范围内，不需要额外加装外置散热风扇，既压缩了电机的整体轴向尺寸，也减少了运行时的风噪与额外故障点。

　　侧面的两个出线接口分别对应动力线与编码器线，接口的防护结构做了卡扣式的密封设计，安装时可以快速完成线缆的插拔对接，后期维护更换线缆时不需要拆解电机本体，接线端的防呆结构也能避免现场接线时出现相序接反、信号线错接的问题。电机后端的制动模块结构也集成在本体尾部，对于垂直安装的传动工位，比如小型提升机构、Z轴进给单元，断电时制动模块能够快速锁死转子，避免负载因为重力下滑出现撞机、工件掉落的问题，不需要用户额外加装外置的制动抱闸机构，进一步节省了设备的安装空间。

　　做三维布局校核时，这款电机的外形尺寸边界需要重点关注几个维度：首先是法兰安装面到输出轴端面的伸出长度，这个尺寸直接决定了电机和负载之间的预留间隙，要是间隙预留不足，很容易出现联轴器顶死电机轴承的问题，长期运行会导致轴承异响、输出轴磨损；其次是机身侧面的接线接口突出高度，在做密集排布的多轴设备布局时，要是忽略了这个尺寸，很容易出现线缆接口和周边的钣金护板、其他传动部件干涉的问题，后期整改时往往需要调整整个轴系的安装位置，耽误项目进度；最后是尾部编码器与制动模块的整体长度，对于安装空间局促的小型设备，比如桌面型的点胶机、螺丝机，这个尺寸直接决定了电机能不能顺利装进设备的安装腔体内，不少新手设计人员在选型建模时只看电机的机身长度，忽略了尾部突出的结构部分，等到实际装配时才发现空间不足，只能临时修改机身结构，造成不必要的成本浪费。

　　从实际使用的工况适配来看，这款电机的额定扭矩、最高转速参数能够覆盖大部分轻载高速的传动场景，转子的惯量做了匹配优化，搭配小导程的丝杆或者低背隙的行星减速机时，不会出现惯量不匹配导致的运行抖动、定位过冲问题。建模时还原的轴承安装位、定子转子的配合间隙，也能给做电机拆解维修、定制化改装的技术人员提供准确的结构参考，比如需要更换不同出线方向的接插件、或者加装外置的冷却结构时，可以直接在三维模型里做干涉校核，不需要反复拆解实物测量尺寸，大幅缩短改装设计的周期。
