三英寸管道用对夹式分散过滤装置

　　在流体输送管路系统的现场改造与新建项目中，这类三英寸通径的分散过滤装置常被布置在泵阀入口、计量设备前端、分支管路汇流位置，用来同时完成流态匀化与杂质截留的双重功能，避免管路内裹挟的焊渣、锈蚀颗粒、介质结垢块损伤下游精密元件，也能解决单支路进料时介质浓度不均、流态偏冲导致的管路局部冲蚀问题。从结构设计逻辑来看，该装置采用对夹式分体壳体结构，两端为标准管螺纹连接端，可直接与同通径的工艺管道对接，无需额外焊接过渡法兰，适配现场不停产加装的改造场景，壳体中段为容纳过滤与分散内件的腔室，通过周向均匀布置的拉紧螺栓实现上下壳体的锁紧密封，螺栓数量与排布间距经过承压验算，在1.6MPa公称压力下可保证密封面无渗漏，同时预留了足够的拆装空间，现场更换内件时无需整体拆卸管路，仅需松开周向螺栓即可打开壳体取出过滤组件，大幅缩短运维停机时间。

　　装置内部的分散结构采用多孔整流设计，进入腔室的介质首先经过分散流道的切割导流，将原本偏置的紊流调整为沿管路截面均匀分布的平推流，避免高速流体直接冲刷过滤元件造成局部破损，也能让多相混合介质在进入过滤段前完成初步的匀质分散，减少过滤面的局部堵孔概率。过滤元件采用贴合腔室内壁的筒式结构，有效过滤面积达到同通径Y型过滤器的1.8倍以上，可容纳更多杂质截留量，延长在线清洗周期，过滤精度可根据现场介质特性更换不同目数的滤网，适配净水、循环冷却水、低压油品、化工稀溶液等多种介质的过滤需求。

　　从安装边界来看，该装置的整体轴向尺寸控制在同通径管道连接器的1.2倍范围内，径向最大尺寸为两端连接螺纹外径的1.5倍，安装时仅需在管路预留对应长度的直管段即可，无需额外扩大安装空间，周向的螺栓锁紧结构采用外六角头设计，适配常规开口扳手操作，无特殊工装需求。壳体的棱角位置均做了工艺倒角，既避免安装过程中划伤操作人员，也能减少铸造或机加工过程的应力集中，提升长期承压运行的结构稳定性。两端连接螺纹的同轴度公差控制在0.1mm以内，可保证与管道对接时无偏斜，避免额外的管路安装应力传递到壳体上导致密封失效。

　　在实际工况应用中，这类过滤装置可耐受最高120℃的工作温度，密封件采用通用丁腈橡胶材质，如需适配腐蚀性介质可快速更换氟橡胶密封件，无需改动整体壳体结构。与传统的直通式过滤器相比，该装置集成的分散整流功能可省去管路前端单独加装整流器的成本与安装空间，尤其适合空间紧凑的撬装设备内部管路布局，在小型水处理机组、液压动力站、工艺配料管路等场景中，可同时替代分散器与过滤器两个独立元件，减少管路连接点的泄漏风险，也降低了整体管路的压力损失，经实测在额定流量下，该装置的压力损失比同精度过滤器加独立整流器的组合低30%左右，可有效降低输送泵的运行功耗。

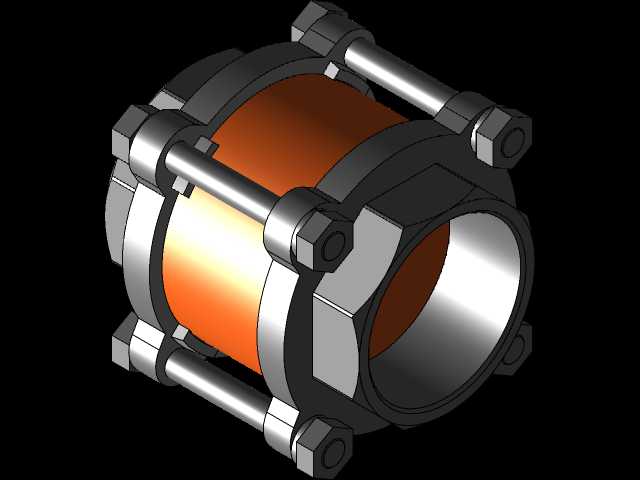

　　建模过程中对所有配合面做了公差匹配，拉紧螺栓与壳体安装孔的间隙、密封槽的尺寸深度、过滤元件与腔室的配合间隙均按照实际机加工工艺要求设定，可直接导出工程图用于生产加工，也可用于管路系统的装配干涉校验，模拟实际安装过程中的扳手操作空间，提前排查现场安装可能出现的工装干涉问题。模型中对过滤元件的网孔结构做了简化示意，既保留了结构特征用于装配演示，也避免了过多细节导致的模型冗余，适合用于方案展示、管路BOM统计、运维培训等多个场景。
