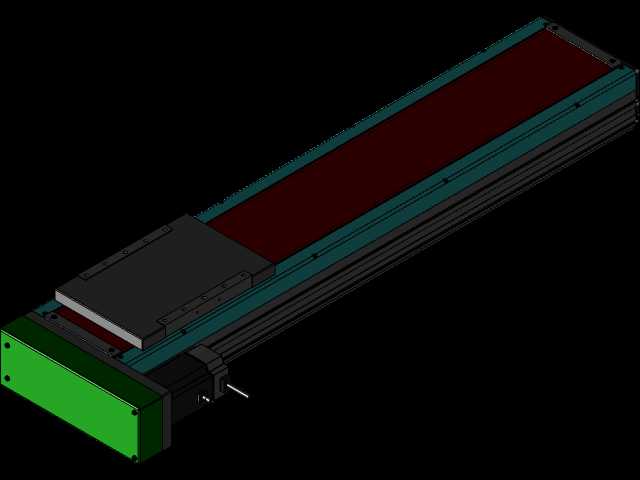

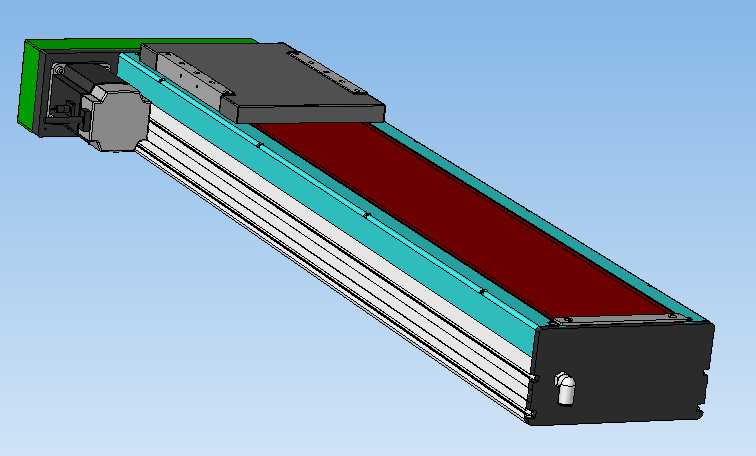

750W伺服驱动750mm行程直线执行模组

　　在3C电子组装、光伏组件搬运、小型工件精密点胶这类需要高频次直线往复动作的工位上，这类集成伺服电机的线性执行模组是替代气缸、液压缸的核心传动部件，相比气动执行件，它能通过脉冲信号精准控制行程内任意位置的启停，重复定位精度可以控制在±0.02mm范围内，完全适配需要多位置停留、变速度运行的自动化工序。这款模组采用半封闭钢带防护结构，上盖的密封钢带能阻挡车间内的铝屑、粉尘、切削液溅入内部传动腔，日常维护只需要定期通过端部的注油嘴给导轨和丝杆补充润滑脂即可，不需要频繁拆解清理内部构件，在机加工上下料、包装线推料这类多尘工况下也能稳定运行。

　　从结构设计逻辑来看，这款模组将750W伺服电机通过端部的同步轮传动结构和内部的滚珠丝杆直连，没有额外的减速机构，传动效率能达到90%以上，电机端的安装座做了一体化铣削加工，和铝型材本体的同轴度公差控制在0.01mm以内，避免电机轴和丝杆连接不同心导致的高速抖动问题。本体采用挤压成型的铝型材基座，型材两侧集成了内嵌式直线导轨，滑块和移动滑台做了一体化设计，滑台表面预留了标准的螺纹安装孔位，可以直接搭载气动夹爪、视觉相机、点胶阀等末端执行件，不需要额外加工转接板。

　　安装边界上，这款模组总长度对应750mm有效行程，本体截面宽度为135mm，整体安装高度控制在110mm以内，底部预留了通长的T型槽安装位，可以从型材侧面或者底面直接锁付在设备机架上，不需要额外制作安装底座。电机可以根据设备布线需求选择左装、右装或者下装三种安装方式，端部的光电限位开关预留了标准安装槽，用户可以根据实际行程需求调整硬限位和原点开关的位置，不需要额外打孔加工。滑台的额定负载在水平安装状态下可以达到30kg，垂直安装时搭配抱闸电机可以承载10kg的负载，最高运行速度可以达到1m/s，完全满足大部分中轻载自动化设备的直线传动需求。

　　在实际选型适配时，需要注意这款模组的丝杆导程为10mm，搭配750W伺服电机的额定转速3000rpm，刚好匹配最高运行速度参数，如果需要更高的运行速度可以更换大导程丝杆，需要更大推力则可以更换小导程丝杆，模组的型材本体、导轨安装位、滑台连接尺寸都做了标准化设计，更换不同导程的丝杆不需要改动其他结构件。内部的丝杆支撑端采用成对安装的角接触轴承，能承受丝杆高速旋转时的轴向窜动，避免长时间运行后出现定位精度漂移的问题，钢带两端的张紧机构可以在钢带出现松弛时快速调整张紧力，保证密封防护的可靠性。

　　这类线性执行模组在设计时已经完成了所有零部件的公差匹配，用户拿到后不需要再做二次加工和装配调试，直接通过螺栓固定在设备上，连接伺服驱动器的控制线就可以投入使用，相比自己采购铝型材、导轨、丝杆、电机单独组装的滑台，能节省大量的设计和装配时间，同时标准化的生产流程也能保证每台模组的精度一致性，避免自行组装时出现的导轨平行度差、丝杆同轴度不足导致的运行卡顿、异响问题。在半导体晶圆搬运、医药试剂分拣这类对运行平稳性要求高的工位上，这款模组的滑台运行时的噪音可以控制在60分贝以内，不会对车间的洁净环境和作业人员造成干扰，搭配伺服电机的转矩控制模式，还可以实现软接触推压动作，避免夹伤易碎工件。
