多规格行程交叉滚轮式线性导轨结构

　　在精密传动与直线导向的工程应用场景里，这类带交叉滚轮的线性导轨，是小空间高精度位移场景里的核心导向部件，常见于半导体检测设备的滑台模组、光学检测仪器的位移调整架、精密装配工位的进给单元，还有小型自动化设备的短行程往复运动机构中，区别于常规滚珠直线导轨，交叉滚轮结构的导向件在同等安装体积下能提供更高的刚性，同时侧向抗倾覆能力更强，适合负载方向存在多向受力的紧凑安装场景。

　　从功能特性来看，这款导轨采用交叉排列的滚轮作为滚动体，滚轮在导轨的滚道内做纯滚动运动，相比滑动导向结构摩擦阻力降低70%以上，低速运行时无爬行现象，能实现微米级的进给精度，同时因为滚轮与滚道是线接触形式，相比滚珠的点接触承载能力提升40%左右，既能承受垂直方向的额定负载，也能承受横向力矩、倾覆力矩，适合单导轨支撑的悬臂类移动结构，减少额外辅助导向件的安装需求。

　　设计思路上，这款导轨做了两种行程规格的适配，分别覆盖15mm和70mm的有效行程区间，对应不同的位移需求场景，导轨主体采用合金钢材质经淬硬处理，滚道表面硬度达到HRC58-62，保证长期往复运行的耐磨性能，滚轮采用带保持架的交叉排布结构，相邻滚轮的轴线呈90度交叉布置，分别承受不同方向的载荷，保持架采用工程塑料材质，既能隔离滚轮避免相互摩擦，也能在运行时降低噪音，同时预留润滑脂存储槽，延长维护周期。导轨的安装基准面做了精密磨削处理，平面度控制在0.002mm以内，安装孔采用沉孔设计，适配内六角圆柱头螺钉固定，安装时不需要额外做避让沉孔的加工，直接贴合设备安装基面即可完成定位。

　　外形尺寸与安装边界方面，单根导轨的截面宽度控制在窄幅尺寸，适配紧凑安装空间，导轨的两端设置了限位挡块安装位，可根据行程需求加装硬限位，避免滑块超程脱出，滑块的安装面做了标准化的螺孔排布，可直接连接负载台、工装夹具等部件，不需要额外做转接板设计。两种行程规格的导轨安装孔位保持统一的孔距标准，同系列不同行程的产品可以实现安装互换，设备迭代调整行程时不需要重新加工安装基面，降低改造成本。

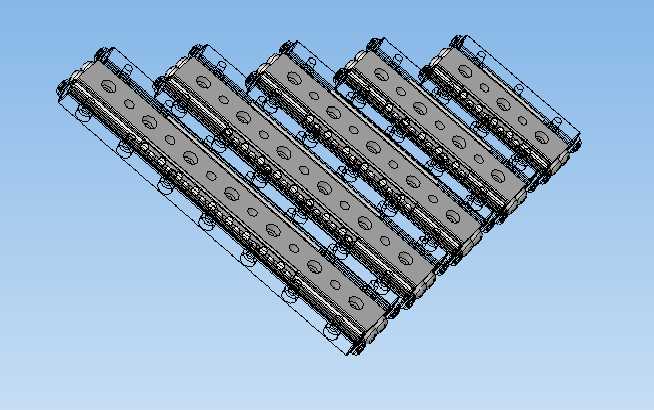

　　在实际选型应用中，这类交叉滚轮导轨适合对安装空间有严格限制、同时对导向精度和刚性有要求的场景，比如精密点胶设备的Z轴导向、视觉检测设备的镜头微调滑台、小型工装的位移调整机构，相比常规滚珠导轨，它的结构更紧凑，抗偏载能力更强，在短行程高频往复的工况下使用寿命更长，同时因为滚动体是滚轮结构，对安装基面的平面度误差有一定的适配能力，降低设备整体的加工精度要求，控制整机制造成本。建模过程中对滚轮与滚道的配合间隙做了精准还原，保持架的限位结构、安装孔的位置公差、导轨端面的倒角细节都按照实际加工工艺做了还原，可直接用于设备的整机装配干涉检查、运动仿真模拟，也能作为选型时的安装尺寸参考，核对安装边界的空间预留是否满足要求，避免实际装配时出现干涉、安装孔位不匹配的问题。
