双行程交叉滚轮式直线导轨结构

　　在精密传动场景里，这类交叉滚轮直线导轨的应用覆盖了从半导体检测工位的短行程微动，到小型自动化装配线的长距离往复输送多个环节，不同于传统滚珠导轨的点接触受力形式，交叉排布的滚轮在滚道内形成线接触承载结构，能在同等安装截面下承受更大的径向、反径向以及侧向倾覆力矩，很多对安装空间有严格限制、同时负载方向存在多向波动的设备，都会优先选用这类结构做直线导向。从实际选型落地的角度看，这款导轨设置了1.5mm和80mm两档行程规格，对应JV1,5-80的参数体系，1.5mm的微行程档主要适配精密微调工位，比如光学镜头的焦距调整、检测探针的微进给动作，这类场景对运动的直线度、空回误差要求极高，交叉滚轮的预压结构可以完全消除滚道间隙，

　　保证微动过程中没有爬行、迟滞问题；80mm的常规行程档则适配小型滑台的往复送料、工装夹具的换位动作，滚轮的滚动摩擦系数远低于滑动导轨，长时间往复运行的温升控制更稳定，不会因为持续摩擦导致导轨热变形影响定位精度。设计这类导轨结构的时候，首先要明确安装边界的约束，两根平行导轨的安装基面平面度需要控制在0.02mm以内，否则滚轮在运行过程中会出现偏载，局部接触应力过大导致滚轮过早磨损，导轨本体的安装孔采用等间距排布，孔位公差按照H7级精度设计，保证装配时不需要额外修配基面就能完成安装。滚轮的交叉排布角度经过受力校核，相邻滚轮的轴线呈90度交错，分别承接不同方向的负载，滚道的型面采用和滚轮曲率匹配的圆弧槽，接触应力分布更均匀，

　　不会出现应力集中导致的滚道压痕。端部的限位结构采用一体化的端盖设计，既可以限制滚轮的轴向窜动，又能在导轨运行到行程端点时起到硬限位作用，不需要额外加装外置限位块，进一步压缩了安装所需的空间尺寸。在实际设备调试过程中，这类导轨的预压量可以通过侧边的调整螺钉进行微调，针对不同的负载工况调整合适的预压：轻载高速工况下适当降低预压，减小运行阻力提升往复运动的响应速度；重载高精度工况下适当提升预压，消除所有装配间隙，保证运动的刚性。很多设计人员在选型时容易忽略导轨的润滑通道设计，这款导轨在本体上预留了集中润滑的注油孔，可以对接设备的自动润滑系统，定期给滚轮和滚道接触面补充润滑脂，不需要拆解设备就能完成维护，大幅降低了设备后期的运维成本。

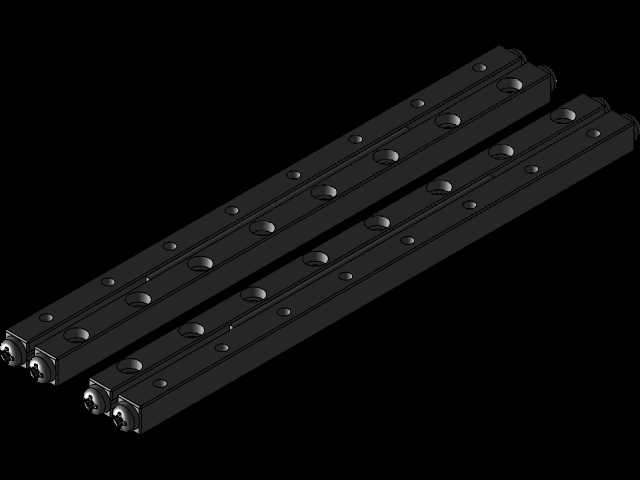

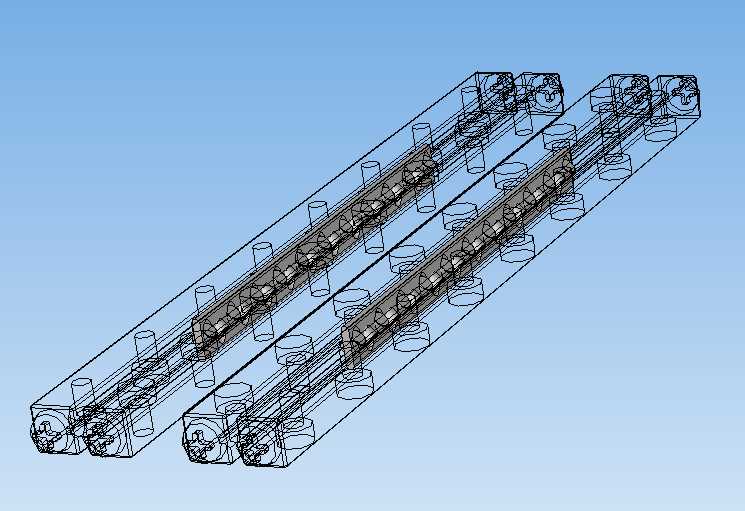

　　从三维建模的角度看，这类导轨的模型需要准确还原滚轮的排布位置、安装孔的坐标尺寸、端部限位的结构轮廓，在做设备整体装配干涉检查时，要特别注意导轨滑块运动到行程两端时，和周边工装、管线的安全距离，80mm行程对应的滑块伸出长度要提前预留足够的空间，避免运行过程中发生碰撞。另外导轨的安装基面高度差也要在模型里明确标注，方便结构设计人员在做设备基座设计时直接匹配对应的加工公差，减少后续装配时的修配工作量。在3C电子装配设备里，这类导轨常用来做小型机械手的Z向导向，因为整体结构紧凑，负载能力足够，往复运动的定位精度可以控制在微米级，完全满足芯片贴装、元器件插接这类高精度工序的要求；在小型检测设备里，短行程的档位可以用来驱动检测探头做上下微动，保证探头和被测工件的接触压力稳定，不会因为导轨的间隙导致检测数据出现偏差。不同于重型导轨的厚重结构，这款交叉滚轮导轨的截面尺寸更小，整体重量更轻，在对设备自重有要求的移动工位上使用，能有效降低运动部件的惯量，提升设备的动态响应性能。
