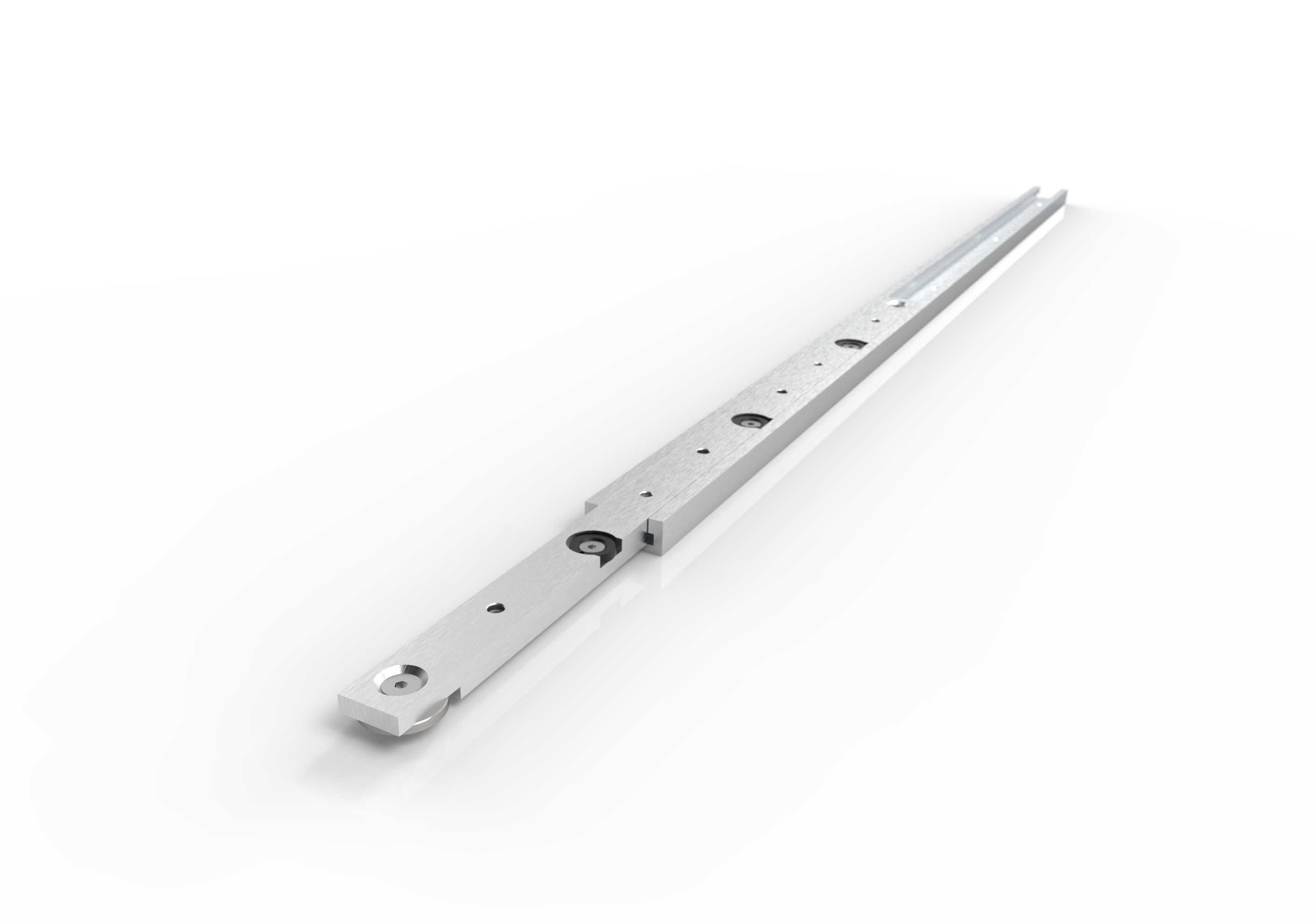

30mm规格带铝制滑块T形斜接导轨结构

　　在自动化装配线的工位移载、检测设备的探头进给、小型包装机械的推料机构这类需要稳定直线导向的场景里，这类30mm规格的T形槽斜接导轨是非常实用的导向部件，相比常规圆形光杆导向，T形槽结构自带防扭转特性，不需要额外加装防转导向杆就能保证滑块运行过程中不会出现周向偏转，对于需要搭载执行元件做直线往复动作的工位来说，能省去不少辅助结构的设计工作量。这款导轨采用铝制滑杆搭配同材质滑块的结构设计，整体自重比钢制导轨轻40%左右，在一些对移动部件负载重量有严格限制的高速往复工位上，更低的运动惯量能有效降低驱动端的负载，提升启停响应速度，同时铝型材本身的表面氧化处理层自带一定的耐磨与防锈能力，在普通车间环境下不需要额外做表面防锈处理就能长期使用。

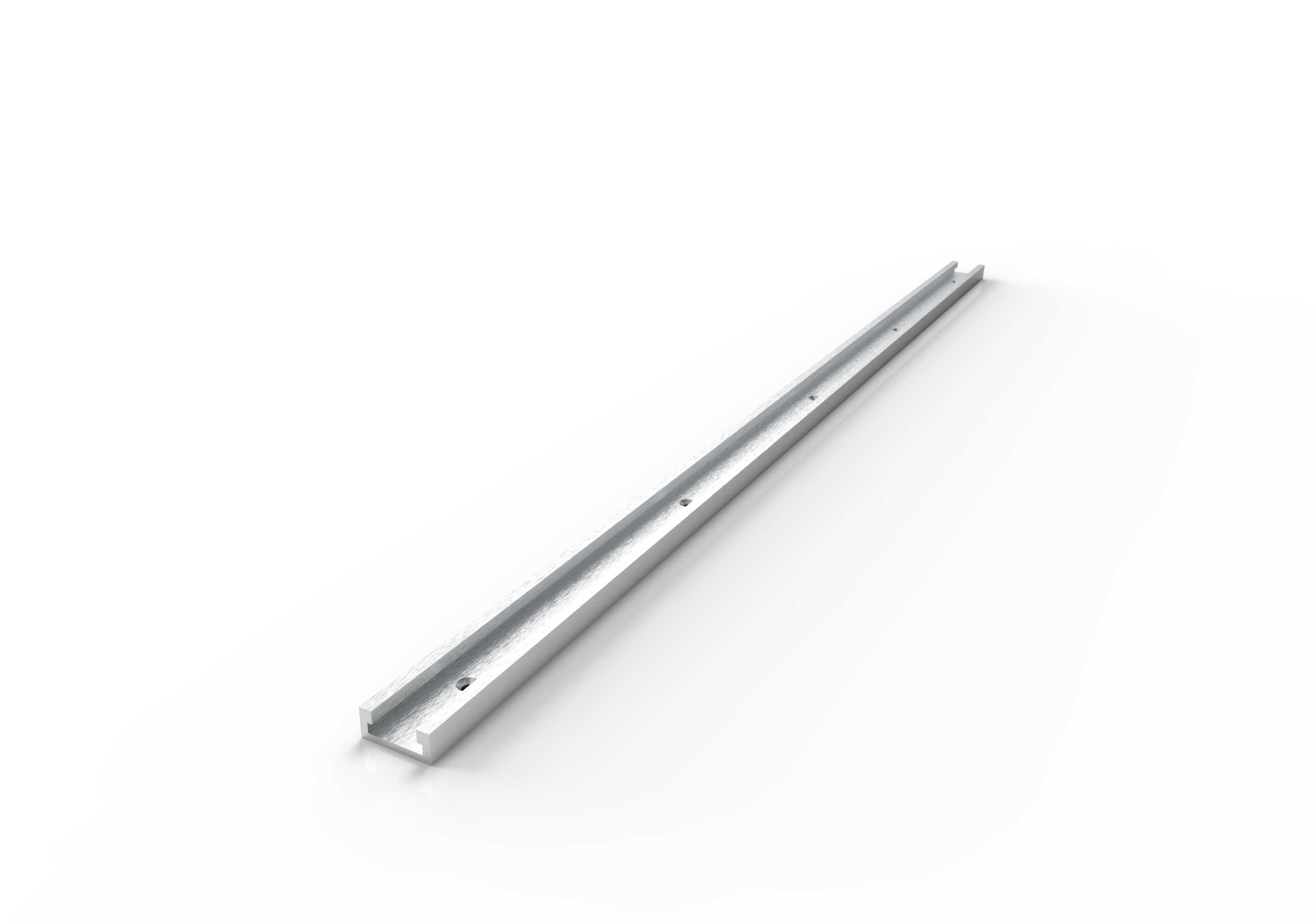

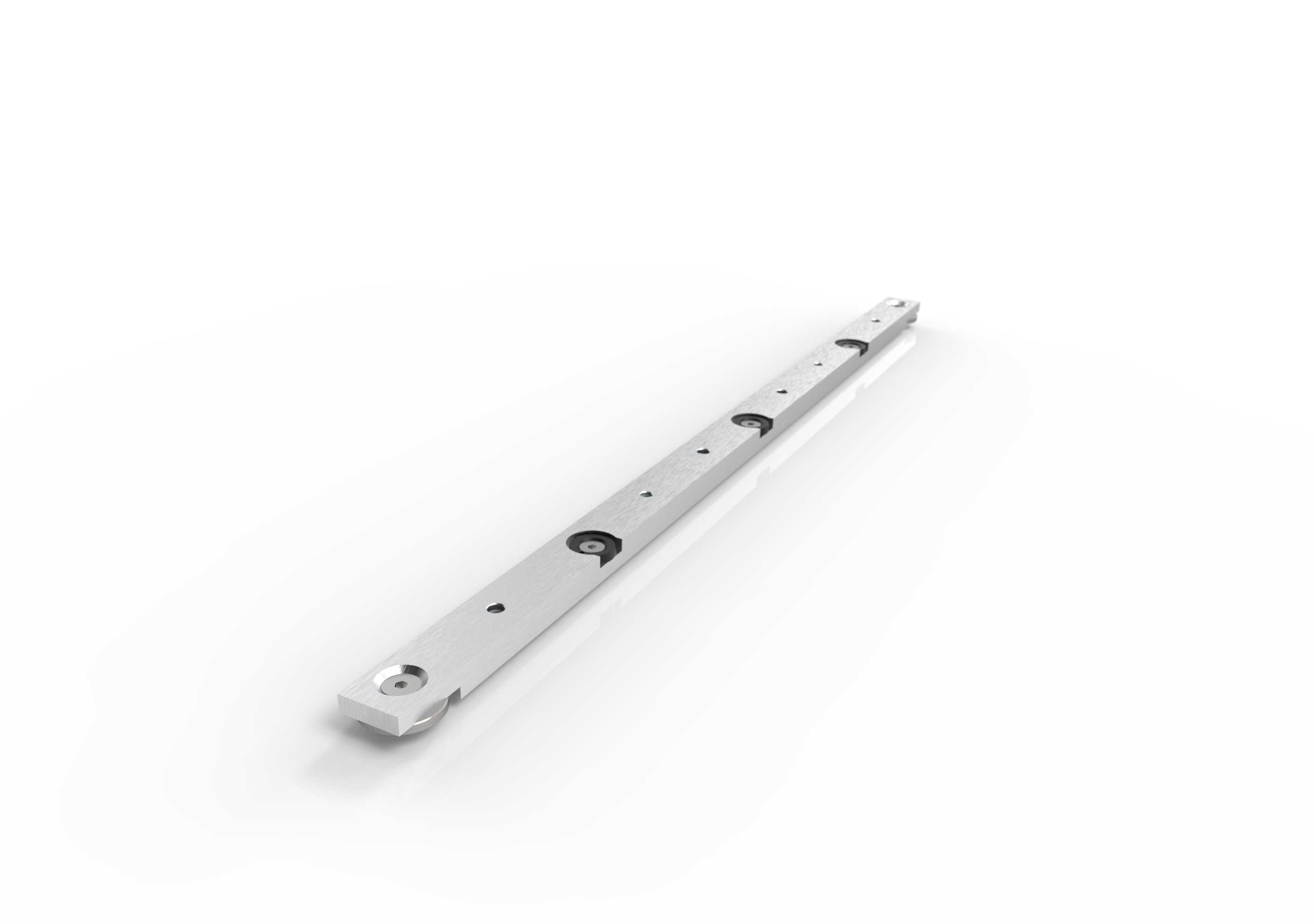

　　从结构设计逻辑来看，导轨本体的T形槽采用等截面挤压成型工艺加工，槽道内壁的直线度可以控制在每米0.1mm以内，滑块与槽道的配合面预留了0.02-0.05mm的间隙，既可以保证滑动过程中不会出现卡滞，也能控制配合间隙带来的运行晃动，滑块上预留的多个安装孔位采用沉孔设计，安装时螺丝头部不会突出滑块表面，避免运动过程中与周边结构发生干涉。导轨两端的安装固定位采用了沉头孔与定位销孔组合的设计，安装时可以先通过定位销确定导轨的安装直线度，再锁紧固定螺丝，能有效降低安装过程中带来的装配误差，保证导轨整体的运行精度。斜接结构的设计主要是为了满足多段导轨拼接的使用需求，在一些行程较长、单根导轨无法覆盖的设备上，

　　可以通过端部的斜接定位结构将多段导轨拼接成连续的长导向轨道，拼接处的阶差可以控制在0.02mm以内，滑块通过拼接位置时不会出现明显的顿挫感，相比平面对接的结构，斜接面的接触面积更大，拼接后的结构刚性更好，长期运行也不容易出现拼接处错位的问题。从安装边界尺寸来看，导轨本体宽度为30mm，整体厚度控制在12mm，安装时需要在安装基座上预留至少32mm的宽度空间，导轨底面与安装面完全贴合，安装面的平面度需要保证在每米0.2mm以内，避免安装时强行锁紧螺丝导致导轨本体出现形变，影响滑块的运行顺畅度。滑块的总长度为85mm，滑块上的安装孔位间距为40mm，适配常用的M4内六角螺丝安装，滑块伸出导轨端部的最大行程不能超过导轨总长度的1/5，

　　避免滑块伸出过长导致导轨受力点外移，出现导轨变形或者滑块脱出的问题。在实际选型应用中，这类导轨适合承载10kg以内的水平负载，垂直安装时负载需要控制在3kg以内，运行速度建议不超过1m/s，如果需要更高的运行速度，可以在滑块与T形槽的配合面加装自润滑衬套，降低滑动摩擦带来的磨损，延长导轨的整体使用寿命。在做三维结构设计时，这类导轨的模型可以直接导入装配体中做干涉检查，不需要再对导轨的安装孔位、滑块配合尺寸做二次测绘，能有效缩短结构设计的周期，同时模型中预留的拼接结构也可以直接用于长行程导轨的拼接设计，不需要额外设计拼接定位结构，对于快速搭建设备的导向结构来说实用性很强。日常维护时只需要定期在T形槽内涂抹少量锂基润滑脂，就能保证滑块长期运行的顺畅度，不需要复杂的维护操作，适合在各类中小型自动化设备、工装夹具的直线导向结构中使用。
