三菱HF-JP53_B交流伺服电机三维结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配逻辑。从实际应用场景来看，这类中小功率交流伺服电机，常被用在3C电子装配设备的进给轴、小型包装机械的拉膜机构、数控雕铣机的旋转工作台、自动化点胶设备的位移驱动单元上，相比普通异步电机，它的位置控制精度更高，低速运行时不会出现爬行现象，响应速度能满足大部分中高端自动化设备的动态跟随要求。

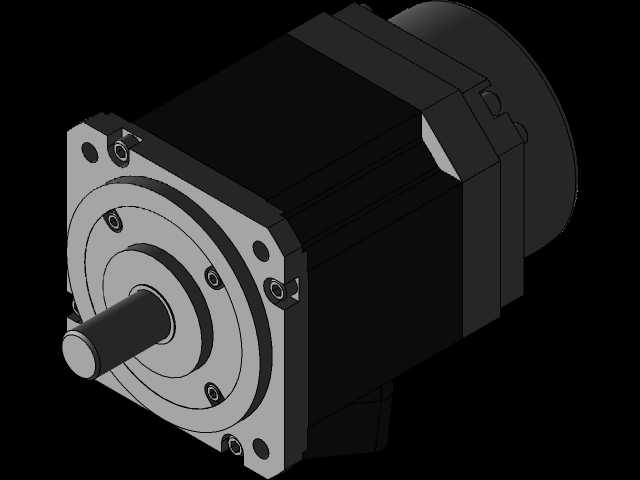

　　从结构设计思路来看，建模时优先还原了安装法兰的配合尺寸，前端输出轴的轴径、键槽宽度与深度、轴伸长度都严格按照实物公差带做了匹配，方便设计人员直接在装配体里做干涉检查，不用再反复核对二维样本的尺寸参数。机身的方形壳体做了散热筋结构的还原，实际运行时壳体表面的散热筋能增大与空气的接触面积，配合端部的散热结构，能在额定转速持续运行时把绕组温升控制在绝缘等级允许的范围内，建模时没有省略这些细节，就是为了让做设备热变形分析的工程师能直接调用模型做简化仿真。

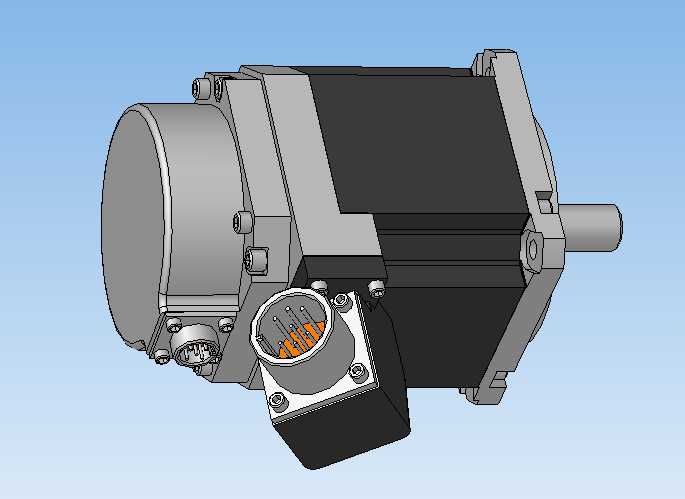

　　尾部的编码器安装腔做了独立的结构拆分，实际装配时编码器与后端盖的同轴度要求很高，模型里还原了编码器接线座的安装位置、航空插头的针脚排布空间，设计人员在做布线规划时，可以直接在三维环境里预留线缆的弯曲半径，避免实际装配时出现线缆与周边结构剐蹭的问题。侧置的动力接线端子座做了密封结构的还原，对应的安装螺丝孔位、端子排的排布空间都和实物一致，做电气柜布局设计时，能直接参考这个位置预留接线操作空间，不用等实物到场再调整安装板的开孔位置。

　　从安装边界来看，这款电机的法兰安装面到输出轴端面的距离、机身的最大外轮廓尺寸、尾部编码器的突出高度都做了精准还原，在做设备整体布局时，能直接把模型调入装配体，核对电机与周边传动部件、防护钣金的安全距离，尤其是做垂直安装轴的设计时，可以直接参考模型的重心位置，选配对应抱闸规格的安装附件，避免出现安装后电机轴下垂的问题。输出轴的配合面做了粗糙度对应的结构示意，实际选型时如果需要搭配同步轮、联轴器或者行星减速机，能直接在模型上测量轴径与轴长，快速匹配合适的传动连接件，减少选型时的尺寸核对工作量。

　　模型里还还原了机身各处的安装螺丝孔位，包括端盖与壳体的连接螺丝、接线座的固定螺丝、法兰的安装通孔，做装配工艺规划时，可以直接根据这些孔位的位置，确定装配时的工具操作空间，避免出现螺丝无法拧紧的问题。定子与转子的内部结构虽然做了外观简化，但保留了气隙对应的装配间隙，做电机性能仿真时，可以直接基于这个模型提取关键尺寸参数，不用再重新绘制基础结构。对于做非标自动化设备设计的工程师来说，这个模型能直接套用在设备的传动系统设计里，不用从零开始绘制电机外形，能大幅缩短方案设计阶段的三维建模时间，同时避免因为外形尺寸绘制错误导致的后期装配干涉问题。
