2寸至2.5寸管道用分散式水过滤装置

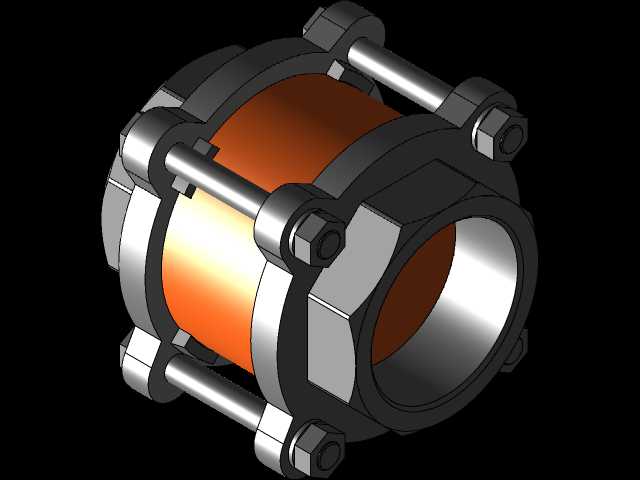

　　在民用供水、小型工业循环水、泳池水循环、农业灌溉支管这类中小管径输水场景里，管路杂质拦截一直是容易被忽略但直接影响后端设备寿命的环节，这款适配2英寸到2.5英寸管径的分散式水过滤装置，就是针对这类场景做的直装式滤水结构，不需要额外做旁路改造，直接串接在管路中间就能完成杂质拦截。从结构设计来看，整体采用对夹式抱箍锁紧结构，两端的连接端直接适配对应管径的外螺纹管路，安装时不需要额外焊接法兰，只需要将两端接口对准管路螺纹旋紧，再通过周向均匀布置的四根拉紧螺栓将两侧壳体压合，中间的橙色密封胶圈直接承担壳体结合面的静密封，避免输水过程中出现渗漏，这种结构相比传统丝扣连接的过滤器，拆装清理滤芯的时候不需要把整个阀体从管路上拧下来，只需要松开周向的拉紧螺栓，就能拆开壳体取出内部的滤网组件，维护效率比常规Y型过滤器高不少，尤其是在安装空间局促的管路井、设备夹层这类位置，不需要预留太大的操作空间就能完成滤芯清理。

　　从功能特性上看，这款过滤装置采用分散式进水结构，进水端的水流进入壳体后不会直接正面冲击滤网，而是顺着壳体内部的环形导流腔分散到滤网周向，均匀穿过滤网完成过滤，这种设计能避免局部水流速过高导致的滤网局部磨损，也能让杂质均匀沉积在滤网底部的容污腔，不会因为单点冲击导致杂质被挤压嵌入滤网网孔，延长滤网的反冲洗或者清理周期。内部滤网采用不锈钢编织网结构，默认适配常规的市政供水、循环水杂质拦截需求，可拦截粒径0.5mm以上的砂粒、生料带碎屑、管道锈蚀渣等常见管路杂质，也可以根据实际输水的杂质类型更换不同目数的滤网，比如农业灌溉场景可以换用更大通流面积的低目数滤网避免堵网，饮用水支路可以换用更高目数的滤网拦截更细小的杂质。

　　从安装边界来看，这款装置的整体轴向长度控制在180mm以内，最大外径不超过160mm，串接在管路中时，两端管路只需要预留不超过200mm的轴向安装空间就能完成装配，周向只需要预留能放下普通扳手的操作空间就能完成螺栓锁紧和拆装，不需要额外的支撑支架，依靠两端管路的连接强度就能承担装置本身的重量，适合在已经铺设完成的现有管路上做加装改造，不需要对原有管路做大规模的切割调整。实际应用中，这类分散式滤水器常被装在分户供水入户端、小型换热设备的进水端、泳池循环泵的吸水侧、喷灌系统的支管前端，用来避免大颗粒杂质进入后端的水表、换热器板片、水泵叶轮、喷头等精密部件，减少这些部件因为杂质卡滞、磨损导致的故障。设计过程中特意将壳体的承压等级设定为1.0MPa，完全覆盖常规民用供水、低压循环水系统的工作压力范围，周向布置的拉紧螺栓采用标准六角头螺栓，日常维护时不需要专用工具，用普通活动扳手就能完成拆装，壳体采用增强工程塑料材质，相比金属壳体有更好的耐锈蚀性能，在潮湿的管井、户外灌溉场景下也不会出现长期使用后锈蚀卡死的问题，中间的密封胶圈采用丁腈橡胶材质，适配常温输水场景的密封需求，长期使用不会出现硬化开裂的问题。

　　在结构建模过程中，特意对内部的流道做了圆弧过渡处理，避免出现直角结构导致的流阻陡增，经流道仿真验证，在额定通流量下，整个装置的流阻不超过0.02MPa，不会对管路的输水压力造成明显影响，不会出现装了过滤器之后末端出水压力明显下降的问题。两端的连接螺纹采用标准管螺纹设计，和市面上常规的同管径镀锌管、PPR外牙接头都能完美适配，不需要做额外的转接头适配，安装时只需要在螺纹处缠绕生料带就能完成密封，和普通管路接头的安装方式完全一致，普通水电安装人员不需要额外培训就能完成装配。容污腔的设计容量足够容纳常规使用场景下3到6个月的杂质沉积量，不需要频繁拆开清理，降低日常维护的频次，而且壳体采用半透明的工程塑料材质，可以直接从外部观察到内部的杂质沉积情况，不需要拆开就能判断是否需要清理滤网，日常巡检的时候一眼就能看到设备的工作状态，非常方便。
