直线传动配套三滚轮导向吊架结构

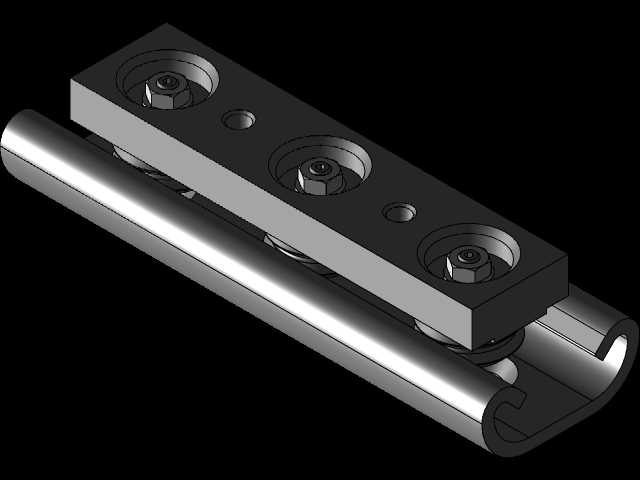

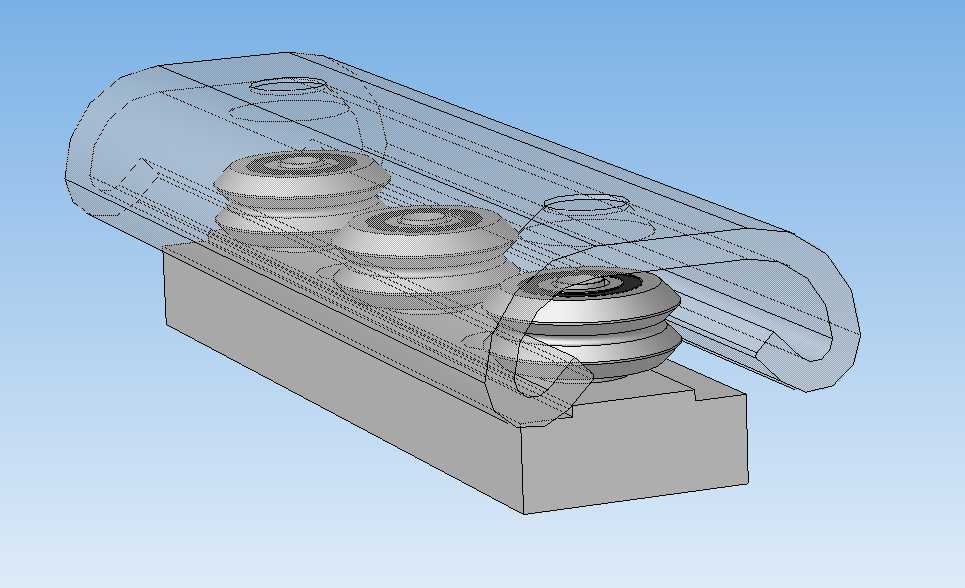

　　在轻载直线往复输送的工位布局中，这类滚轮吊架常被布置在车间顶部的架空导轨下方，用来悬挂小型工装夹具、轻型作业工具或者待转运的小批量工件，相比传统的滑动式吊挂件，滚动接触的结构能大幅降低移动过程中的摩擦阻力，操作人员只需要很小的推力就能带动悬挂负载沿导轨方向平稳移动，不会出现滑动结构常见的卡滞、爬行问题。从结构组成来看，整个吊架分为上部的滚轮安装座和下部的承载基体两部分，三个带V型槽的滚轮沿导轨长度方向依次排布，每个滚轮都通过内置的深沟球轴承与安装销轴连接，滚轮的槽型与配套的凸型导轨截面完全贴合，既可以承受竖直方向的悬挂负载，也能抵消水平方向的侧向偏移力，避免吊架在移动过程中从导轨上脱轨。上部的安装座采用半包围的罩式结构，

　　将三个滚轮完全罩在内部，既可以阻挡车间内的粉尘、焊渣、切削液溅入滚轮的轴承配合位置，延长滚轮的维护周期，也能在滚轮出现意外破损时起到二次防护作用，防止滚轮碎裂后整个吊架直接坠落。下部的承载基体设计为平面安装结构，预留了两个贯通的安装孔位，用来连接下方的吊具、工装或者负载挂架，安装孔的位置经过载荷校核，孔位中心与三个滚轮的载荷中心重合，避免偏载导致单个滚轮受力过大出现过早磨损。设计这类吊架的时候，首先要确定配套导轨的截面尺寸，滚轮的槽型圆弧半径需要比导轨的凸缘半径大0.2到0.3毫米，保证滚轮和导轨之间是线接触而非面接触，减少接触面积带来的摩擦阻力；三个滚轮的安装轴孔需要保证同轴度误差不超过0.05毫米，否则会出现滚轮别劲、

　　转动不畅的问题，移动时会产生明显的阻力和异响。安装边界方面，吊架上部罩体与导轨顶面的间隙控制在2到3毫米，既不会因为间隙过小在导轨直线度误差位置出现刮蹭，也不会因为间隙过大导致吊架晃动量超标；下部承载面距离导轨安装基准面的高度尺寸经过统一规划，能适配同系列的所有标准吊具连接件，不需要额外加工转接板就能直接装配。实际应用中，这类吊架常被用在装配生产线的工具悬挂、轻型物料的定点转运、检测工位的探头挂载等场景，相比带动力的直线输送单元，这种无动力滚轮吊架不需要铺设电缆和配置驱动系统，结构简单可靠，维护成本极低，适合短距离、频繁手动移动的轻载作业场景。在结构细节处理上，滚轮的材质选用轴承钢淬火处理，表面硬度达到HRC58到62，

　　具备足够的耐磨性能，能承受长期往复滚动的磨损；安装座和承载基体采用铝合金一体加工成型，在保证结构强度的前提下尽可能降低自身重量，减少滚轮承受的额外负载，同时铝合金材质不会生锈，适合在潮湿或者有轻度腐蚀的车间环境中使用。每个滚轮的销轴端部都设计了防松卡簧槽，装配时卡入轴用挡圈就能防止销轴在长期震动过程中出现窜动脱落，不需要额外涂抹螺纹胶或者采用防松螺母，后期维护更换滚轮的时候只需要用卡簧钳取下挡圈就能抽出销轴，拆装十分便捷。在载荷匹配上，这种三滚轮布局的吊架额定承载能力根据滚轮尺寸不同覆盖5公斤到50公斤的区间，能满足绝大多数轻型悬挂作业的需求，不会出现结构冗余导致的成本浪费，也不会因为强度不足导致负载变形。
