集成制动功能交流伺服电机结构设计

　　在自动化产线的垂直轴传动、数控机床进给轴、工业机器人关节驱动这类需要断电位置保持的场景里，普通伺服电机往往无法满足负载防坠落、位置锁定的需求，带制动器的交流伺服电机就是针对这类工况开发的集成式驱动部件。这款集成制动单元的交流伺服电机，将电磁失电制动器整合在电机非输出端的机壳内部，不需要额外加装外置制动模块，大幅缩减了驱动单元的整体安装长度，给设备布局留出更多设计余量。从结构设计逻辑来看，电机本体沿用了成熟的交流伺服定子转子架构，定子绕组采用集中式绕线方案，配合高磁导率硅钢片叠压铁芯，能在额定转速区间内保持平稳的转矩输出，转子内置的永磁体采用表贴式固定工艺，兼顾高速转动时的动平衡精度与转矩响应速度。

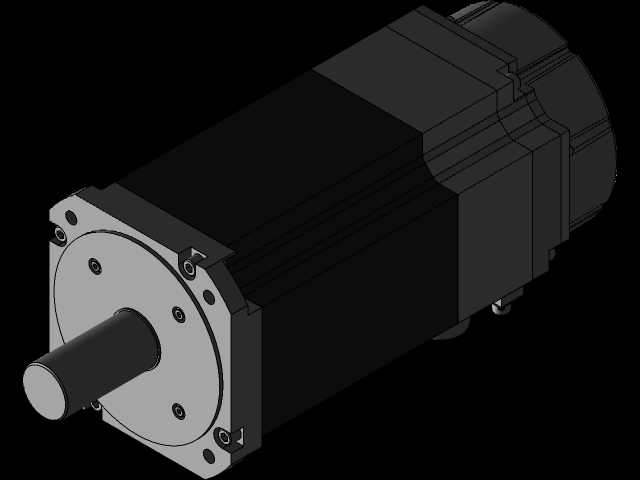

　　非输出端集成的失电制动器采用摩擦片式结构，制动器的励磁线圈内置在电机后端盖的腔体内，当电机正常通电运行时，线圈得电产生电磁吸力吸合衔铁，摩擦片与制动盘完全脱开，不会给电机转轴增加额外的转动阻力，避免空载损耗升高、电机发热加剧的问题；当设备断电或者触发急停信号时，制动器线圈同步失电，内置的压紧弹簧会快速推动衔铁压紧摩擦片，通过摩擦力将电机转轴锁死，直接阻断负载端的反向传动路径，避免垂直轴负载下滑、关节轴位置偏移这类安全隐患。从安装边界来看，电机的输出轴采用标准的圆柱轴伸搭配平键槽设计，轴伸直径、轴伸长度、安装止口尺寸、法兰安装孔的孔距都符合通用伺服电机的安装尺寸规范，能直接替换同功率等级的普通伺服电机，

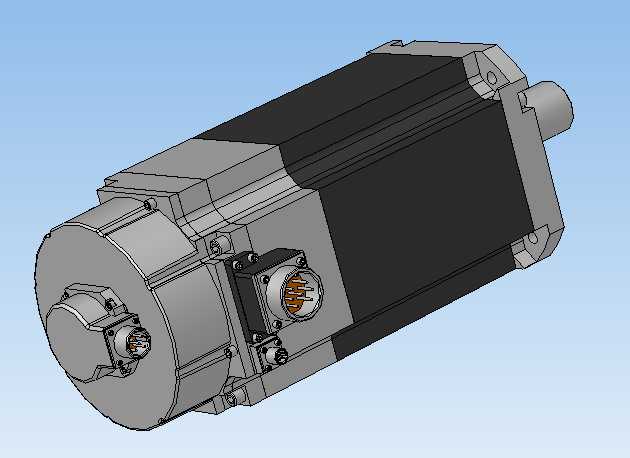

　　不需要对设备的安装基座做额外的改型加工。机壳表面设计有轴向分布的散热筋结构，在电机持续额定负载运行时，能通过增大散热面积把绕组和制动器产生的热量快速传导到外界环境，即使在密闭的设备舱内安装，也能保持合理的温升区间，避免绝缘层加速老化。电机侧方的连接器采用集成式接插件设计，将动力线、编码器信号线、制动器控制线整合在同一个接插端口内，现场布线时只需要一次插接就能完成所有线路的连接，既减少了接线出错的概率，也能缩减设备装配的布线工时。在实际选型适配时，需要注意这款电机的制动单元是失电制动类型，其保持转矩是匹配电机额定输出来设计的，不能用来承担动态运行过程中的减速制动，动态减速的转矩需求还是要靠驱动器的能耗制动或者外接制动电阻来实现，

　　制动器仅用于静止状态下的位置保持，避免摩擦片在高速转动状态下长时间摩擦出现过度磨损，缩短制动单元的使用寿命。另外在三维建模过程中，这款模型完整还原了电机的所有外部结构细节，包括后端盖的制动器检修口、接插件的针脚排布、法兰面的定位止口公差带、轴伸端的密封槽结构，能直接导入设备整体装配体中做干涉检查、安装空间校核，也可以用来做设备的运动仿真动画演示，验证电机在设备行程范围内会不会和周边的管线、结构件发生碰撞。对于做非标自动化设备设计的工程师来说，这类集成式制动伺服电机的模型能大幅减少重复建模的工作量，在方案设计阶段就能准确评估驱动单元的安装空间需求，提前预留好接线、维护的操作空间，避免后期加工装配时出现结构干涉的问题。
