带换向器蜗轮蜗杆减速驱动电机结构

　　这类带换向器的蜗轮减速电机，常被用在需要低转速大扭矩输出、同时对安装空间有紧凑要求的小型驱动场景里，比如小型自动化输送线的从动辊驱动、商用设备的卷帘启闭机构、医疗护理设备的姿态调节动力单元，还有部分户外小型光伏追踪支架的回转驱动上，因为自带蜗轮蜗杆的自锁特性，很多需要断电后保持位置、不能出现反向溜动的工况都会优先选这类结构，不用额外加装抱闸或者锁止机构，能省掉不少外围配套的零件成本和安装空间。

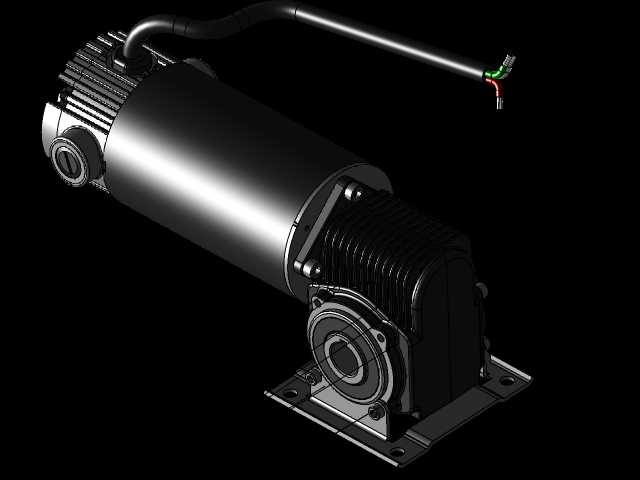

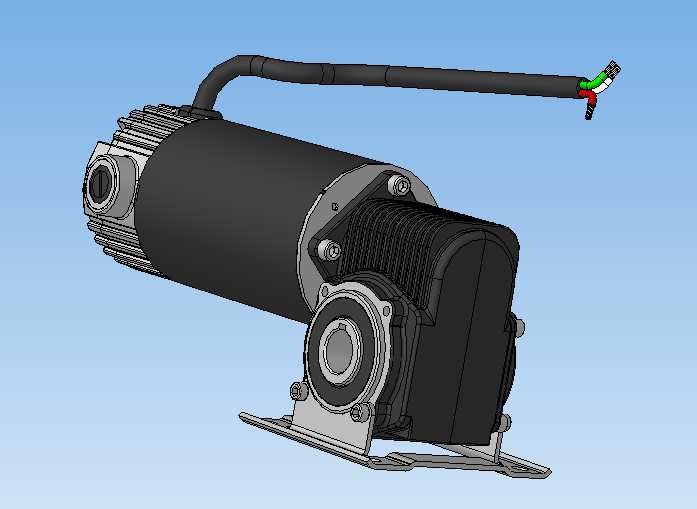

　　从结构设计逻辑来看，这款集成结构把直流换向器电机和蜗轮减速箱做了一体化的壳体衔接，电机部分的输出轴直接和蜗杆段做同轴加工，省去了额外的联轴器连接环节，既减少了动力传递的间隙，也让整体的轴向尺寸更紧凑。电机端的散热壳体做了轴向的散热筋结构，顺着电机外壳圆周分布，能在设备运行时通过自然对流把电枢部分产生的热量带出去，哪怕是连续工作制的工况，也能把绕组温升控制在绝缘等级允许的范围内，不会因为过热导致换向器碳刷过快磨损或者绕组绝缘老化加速。

　　减速箱部分采用的是单级蜗轮蜗杆传动，传动比设置为8，这个速比属于中小减速比范畴，适配的是电机本身转速不算特别高、输出端需要中等减速增扭的场景，蜗杆和蜗轮的啮合齿面做了贴合修形，能在装配完成后保证齿面接触面积达到70%以上，减少局部应力集中带来的齿面磨损，延长传动件的使用寿命。输出端采用的是空心轴带安装法兰的结构，配套的安装支架是冲压成型的L型固定脚，支架上开有长条形的安装调节孔，既可以在安装时调整电机的轴向固定位置，也能适配不同安装基面的孔位偏差，降低现场安装的对位难度。

　　接线部分采用的是侧出引线结构，三根动力线分别做了颜色区分，引线根部做了防弯折的护套处理，避免设备运行过程中引线反复弯折导致线芯断裂，引线的出线方向可以根据实际安装场景做小范围调整，不用额外改动壳体结构就能适配不同的走线空间要求。换向器端的端盖做了可拆卸结构，方便后期维护时更换碳刷，不用把整个电机从设备上拆下来就能完成易损件的更换，大幅降低后期运维的工作量。

　　在安装边界上，这款集成驱动单元的整体径向尺寸控制得比较小，电机主体的圆柱外壳直径和减速箱部分的最大宽度做了等宽优化，不会出现局部突出的结构，在狭小安装空间里布置时不用额外预留避让位置。输出空心轴的孔径和键槽尺寸是按照通用小型驱动的标准规格做的设计，能直接和市面上常规的驱动辊、回转轴做配套，不用额外加工转接轴。固定支架的安装孔位间距也符合常用小型减速电机的安装尺寸规范，替换同规格的其他驱动单元时不用重新在设备基面上打孔，能直接替换安装，减少设备改造的工作量。

　　从实际使用的性能表现来看，蜗轮蜗杆结构本身的传动平稳性比圆柱齿轮传动更好，运行时的噪音更低，适合用在对运行噪音有要求的室内商用或者民用设备上，不会因为驱动部件的噪音影响使用体验。同时因为蜗轮蜗杆啮合时的齿面滑动摩擦特性，传动过程中能吸收一部分电机本身的振动，减少振动向设备安装基面的传递，不用额外加装减震垫就能达到不错的减震效果。在选型匹配的时候，需要注意这类结构的传动效率比多级圆柱齿轮减速结构稍低，所以在核算输出扭矩的时候要把效率损失考虑进去，避免长时间过载运行导致蜗轮齿面磨损过快或者电机过热烧损，另外因为自带自锁特性，不能用在需要高速反向驱动的工况里，否则会导致齿面冲击损坏。
