布劳尔型焊接可调杠杆夹紧夹具结构

　　在焊接工装的工位布局里，这类杠杆式夹紧件的使用频率远高于常规的螺旋压紧结构，尤其针对中小尺寸钣金件、型材拼接件的定位装夹场景，能在保证压紧力稳定的前提下大幅缩短单件装夹的辅助时间。这套可调杠杆夹的核心设计逻辑，是依托连杆机构的死点锁止特性实现压紧状态的自保持，不需要持续施加外力就能维持足够的夹紧力，避免焊接过程中因为工件受热变形、工位振动出现的松脱移位问题。

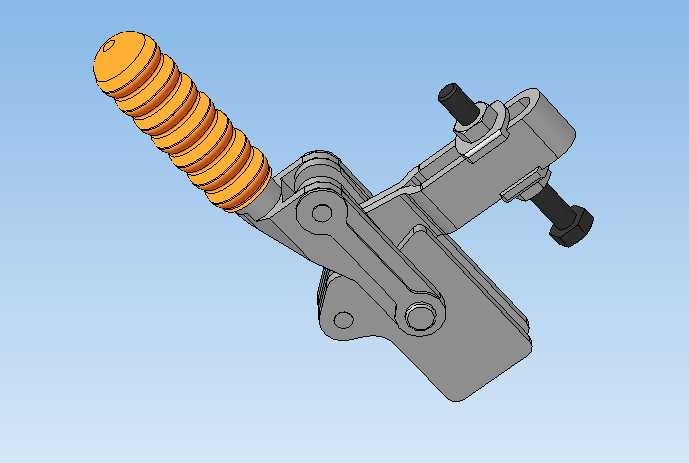

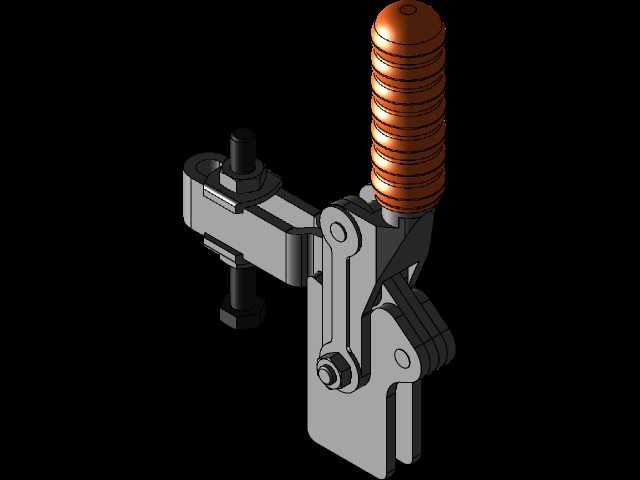

　　从结构组成来看，整套机构分为安装基座、连杆传动组、压紧执行端、调节螺杆四个核心部分。安装基座采用带双安装孔的板式结构，两个螺栓过孔的间距匹配通用焊接工装平台的T型槽间距，既可以直接通过T型螺栓固定在标准三维柔性焊接平台上，也能通过焊接的方式直接固定在专用工装的基板上，安装边界的适配性覆盖了大部分通用焊接工位的装夹需求。基座上的铰接孔位做了同轴度公差约束，保证连杆组转动时没有卡滞，铰接销轴采用带防脱卡槽的结构，避免频繁开合操作中销轴窜动脱落。

　　连杆传动组采用双片式夹臂结构，相比单臂式杠杆夹，双片结构的受力对称性更好，压紧时不会出现单侧偏载导致的工件翘起问题，夹臂的弯折角度经过反复校核，在压紧状态下驱动连杆刚好越过死点位置，此时哪怕压紧端受到工件的反向顶推力，机构也不会自行松脱，只有手动扳动带护套的操作手柄才能解锁。操作手柄外层包裹的防滑绝缘护套，一方面是避免焊接工位的飞溅烫伤操作人员，另一方面也能在焊接回路意外搭接到夹体时起到基础的绝缘防护作用，减少触电风险。

　　压紧执行端的可调结构是这套夹具的核心优势所在，前端的压紧螺杆采用细牙螺纹传动，旋转螺杆就能微调压紧端的伸出长度，适配不同厚度工件的装夹需求，不需要在工装基板上额外加垫调整块来补偿尺寸差。螺杆的头部采用球头压头结构，压接面带有防滑齿纹，既可以保证压紧时的摩擦力足够，也能在工件表面存在轻微角度偏差时自适应贴合，避免硬接触导致的工件表面压痕或者压点滑移。螺杆上配套的锁紧螺母，在调整好压紧行程后可以锁死螺杆位置，避免反复装夹同批次工件时螺杆出现转动移位，保证同批次工件的装夹定位精度一致。

　　实际应用场景中，这类夹具常被用在框架类焊接件的组对工位，比如配电箱壳体、小型设备支架、管材拼接框架的焊接工序，多套夹具配合使用时，可以从多个方向同时对工件施加压紧力，保证组对间隙控制在焊接工艺要求的范围内。相比气动、液压夹紧装置，这种纯机械结构的杠杆夹不需要外接动力源，不受工位气源、电源布局的限制，在零散维修焊接、小批量定制加工的场景下适配性更强，而且整体结构没有易损的密封件、电气元件，日常维护只需要定期在铰接点加注润滑脂，就能保证长期稳定使用。

　　设计过程中对夹体的受力做了针对性优化，所有受力较大的铰接位置都做了局部加厚处理，避免长期反复加载出现铰接孔变形、夹臂开裂的问题，整体外形尺寸控制在紧凑范围内，压紧状态下手柄的操作空间只需要预留120度的转动行程，不会和焊枪的操作路径产生干涉，在狭小的工装空间内也能灵活布置。安装基座的底面做了平面度处理，固定到工装基板上之后不会出现翘曲，保证整个夹体的安装基准稳定，压紧力的方向始终垂直于工件的定位面，不会出现侧向分力导致的工件移位。
