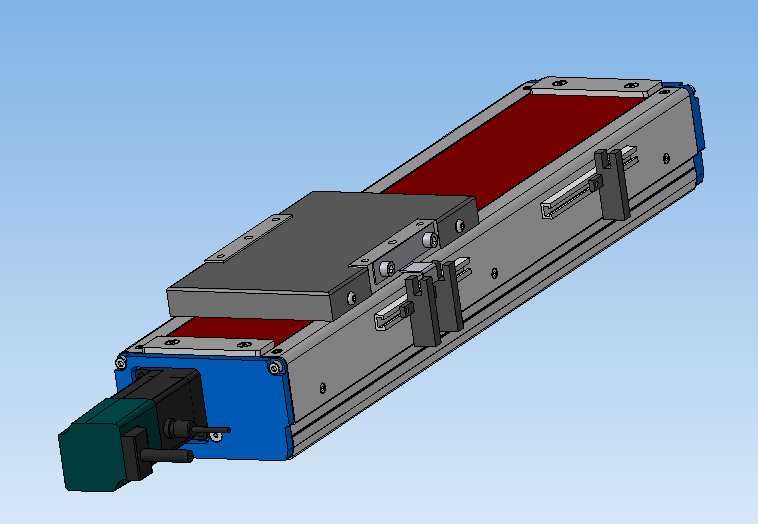

这款线性致动器采用伺服电机直连驱动的结构布局,在自动化产线的点位搬运、工装夹具的精密位移、检测设备的探针进给工位中都有广泛适配空间,尤其适合需要短行程高响应速度的往复直线运动场景,比如3C电子零部件的装配工位、小型工件的分拣推送、视觉检测设备的镜头调焦位移等场景,能够稳定输出可控的直线推力与位移精度。从结构设计逻辑来看,整体采用半封闭铝型材基座作为承载主体,型材内部集成了滚珠丝杠传动副与双直线导轨导向结构,这种布局能够在有限的截面尺寸下兼顾传动刚性与运动平顺性,避免单导轨支撑带来的偏载倾覆问题。驱动端采用750W伺服电机通过联轴器直连丝杠输入端,省去了同步带传动的间隙累积,传动反向间隙可以控制在极小范围内,适合需要频繁正反转、
快速启停的工况,电机侧预留了编码器接线与动力线的走线空间,外部搭配的拖链安装位可以直接适配常规工业拖链的固定尺寸,无需额外设计转接支架。滑台部分采用钢板加工的安装台面,台面上预留了规则排列的内螺纹安装孔,孔位间距符合通用工业模组的安装标准,用户可以直接通过螺栓固定工装夹具、吸盘架、检测探头等执行部件,不需要二次加工台面。两端的端盖采用硬质铝合金加工,集成了丝杠支撑轴承座与行程限位开关的安装槽,机械硬限位块设置在端盖内侧,能够在软件限位失效时提供最终的机械防护,避免滑台超程脱出。整体行程设定为200mm,这个行程段覆盖了大部分小型自动化工位的位移需求,基座总长度控制在合理范围内,不会因为过长导致丝杠下垂影响传动精度,
安装时基座底部预留了T型槽安装位,可以直接通过T型螺栓固定在设备铝型材框架或者钢板工作台上,安装孔位的跨距经过校核,能够承受额定负载下的倾覆力矩,不会出现安装松动的问题。从设计细节来看,型材上部的防尘钢带采用不锈钢薄带制作,两端固定在端盖上,滑台移动时钢带始终覆盖型材上部的开口,能够阻挡车间环境中的粉尘、切削碎屑进入型材内部,保护内部丝杠与导轨的润滑层,延长维护周期,适合有少量粉尘的普通工业车间环境,不需要额外加装外置防护罩。导轨采用微型高刚性直线导轨,滑块预压等级可以根据使用场景调整,常规出货的预压等级适合轻载高速的搬运场景,如果需要更高的刚性可以更换重预压滑块,适配切削类的进给工况。丝杠采用轧制滚珠丝杠,
导程匹配伺服电机的额定转速,能够在额定转速下达到合适的直线运动速度,兼顾快速移动的效率与低速进给的平稳性,不会出现低速爬行的问题。在实际选型适配时,需要注意安装面的平面度误差,如果安装面平面度超过0.1mm每米,需要增加调整垫片进行调平,避免基座变形导致导轨卡滞,影响运行顺畅度。负载安装时要尽量让负载重心落在滑台中心位置,偏载距离过大时需要核算倾覆力矩是否在导轨允许范围内,必要时可以增加辅助导轨支撑。日常维护时只需要定期通过注油嘴向丝杠与导轨补充润滑脂即可,不需要拆解主体结构,维护操作十分便捷。这款致动器的整体外形截面尺寸紧凑,能够在狭小的设备内部空间完成安装,相比同负载等级的气缸驱动方案,具备位置可控、推力可调、运动速度平滑的优势,相比液压驱动方案则更加清洁,不需要配套液压站与油路管路,适合对洁净度有一定要求的装配类工位。在建模过程中,所有配合面的尺寸公差、安装孔位的位置度都按照实际加工要求进行了设定,各个零部件的装配关系完全还原实际装配逻辑,干涉检查全部通过,可以直接作为选型参考、设备布局设计的基础模型使用,也可以在此基础上修改行程、电机规格等参数,衍生出不同规格的同系列线性致动器模型,缩短非标设备的设计周期。
