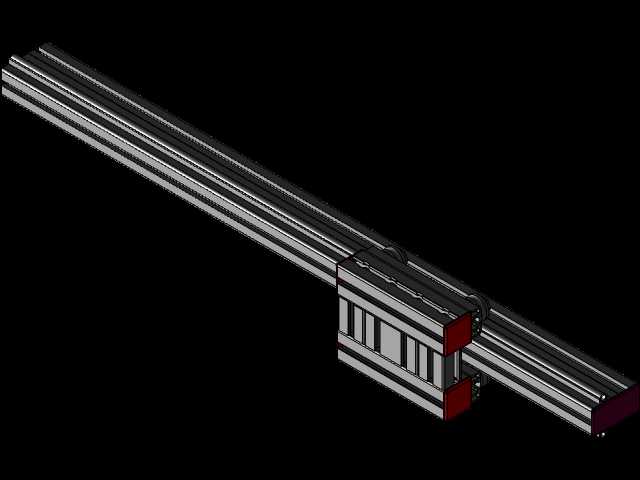

40x80规格铝型材线性直线运动导向机构

　　在非标自动化设备的搭建场景里，这类基于标准工业铝型材搭建的直线运动机构，是很多轻载工位做往复位移的首选方案，相比成品高精度直线模组，它的成本优势非常明显，同时依托铝型材的模块化特性，调整行程、加装附件的灵活度更高，很适合3C电子小件搬运、包装线工位推料、检测设备探头移位这类负载不大、行程中等的应用场景。这套机构选用40x80截面的欧标工业铝型材作为承载基体，本身铝型材的槽道就可以直接作为导向轮的行走轨道，不需要额外加装外置直线导轨，省去了导轨安装面铣削加工、导轨对齐打表的工序，搭建周期能缩短近六成，对于快速打样的非标项目来说非常友好。从结构设计逻辑来看，这套机构的滑动座部分采用了多组包胶导向轮布局，分别贴合铝型材的三个基准槽面，

　　既限制了滑动座沿垂直运动方向的四个自由度，保证运动过程中不会出现偏摆、翘头的问题，同时包胶轮和铝型材槽道的滚动摩擦阻力很小，手动推动就能实现顺畅滑动，搭配同步带或者丝杆驱动的话，不需要太大的驱动扭矩就能带动负载运动。安装边界上，因为直接采用标准铝型材作为主体，安装孔位完全兼容欧标铝型材的安装体系，两端可以直接通过角码、端面连接板固定在设备的铝型材框架上，不需要额外加工定制安装底座，滑动座的顶面预留了标准间距的螺纹安装孔，可以直接加装工装板、夹爪、检测探头等执行部件，不需要额外做转接板设计。实际使用中，这类铝型材直线机构的维护成本极低，导向轮属于标准件，磨损后可以快速更换，铝型材本身经过阳极氧化处理，表面硬度高、耐磨抗腐蚀，

　　在普通车间环境下不需要做额外的防锈防护，日常只需要定期清理槽道内的切屑、灰尘就能保证运动顺畅。设计的时候需要注意，导向轮的偏心调节结构要预留足够的调整量，装配时通过偏心轴调整各个滚轮的预紧力，既不能过紧导致滑动阻力过大，也不能过松出现滑动间隙，一般调整到滑动座可以在自重下缓慢沿型材滑动，同时径向扳动滑动座没有明显旷量为最佳状态。另外两端的限位块采用软质缓冲材质，能在滑动座运动到行程端点时吸收冲击动能，避免硬碰撞导致结构松动或者部件损坏，端盖部分既可以遮挡型材端部的锐边，也能作为限位开关的安装基座，不用额外在型材上打孔固定开关支架。和传统的光轴导向、方轨导向的直线机构相比，这种铝型材集成式的结构整体重量更轻，

　　同等长度下的整体重量只有方轨加铝型材底座方案的一半左右，对于需要移动的龙门架类结构来说，能有效降低运动部分的惯量，提升设备的动态响应速度。在一些对定位精度要求不是极高的场景，比如物料的粗定位、工位间的转运，这套机构完全能满足使用要求，而且所有零部件都属于工业标准件，采购周期短，替换成本低，不会出现核心部件依赖单一供应商的问题，非常适合中小批量的非标设备生产使用。
