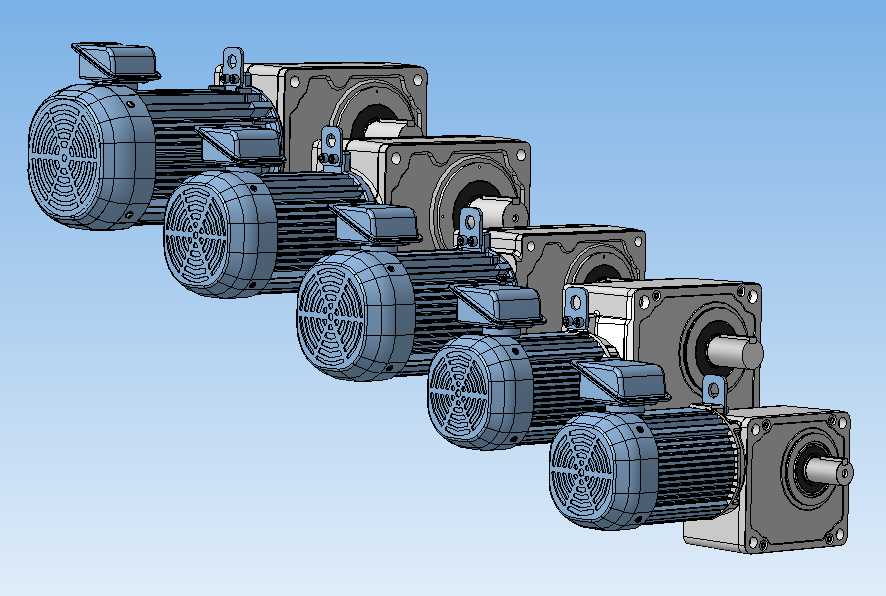

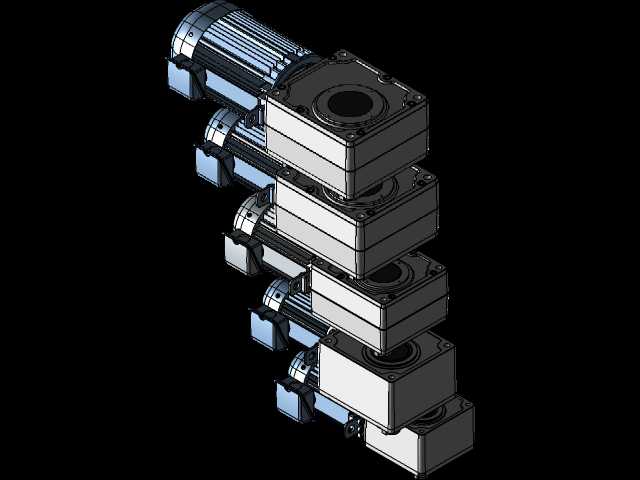

GM系列蜗轮蜗杆减速电机三维结构

　　这套蜗轮减速电机的三维结构覆盖0.75-2.2kW功率段，是工业传动场景里应用极广的动力集成部件，日常做设备选型、结构校核时经常会碰到这类成熟传动单元，建模时把不同功率对应的机座尺寸、安装接口都做了完整还原，能直接用于设备布局阶段的干涉检查、安装空间预留。从实际应用场景来看，这类蜗轮减速电机常出现在输送线辊道驱动、小型自动化专机的回转机构、包装设备的进给单元、食品机械的传动工位上，核心是利用蜗轮蜗杆副的大减速比特性，把普通异步电机的高转速低扭矩输出，转换成低转速大扭矩的动力输出，同时自带反向自锁特性，在一些需要断电后保持工位位置的垂直升降、倾斜翻转场景里，能省掉额外的制动抱闸组件，简化设备整体结构。从结构设计思路来看，

　　这套模型把电机部分和蜗轮减速箱部分做了集成化处理，电机端采用标准的B14法兰安装结构，和减速箱的输入侧直接对接，省去了额外的联轴器连接环节，既压缩了整体轴向安装尺寸，也避免了联轴器对中误差带来的振动、磨损问题。蜗轮副的布置采用正交轴设计，输入轴和输出轴呈90度垂直布局，这种结构能很好适配设备里动力方向需要转向的布局需求，不用额外加装转向齿轮箱，减少传动链路的功率损耗。建模时还原了不同功率机型的尺寸梯度：0.75kW机型的电机机座外径更小，对应的减速箱法兰安装孔距、输出轴轴径、键槽尺寸都按对应功率段的常规参数做了匹配，2.2kW机型的散热筋高度、接线盒尺寸、输出端的轴承位直径都对应放大，整个系列的安装法兰采用统一的止口定位基准，

　　同系列不同功率机型替换时，不用重新加工设备上的安装板，只需要核对输出轴尺寸和扭矩参数就能完成适配，这也是工业传动部件通用化设计的典型思路。做设备布局时要注意这类电机的安装边界：电机尾部的散热风罩需要预留至少100mm的通风空间，不能被设备钣金、线槽完全贴死，否则会影响电机散热导致温升过高；减速箱的顶部要预留注油、换油的操作空间，底部的油塞位置要留出排油操作间隙，不能把油塞位置顶在设备安装梁上；输出轴带负载连接时，要避免径向载荷超过轴承的额定承载值，皮带轮、链轮的安装位置要尽量靠近输出轴的轴承位，减少悬臂长度带来的弯矩影响。另外这套模型还原了接线盒的可旋转结构，实际安装时可以根据现场走线方向调整接线盒的出线方向，不用整体转动电机，

　　适配不同的布线需求；电机端的吊环结构也做了还原，大功率机型吊装时要使用吊环整体起吊，不能只吊减速箱部分，避免连接部位受力变形。蜗轮蜗杆副的啮合间隙在建模时也做了合理预留，对应实际装配时的侧隙要求，既能保证传动顺畅，也能补偿热胀冷缩带来的尺寸变化，避免卡滞。这类集成式减速电机相比分体式的电机加减速器组合，整体同轴度更好，传动噪音更低，日常维护时只需要定期更换减速箱内的齿轮油，检查输出轴的油封密封情况就行，在中小功率的传动场景里，选型和使用成本都比行星减速器、齿轮减速电机更低，是很多通用设备的首选传动部件。
