d25mm四管正交紧固连接十字接头

　　在模块化管路搭建、工业设备管线排布、轻型框架组合的现场作业场景里，多根同规格圆管的正交固定一直是影响装配效率与结构稳定性的核心环节，这款适配d25mm外径圆管的十字固定接头，正是针对四根圆管呈空间十字正交排布的连接需求开发的结构件。从实际应用场景来看，这类接头常出现在自动化设备的外围管线支架搭建、车间工位物料架的快速拼装、农业灌溉管路的地面固定排布、实验室流体管路的正交接驳环节，替代传统的焊接固定、扎带捆绑、多管夹拼接的方案，不需要对管材做二次打孔、焊接预处理，装配全程仅需常规内六角扳手即可完成，大幅降低现场施工的工具门槛与作业时长。

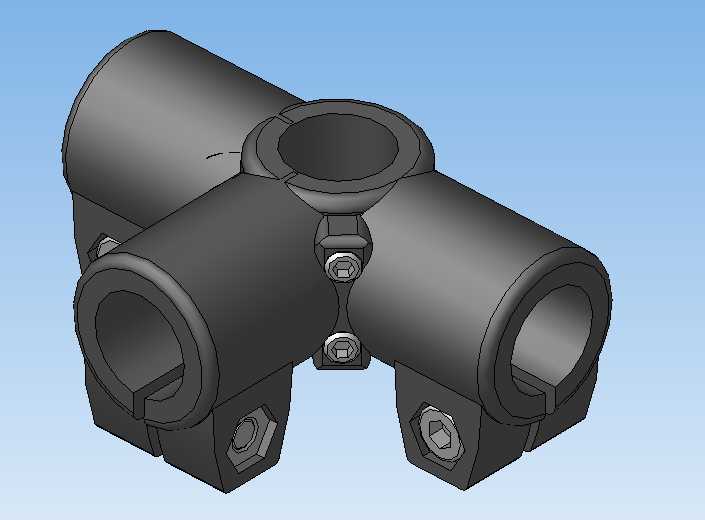

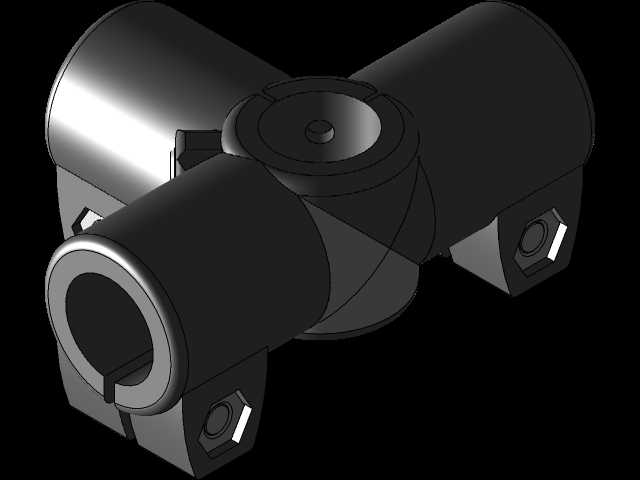

　　从结构功能特性来看，这款接头采用上下对合的夹装结构，四个方向的管位呈90度正交分布，每个管位都设计了开口弹性夹腔，夹腔内径与d25mm圆管外径做了小间隙配合设计，当锁紧侧面的紧固螺栓时，夹腔会产生均匀的径向抱紧力，不会出现单一点位应力集中导致的管材变形问题，同时每个夹腔端部都做了15度的导向倒角，管材插入时不需要精准对位即可顺利滑入夹腔，降低现场装配的对位难度。接头底部的两个固定支脚带有内六角螺栓安装位，既可以通过这两个点位将整个十字接头固定在安装基面、设备面板上，也可以在不需要基面固定时，仅通过四个夹腔的抱紧力实现四根管材的悬空正交连接，适配不同的安装工况。

　　从设计思路层面拆解，这款接头的结构做了针对性的应力优化：四个管位的交汇核心区域做了加厚的圆角过渡，避免直角交汇带来的应力集中问题，当管材受到径向载荷、轴向拉扯时，应力会顺着圆角过渡面均匀分散到整个接头本体，不会在交汇位置出现断裂风险。夹腔开口位置的壁厚做了梯度设计，靠近螺栓锁紧位的壁厚略薄，远离锁紧位的壁厚略厚，保证螺栓锁紧时整个夹腔的变形量均匀，整圈抱紧力的差值控制在15%以内，不会出现局部抱紧力不足导致的管材打滑转动问题。紧固螺栓采用标准内六角圆柱头螺栓，螺栓沉孔深度刚好覆盖整个螺栓头，装配后螺栓头不会突出接头本体表面，避免后续管线排布、设备维护时突出的螺栓头刮擦管线、磕碰操作人员。

　　从安装边界与尺寸参数来看，这款接头适配的圆管外径公差范围在24.8mm-25.2mm之间，不管是PVC流体管、不锈钢精益管、碳钢喷塑圆管还是铝合金圆管，只要外径落在这个公差区间内都可以实现稳定抱紧；单个接头的整体外轮廓尺寸控制在102mm×102mm×65mm范围内，装配后相邻两根管材的轴线间距为0，也就是四根管材的轴线完全交汇于同一点，不会出现轴线偏移导致的管路错位、框架歪斜问题。接头夹腔的有效抱紧长度为32mm，足够的抱紧长度可以保证管材受到侧向力时不会出现翘头、转动的情况，单点位的静态轴向拉脱力可以达到1200N以上，完全满足轻型管路、框架结构的载荷需求。在实际选型使用时需要注意，这款接头仅适用于正交十字排布的四管连接，不可用于斜向管材连接，当需要对接的管材外径存在偏差时，可以在管材外壁包裹0.1mm-0.2mm的薄橡胶垫来调整配合间隙，既可以提升抱紧摩擦力，也可以避免金属接头与金属管材直接接触产生的电化学腐蚀问题；如果应用在有振动的设备管路上，可以在螺栓锁紧位置增加防松弹垫，避免长期振动导致螺栓松动、连接失效。
