三菱HG-RR503交流伺服电机结构设计

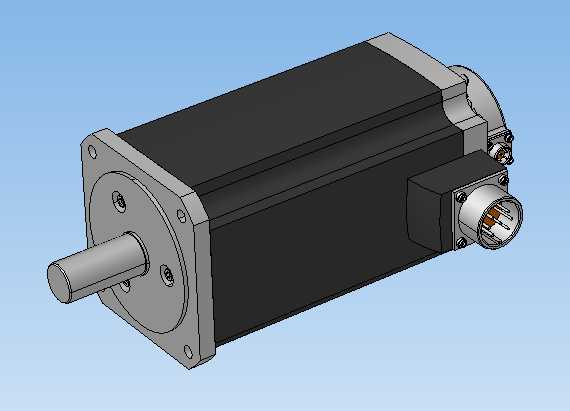

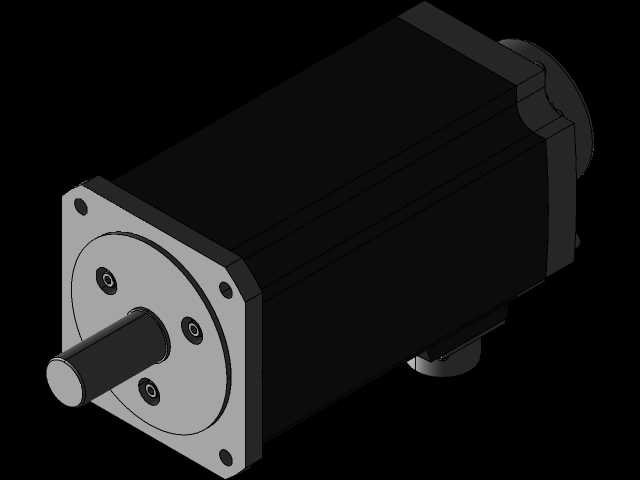

　　在自动化产线的传动选型中，伺服电机的结构适配性直接决定整套设备的定位精度与动态响应表现，这款HG-RR503交流伺服电机的三维结构，完全围绕工业现场的实际安装与运行需求搭建。从安装边界来看，模型还原了方形法兰安装面的所有安装孔位，孔位公差带按照常规伺服电机的h7配合精度预留设计，输出轴采用标准圆柱轴伸结构，轴径与键槽尺寸完全匹配同功率段伺服的通用配套标准，不管是搭配同步轮、行星减速机还是联轴器，都不需要额外做转接件的二次适配，能直接对接市面上绝大多数标准传动配件。

　　从实际应用场景出发，这类中大功率交流伺服电机，常被用在数控机床的进给轴驱动、包装机械的拉膜辊传动、自动化仓储的堆垛机行走驱动、工业机器人的关节重载驱动等场景，这些场景对电机的动态响应、过载能力、安装空间都有明确要求。模型里完整还原了电机本体的散热筋结构，机壳采用拉伸铝型材的结构设计，表面的轴向散热筋能在电机持续额定负载运行时，通过空气对流带走定子绕组产生的热量，避免长时间运行出现过热降容的问题，这部分结构在建模时完全按照实际型材的拔模角度做了处理，没有出现直角结构导致的加工工艺缺陷。

　　设计思路上，这款电机的结构把编码器反馈单元、动力接线端子、抱闸模块（如果带抱闸配置）都集成在电机尾座的侧置接线盒内，接线盒采用倾斜出线的结构设计，相比传统的尾部轴向出线结构，能大幅减少电机尾部的安装预留空间，在一些安装空间局促的设备内部，比如机床的滑台内部、桁架机械手的横梁端部，不需要给尾部出线预留过大的弯折半径，能有效压缩整套传动机构的整体尺寸。模型里的连接器部分还原了航空插头的针脚定义结构，动力插头与编码器插头采用防呆错位设计，现场接线时不会出现插错针脚的问题，插头的锁紧结构采用螺纹旋紧式，在设备运行产生持续振动的工况下，不会出现接头松脱导致的信号中断、动力缺相等故障。

　　从功能特性的结构还原来看，电机的定子与转子部分的装配间隙在模型里做了等效还原，前端盖的轴承安装位按照深沟球轴承与角接触轴承的组合配置预留了安装台阶，能承受径向与轴向的复合负载，这一点在皮带传动、齿轮齿条传动这类存在径向负载的应用场景里尤为重要，很多选型人员容易忽略电机前轴承的负载能力，导致运行一段时间后轴承异响、轴伸跳动超差。模型里的油封结构也做了细节还原，前端盖与轴伸配合的位置预留了骨架油封的安装槽，能在有切削液、粉尘的加工车间环境下，阻止外界的杂物进入电机内部，保护轴承与定子绕组不受侵蚀，延长电机的实际使用寿命。

　　在做设备布局建模时，这款模型的外形尺寸完全还原了实物的安装参数，法兰面到尾端接线盒的最大长度、机壳的外径、接线盒的突出高度都和实物一致，在做三维布局干涉检查时，能准确判断电机与周围设备部件的安全距离，避免实际装配时出现电机与设备钣金、走线槽、其他传动部件的干涉问题。很多工程师在选型初期用简化电机模型做布局，经常会忽略接线盒的突出尺寸，导致实际装机时插头没法正常插拔，甚至和周围部件顶死，这款完整结构的模型就能完全规避这类设计失误。另外，电机的安装法兰定位止口尺寸也做了精准还原，止口的配合长度与公差能保证电机安装时的同轴度，减少输出轴与负载连接时的偏心量，降低传动过程中的振动与噪音。
