三菱HF-JP73_B交流伺服电机三维结构

　　在自动化产线的进给轴驱动、数控机床的轴系传动、工业机器人关节动力输出这类对位置控制精度、转速响应速度有严苛要求的场景里，交流伺服电机始终是核心执行部件，这款三菱HF-JP73_B型号的伺服结构，在中小功率驱动场景的适配性上覆盖了非常多常规工业工况。从实际选型落地的角度看，这类750W功率等级的伺服电机，常被用在3C电子组装设备的搬运模组、包装机械的送膜辊轴驱动、小型雕刻机的XYZ轴进给这类负载惯量匹配区间在10倍电机转子惯量以内的场合，相比步进电机，它的闭环位置反馈特性可以彻底避免丢步问题，低速运行时的扭矩波动控制也能满足精加工场景的平稳性要求。

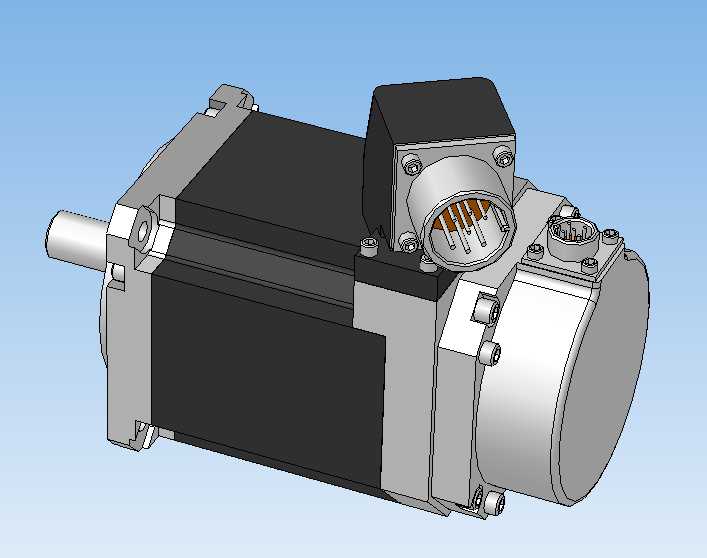

　　从结构设计的逻辑来看，这款模型完整还原了伺服电机的几个核心功能区块：前端的输出轴采用标准轴径配合键槽结构，安装时可以通过键连接传递扭矩，轴端的螺纹孔方便加装联轴器或者同步带轮，前端盖的止口设计是安装定位的核心基准，和设备安装法兰配合时可以保证轴系的同轴度，避免长期运行出现偏磨导致的轴承损坏。机身中段的定子壳体采用散热筋结构？不对，这款模型的壳体是光滑的方形铸铝结构，表面做了阳极氧化处理，实际运行时依靠壳体和安装法兰的金属接触传导热量，因为750W功率等级的伺服持续运行发热量不算大，自然散热即可满足温升要求，不需要额外加装散热风扇，这也让电机的轴向长度更短，适合安装空间局促的紧凑型设备。

　　机身上方的连接器区块是动力线和编码器线的集成接口，模型里还原了航空插头的插针结构，实际接线时这个接口的防护等级可以达到IP65，避免车间里的切削液、粉尘进入接线端造成接触不良，接口旁的固定螺丝可以把插头牢牢锁死，设备高速往复运动时不会出现接线松脱的问题。后端的编码器舱是伺服电机的核心感知部件安装位置，模型里还原了后端盖的密封结构，编码器和转子尾端直接连接，可以实时反馈转子的位置、转速信号给驱动器，形成闭环控制，这也是伺服电机能实现高精度位置控制的核心，相比开环的步进驱动，位置控制精度可以达到±1个脉冲当量，高速运行时的扭矩输出也不会出现明显衰减。

　　从安装边界的尺寸来看，这款伺服的法兰安装面是标准的60mm见方结构，安装孔位的孔距符合通用伺服的安装尺寸规范，输出轴的轴径是16mm，轴伸长度35mm，机身的总长度控制在120mm左右，不含连接器的机身高度是70mm，选型时如果是替换同功率等级的其他品牌伺服，只要核对安装法兰尺寸、轴径、轴伸长度这几个核心参数，基本可以实现无缝替换，不需要重新加工设备的安装板。设计建模的时候，这类伺服模型需要重点还原几个配合基准：前端止口的直径公差、安装孔的位置度、输出轴的同轴度，因为这些尺寸是和其他部件装配的核心约束，如果建模时这些尺寸出现偏差，后续做装配仿真的时候就会出现干涉或者配合间隙不合理的问题。

　　实际做设备结构设计时，选用这款伺服还要考虑周边的安装预留空间：机身上方的航空插头需要预留至少30mm的接线空间，方便插头插拔和线缆弯折，电机尾部的编码器舱不要和设备的其他结构件贴死，预留10mm以上的散热间隙，输出轴和联轴器连接时要保证两轴的同轴度误差在0.1mm以内，避免长期运行产生的径向力损坏电机的前轴承。另外，电机的安装面要保证平面度，锁紧安装螺丝时要对角均匀施力，避免壳体因为受力不均产生形变，影响内部定子和转子的气隙均匀度，导致运行噪音变大、扭矩输出不稳定。

　　从结构细节来看，模型里还原了电机壳体上的所有固定螺丝位置，端盖和壳体的配合止口、密封槽的结构也做了还原，这些细节在做设备的整体布线、干涉检查时非常有用，比如设计电机的防护罩时，就可以根据模型的外形尺寸准确预留空间，不会出现防护罩和电机连接器、固定螺丝干涉的问题。对于做三维建模的从业者来说，这类成熟工业部件的模型不需要从零开始绘制，参考实物的结构特征还原各个功能区块的尺寸和装配关系，就能满足设备设计时的选型装配、干涉检查、运动仿真的需求，也能帮助刚接触伺服选型的设计人员快速理解伺服电机的结构组成和安装注意要点，避免实际装机时出现尺寸不匹配、安装空间不足的问题。
