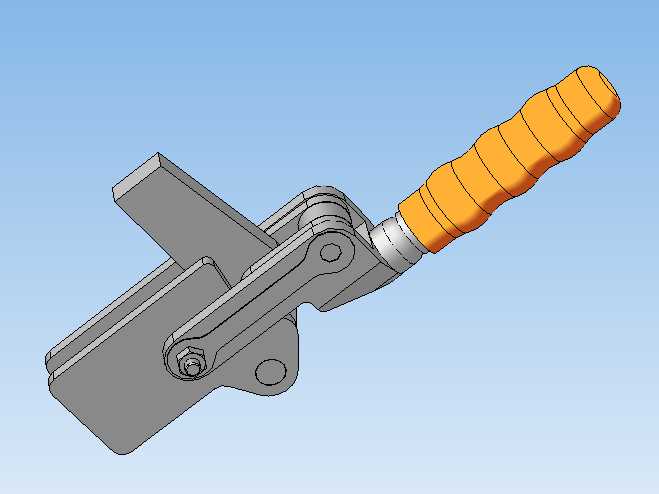

BRAUER_VA7001A装配焊接杠杆式夹钳结构

　　在焊接装配工位的工装设计环节，快速夹钳的选型直接决定了工位的装夹效率与工件定位一致性，这款杠杆式焊接夹钳就是针对装配焊接场景开发的手动压紧类工装部件，区别于普通的垂直式、水平式快速夹钳，它的压臂行程更长，握持端采用带防滑环纹的包覆结构，操作人员佩戴焊接防护手套也能稳定施力，不会出现滑脱问题。从结构组成来看，整个夹钳采用多连杆铰接的杠杆增力结构，底座为带安装孔的平板式结构，两个对称的安装孔可以直接通过螺栓固定在焊接工装台或者专用夹具基板上，安装时不需要额外加工复杂的定位槽，只要保证底座安装面与工件压紧面的平行度在0.1mm以内，就能保证压紧力的垂直输出，不会出现压偏、工件翘起的问题。铰接部位全部采用销轴加防松铆接的结构，

　　长期反复开合也不会出现销轴窜动、连杆松旷的问题，毕竟焊接工位的工件装夹频次很高，普通夹钳用不了多久就会出现铰接间隙过大，导致压紧定位精度下降，这款夹钳的铰接配合间隙控制在0.05mm以内，即使经历上万次的开合循环，定位重复精度依然能保持在0.1mm范围内，完全满足焊接装配的公差要求。压臂部分采用加厚的钢板冲压成型，截面为L型结构，压紧端的平面可以直接贴合工件表面，也可以根据实际工件的外形更换定制的压头，比如针对圆管类工件可以更换V型压头，针对薄壁钣金件可以更换带橡胶缓冲垫的压头，避免压伤工件表面。握持部分的包覆套采用耐温的橡塑材质，焊接过程中产生的飞溅落到握把上也不会轻易烫坏材质，长时间握持操作也不会磨手，相比裸露的金属握把，

　　操作舒适度提升明显。在实际应用场景中，这类夹钳多用于钣金焊接总成的定位压紧，比如机箱机柜焊接、小型钢结构件组焊、工装夹具的辅助压紧，在装配工位也可以用来固定待装配的零部件，防止装配过程中工件移位。它的压紧力输出可以达到几十公斤级别，普通厚度的钣金件、型材件都能牢牢压紧，不会因为焊接过程中的热变形导致工件松脱。设计这款夹钳的时候，充分考虑了焊接场景的使用需求，所有金属部件都做了发黑防锈处理，焊接车间的湿度大、焊接烟尘多，普通的镀锌层很容易被腐蚀生锈，发黑处理后的部件表面防锈能力更强，日常维护只需要定期在铰接销轴位置滴注少量润滑油，就能保证开合顺畅，不需要复杂的保养流程。从安装边界来看，夹钳完全打开状态下，

　　压臂抬起的高度足够操作人员取放工件，不会和工件、工装的其他部件产生干涉，闭合状态下整体结构紧凑，不会占用过多的工装台空间，多个夹钳并排布置的时候，相邻夹钳的握把之间也留有足够的操作空间，不会出现操作时互相磕碰的问题。在连杆机构的设计上，采用了过死点锁紧结构，当夹钳压合到工作位置时，连杆机构刚好越过死点，即使受到焊接过程中的振动、工件的热变形反力，夹钳也不会自行松开，必须操作人员手动扳动握把才能解锁，这一点对于焊接工位来说尤为重要，要是夹钳在焊接过程中意外松脱，很容易导致工件尺寸超差，甚至引发安全隐患。压臂的长度设计也经过了受力优化，握把端的力臂长度是压臂端力臂的数倍，操作人员只需要施加很小的握力，就能在压头端输出足够大的压紧力，长时间操作也不容易产生手部疲劳，适合大批量生产的流水线工位使用。底座的安装孔位采用长圆孔加圆孔的组合设计，安装时可以小范围调整夹钳的固定位置，补偿工装加工的位置误差，不需要对安装孔进行二次修配，降低了工装的装配调试难度。
