带交叉滚轮的双行程直线导轨结构

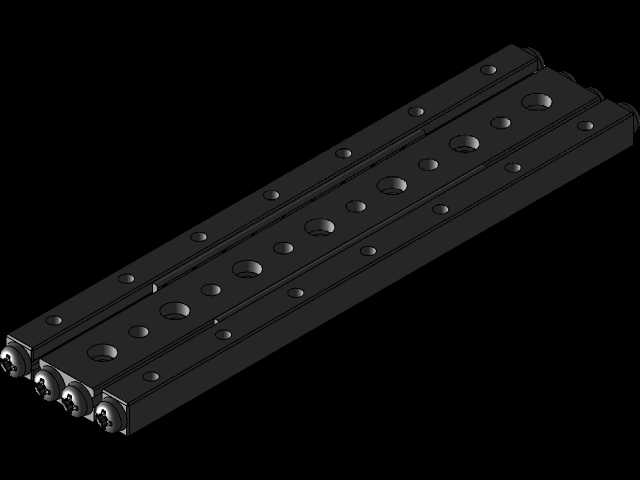

　　在精密滑台、检测工位、小型自动化进给单元的设计场景中，直线导向部件的选型往往直接决定整套机构的运行精度与负载表现，这款带交叉滚轮的直线导轨，正是针对小空间内需要双行程切换、低摩擦往复运动的工况开发的导向组件。不同于常规滚珠直线导轨的循环滚珠结构，这款导轨采用交叉排布的滚轮作为滚动体，滚轮与导轨滚道之间为线接触形式，相比点接触的滚珠结构，在同等安装截面下能承受更大的垂直载荷与倾覆力矩，同时滚动摩擦系数更低，低速运行时不会出现滚珠导轨常见的爬行问题，在短行程高频往复的工位上使用寿命表现更稳定。从结构设计逻辑来看，这款导轨采用分体式组合结构，固定导轨部分作为安装基座预留了多组沉头安装孔，可直接通过内六角螺栓固定在设备安装基准面上，

　　活动滑台部分同样预留了对应规格的安装孔位，方便搭载执行末端、检测探头或者小型工装夹具。交叉滚轮的保持架采用一体化成型结构，将相邻滚轮的轴线呈90度交叉排布，使得滑台在前后、左右、上下三个方向都能获得均匀的支撑刚度，不需要额外增加辅助导向块就能承受多方向的复合载荷，这一点在紧凑空间的机构设计中优势非常明显，能大幅减少导向组件占用的安装空间。这款导轨设置了1.5mm与70mm两档行程规格，其中1.5mm行程版本主要面向精密微调场景，比如光学镜头的焦距微调、检测探头的对位微调，这类场景对导向的间隙敏感度极高，交叉滚轮结构可以通过预紧调整螺钉将滑台与导轨之间的间隙控制在微米级，保证微调时的运动平顺性，不会出现空程或者窜动问题；

　　70mm行程版本则适用于短距离进给工位，比如小型物料的推送、标签的贴合进给、点胶头的位置切换，这类工位需要兼顾运行速度与定位精度，滚轮结构的运行阻力小，搭配小型步进电机或者气缸就能驱动，不需要额外配置大扭矩的驱动部件。从安装边界来看，这款导轨的整体截面为窄长型结构，宽度方向尺寸紧凑，在排布多组并行导轨的设备中，比如多通道检测设备、多工位并排送料机构，可以有效缩小设备的整体宽度尺寸，降低机架的用料成本。导轨的两端设置了集成式限位挡块，不需要用户额外加装行程限位结构，滑台运行到行程端点时会通过缓冲垫接触挡块，避免硬碰撞对滚轮和滚道造成损伤，同时挡块上预留了润滑脂注入口，日常维护时可以直接通过注油嘴向滚轮滚道接触面注入润滑脂，

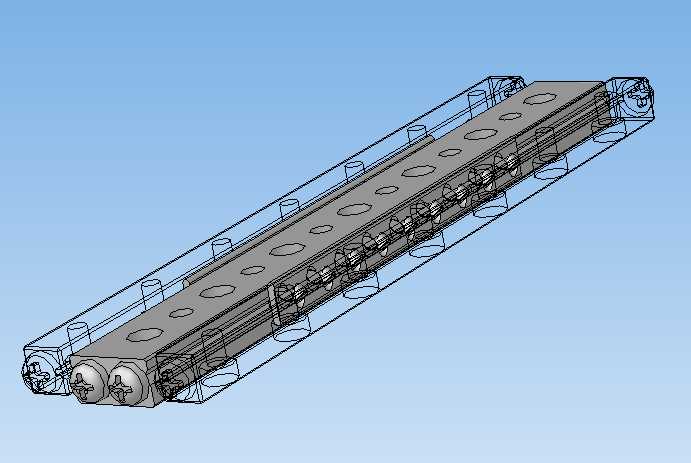

　　不需要拆解导轨结构就能完成保养，大幅降低设备的后期维护工作量。在实际选型适配时，需要注意安装基准面的平面度误差控制，虽然交叉滚轮结构对安装面的误差有一定的适配能力，但如果基准面平面度超过0.02mm/100mm，还是会导致滑台运行阻力增大，长期运行会加剧滚轮的不均匀磨损。另外这款导轨的滚轮采用轴承钢材质淬火处理，滚道表面同样做了高频淬火加磨削加工，表面硬度达到HRC58-62，能保证长期运行后的精度保持性，在无尘车间、普通工业车间环境下都能稳定运行，不需要额外加装防尘罩结构，因为交叉滚轮的滚动接触面为开放但不易积尘的结构，日常压缩空气吹扫就能清理表面的浮尘，不会像滚珠导轨那样容易因为异物进入循环滚道造成卡顿问题。在三维建模过程中，这款导轨的所有安装孔位、配合尺寸都按照实际加工公差做了对应设置，固定导轨的安装孔位间距、滑台的安装孔位尺寸都和实际量产产品保持一致，工程师在做整机结构设计时，可以直接将模型调入装配体中做干涉检查、安装孔位对齐，不需要二次测绘调整尺寸，能有效缩短整机的设计周期，避免因为导向部件尺寸不符导致的后期改模问题。
