带制动功能交流伺服电机三维结构设计

项目分类:伺服电机 发布时间:2022-09-08 ID:694462
  • 带制动功能交流伺服电机三维结构设计
  • 带制动功能交流伺服电机三维结构设计

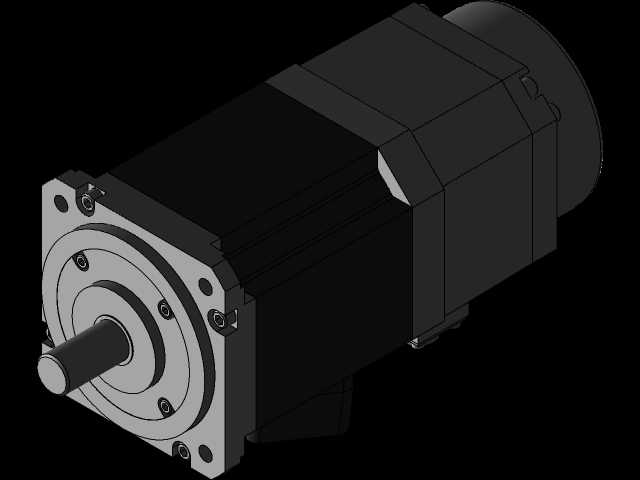

  在自动化产线的定位工位、垂直升降轴、数控机床进给轴这类需要断电保持位置、防止负载下坠或滑移的场景里,普通伺服电机往往无法满足安全冗余要求,带制动器的交流伺服电机就是针对这类工况开发的核心驱动部件。这类电机的制动器通常集成在电机非输出端的尾盖位置,和电机本体做同轴一体化设计,不会额外增加过多的径向安装尺寸,能适配多数标准伺服电机的安装法兰位,不用对原有设备的安装板做大规模改孔调整。从结构设计逻辑来看,这款电机的主体沿用了常规交流伺服电机的定转子排布逻辑,定子绕组采用集中式绕组分相排布,转子内置高牌号永磁体,保证低速段的扭矩输出刚性,而制动器部分采用失电制动的结构逻辑——也就是设备正常供电运行时,制动器内部的电磁线圈得电产生磁吸力,吸合摩擦片组件,让制动盘和电机尾轴完全脱开,不会给电机运转带来额外的摩擦阻力;当设备断电或者触发安全急停信号时,电磁线圈立刻失磁,内置的压紧弹簧会快速推动摩擦片压紧制动盘,通过摩擦力锁死电机输出轴,避免垂直轴负载下滑、旋转工位偏移等安全隐患。在安装边界的设计上,这款电机的输出轴采用标准的键连接结构,轴伸长度、轴径尺寸和同功率段的常规无制动伺服电机保持一致,前端法兰的安装孔位采用圆周均布的通孔设计,既可以用法兰端面直接贴合设备安装板做止口定位,也可以通过螺栓穿过安装孔做反向锁紧,适配不同安装方向的需求。电机侧面的两个连接器分别对应动力线和编码器信号线,连接器的安装座做了凸起的防水挡边设计,

  接线完成后可以配合连接器自带的密封圈达到工业场景常用的防护等级,避免车间里的切削液、粉尘进入接线位置造成接触不良。在实际选型适配的时候,需要注意这款带制动电机的轴向总长度比同功率无制动版本要长出制动器模块的厚度,在做设备内部布局的时候要给尾端留出足够的接线和散热空间,不能让尾盖直接贴合设备内壁,否则会影响制动器和电机本体的散热,长时间高负载运行时容易触发过热保护。另外制动器的供电回路要和电机的动力回路做独立的安全联锁设计,不能直接从电机动力端取电,要保证急停触发时制动器能第一时间失电锁止,避免出现制动延迟的问题。从三维建模的细节来看,这款模型还原了电机本体的所有外部安装特征,包括外壳的散热筋结构、连接器的针脚排布位置、

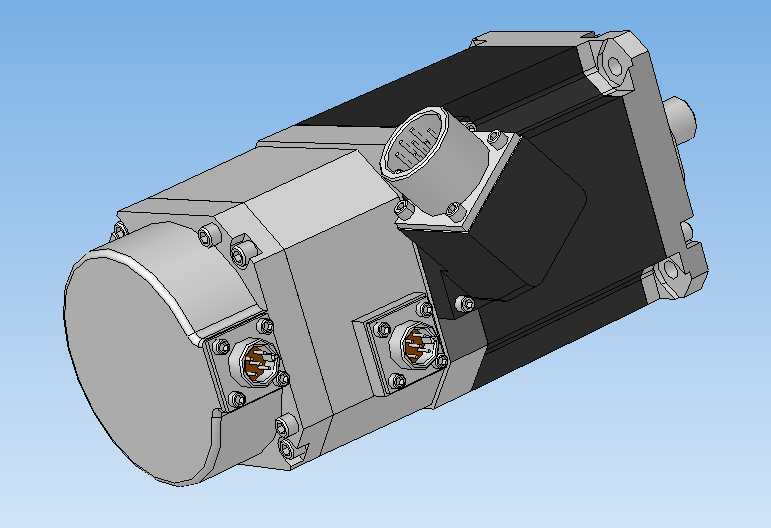

  法兰止口的配合公差带、输出轴的键槽尺寸,还有制动器模块和电机主体的连接螺栓位置,这些细节在做设备虚拟装配的时候可以直接用来做干涉检查,不用再额外测绘电机的外部尺寸。比如在做垂直升降模组的设计时,可以直接把这个电机模型装配到模组的驱动端,检查电机尾端和设备护罩的间隙、连接器的接线空间是否足够,输出轴和模组联轴器的配合长度是否合适,提前规避实际装配时才发现的尺寸干涉问题。这类带制动的伺服电机通常用在对位置保持有安全要求的场合,比如电子制造设备的贴装头升降轴、包装机械的封切辊驱动位、物流分拣线的摆轮驱动单元,还有工业机器人的关节轴位置,相比外加独立制动器的方案,集成式的设计不用额外设计制动器的安装支架、联轴器,

  能大幅减少设备的整体装配零件数量,提升驱动单元的集成度,同时也减少了额外传动环节带来的背隙,提升整个驱动轴的定位精度。在设计这款电机的三维结构时,还要考虑制动器的散热通道,因为制动器在频繁吸合释放的过程中,摩擦片会产生一定的热量,电磁线圈长时间通电也会有温升,所以电机尾端的外壳上设计了和主体连通的散热筋,让电机运转时自带的风叶产生的气流能顺带带走制动器部分的热量,避免制动器因为过热出现摩擦片磨损加快、电磁吸力下降的问题。另外电机的编码器部分安装在制动器和后端盖之间的腔体里,做了独立的密封隔层,避免制动器摩擦产生的微小粉尘进入编码器码盘位置,影响编码器的信号读取精度,这个细节在很多简化的电机模型里经常被忽略,但在实际结构里是保证电机长期运行稳定性的关键设计。
