带制动功能交流伺服电机三维结构

　　在自动化产线的定位工位、垂直升降轴、需要快速启停的精密传动场景中，普通伺服电机断电后容易受负载惯性、重力作用出现轴端滑移，无法满足停机锁止的安全要求，带制动器的交流伺服电机正是针对这类工况开发的驱动部件。这款模型完整还原了电机本体与内置制动器的集成结构，从外部接口布局到壳体拼接细节都做了写实呈现，能直接用于设备布局校核、干涉检查以及驱动部件选型参考。

　　从实际功能来看，该款伺服电机的制动器为失电制动结构，正常供电运行时制动器线圈得电吸合摩擦副，解除对电机转子轴的锁止，电机可正常输出转矩完成转速、位置控制；当设备断电、触发急停或者伺服使能断开时，制动器线圈失电，内置弹簧会推动摩擦片压紧制动盘，通过摩擦力锁死转子轴，避免垂直轴负载下坠、工位偏移等安全隐患，在数控机床进给轴、桁架机械手升降轴、包装机械拉膜辊、电子制造设备的精密定位模组上都有广泛应用。

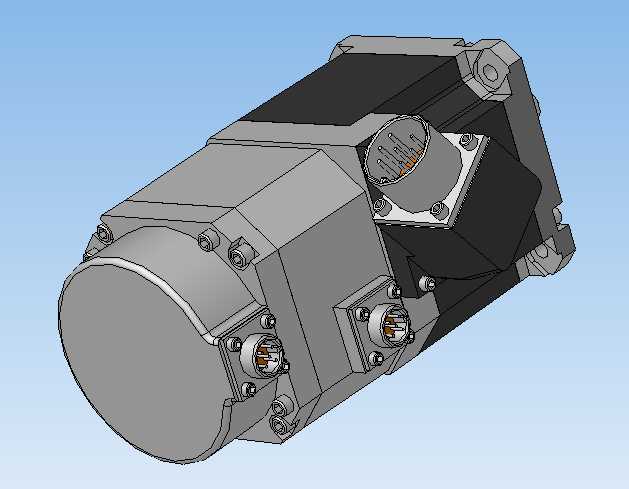

　　设计层面上，这款电机采用制动器与电机本体共壳体的集成式布局，没有额外增加过长的轴向尺寸，制动器部分布置在电机非输出端的后侧，和后端编码器、动力接线端做了分区排布，避免制动部件的热量、电磁干扰影响编码器的信号精度。壳体采用拼接式铸铝结构，表面预留的散热筋沿轴向排布，既可以提升壳体刚性，也能在电机持续运行时增大散热面积，带走绕组和制动线圈产生的热量。外部的三个接线接口分别对应动力输入、制动器供电、编码器信号反馈，接口采用航空插头形式，法兰面带密封槽，安装时可以搭配密封圈达到工业场景的防尘防泼溅要求，接口旁的固定螺栓孔位做了沉台设计，避免插头安装时和螺栓头产生干涉。

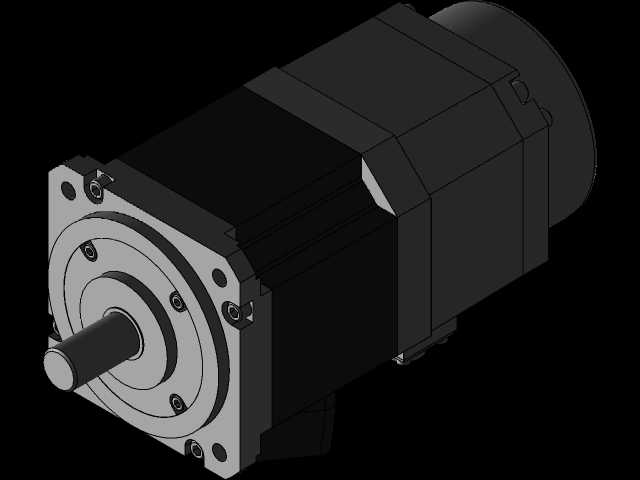

　　从安装边界来看，电机输出端采用标准方形安装法兰，止口尺寸、螺栓孔分布都符合通用伺服电机的安装规范，能和市面上主流的行星减速机、同步带轮、联轴器直接适配，不需要额外做转接法兰设计。轴向总长度控制在紧凑范围内，在做设备布局时，非输出端的接线插头需要预留至少30mm的插拔空间，制动器的供电线路需要和动力线分开布线，减少电磁干扰对编码器信号的影响。转子轴的输出端带标准键槽，轴伸长度匹配常规联轴器的夹紧范围，安装时不需要额外加工轴端，能直接完成传动连接。

　　建模过程中对内部的装配关系也做了还原，制动器的摩擦片、弹簧、线圈的相对位置都和实际产品一致，在做虚拟装配时，可以模拟制动器拆装的过程，检查维修时的操作空间是否足够，比如更换后端编码器、调整制动间隙时，不需要拆解电机前端的传动连接部分，只需要拆开后端盖就能完成操作，这一点在设备维护性设计上非常实用。另外壳体上的所有固定螺栓都做了沉头处理，外表面没有突出的棱角，在设备内部布线时，不会刮伤线缆表皮，也能减少设备运行时积尘的死角。

　　在选型校核时，这款模型可以直接导入装配体中，检查电机和周边钣金护罩、走线槽、相邻传动部件的间隙是否满足要求，尤其是在多轴联动的设备中，电机随运动部件移动时，需要确认整个运动行程内电机壳体不会和其他部件产生碰撞，集成式制动器的设计相比外置制动单元的方案，能节省至少15%的轴向安装空间，对于布局紧凑的小型自动化设备来说，这个尺寸优势非常明显。同时模型上的接线口位置标注清晰，能提前规划线缆的弯曲半径，避免线缆弯折过度导致的接触不良问题。
