封闭式螺旋驱动线性滑台传动结构

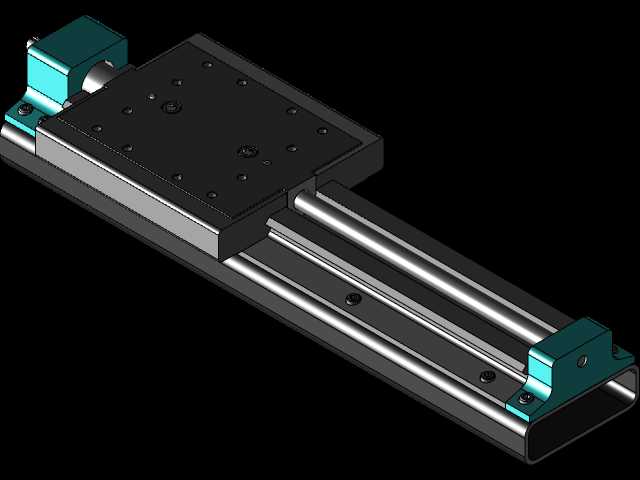

　　这套螺旋传动直线运动结构，是自动化进给场景里应用极广的线性执行单元，日常在3C电子零部件组装工位、小型包装设备的推料工位、实验室检测设备的样品移送工位、激光打标设备的工位调整模块里都能见到同原理结构的身影，核心作用是将伺服或步进电机输出的旋转运动，通过螺旋副的啮合转化为滑台的精准直线往复运动，完成指定行程内的工件移送、工位切换、位置微调这类动作。从结构设计逻辑来看，整体采用封闭式铝型材基座作为承载主体，型材本体的腔体既作为螺旋传动副的防护腔，避免车间环境里的切屑、粉尘落到丝杆螺纹滚道内造成传动卡滞或磨损加剧，同时型材两侧集成了线性导轨的安装基准面，不需要额外拼接安装底板，大幅压缩了整体安装占用的空间。

　　滑台部分采用钢制安装板作为工件搭载面，安装板上预制了多组标准螺纹安装孔，孔位间距按照通用工装的安装规格排布，用户可以直接将夹具、吸盘、检测探头这类执行元件固定在台面上，不需要二次打孔加工。传动端采用丝杆螺母与滑台刚性连接的设计，丝杆两端由角接触轴承支撑，一端通过联轴器与驱动电机相连，支撑座集成了轴承预紧结构，可以通过端盖的锁紧螺钉调整轴承游隙，抵消丝杆高速往复运动时的轴向窜动，保证进给的重复定位精度。两侧的线性导轨采用滚珠式滑动副，滑块与滑台安装板通过内六角螺钉锁固，导轨与铝型材基座的安装面做了定位凸台设计，装配时不需要反复打表找正，就能保证导轨与丝杆的平行度公差控制在0.02mm每米行程范围内，避免出现传动卡滞、偏磨的问题。

　　两端的端盖采用工程塑料与金属嵌件结合的结构，既作为丝杆支撑座的安装基体，同时集成了防尘刮屑圈，滑台往复运动时可以将附着在滑台侧面的粉尘、切削液刮除，避免杂质进入型材腔体内部。从安装边界来看，整体结构的宽度控制在较窄的尺寸范围内，适合安装在设备内部空间局促的位置，基座底部预制了通长的T型安装槽，可以从型材任意位置穿入T型螺栓固定在设备机架上，不需要在基座两端预留安装操作空间，适配多种设备的机架布局。行程范围内的滑台运动没有外凸的传动部件，外围不会出现缠绕管线、剐蹭工件的风险，在有人员靠近的半自动工位上使用时，也能避免外露传动部件带来的机械伤害风险。设计时针对不同负载场景做了适配考量，轻载高速场景下可以选用大导程丝杆搭配小功率伺服电机，

　　实现每秒数百毫米的快速进给；重载高精度场景下可以选用小导程研磨级丝杆，搭配大扭矩驱动电机，实现微米级的进给调整，同时可以根据使用需求在滑台两端加装限位传感器、原点传感器的安装位，不需要额外加工传感器支架，直接利用基座上的预制槽位就能固定传感器，快速完成整机的电气限位调试。日常维护时只需要定期通过基座上预留的注油孔向丝杆和导轨加注润滑脂，不需要拆解整体结构，大幅降低了设备运维的工作量。
