机器人生产线工艺过程控制模块结构设计

　　这款控制模块是面向机器人生产线工艺管控需求开发的核心电气控制单元，在实际产线布局中，这类模块通常安装在标准电气柜的DIN导轨安装位上，作为单工位工艺逻辑的边缘控制节点，承担工位内传感器信号采集、执行机构动作指令下发、工艺参数实时显示、工位间信号交互的核心作用，区别于整线主控PLC的全局调度功能，这类模块更聚焦于单工位的精细化工艺控制，比如机器人取放料的位置信号校验、工装夹具的夹紧松开逻辑触发、工位内安全光栅的信号联锁、工艺节拍的计时计数等细分功能，能够有效分担主控单元的运算负载，缩短单工位的信号响应延迟，提升整线运行的稳定性。

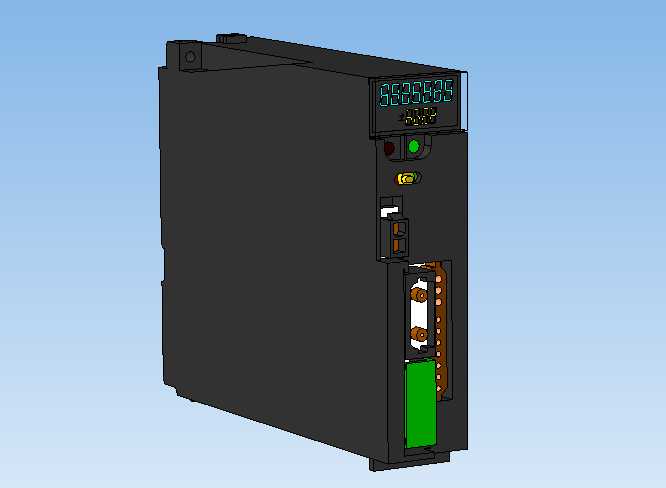

　　从结构设计层面来看，这款模块采用了标准的模块化插拔式结构设计，整体外壳采用阻燃工程塑料材质，兼顾绝缘性能与结构强度，外壳的散热筋布局沿着模块竖向排布，能够适配电气柜内竖向的散热风道，避免模块长时间运行时内部功率元件积热导致的性能衰减。模块正面集成了段码式数码显示单元，能够实时显示当前工位的工艺计数值、设备运行状态代码、故障报警编码，现场运维人员无需连接上位机即可快速判断工位运行状态；显示区域下方设置了状态指示灯与操作按键，绿色运行指示灯、红色故障指示灯、黄色待机指示灯分别对应不同的设备状态，配套的功能按键可实现本地参数微调、手动模式切换、故障复位等操作，无需打开电气柜门即可完成常规运维操作。模块下部的接线区域采用了快插式接线端子设计，端子排旁设置了清晰的线号标识位，接线时可直接将预制好的带针接头插入对应端子位，相比传统螺丝压接端子，能够大幅减少现场接线的工时，同时降低虚接故障的概率；端子区域设置了可开合的防护盖板，接线完成后盖板闭合可避免灰尘、金属碎屑落入端子排引发的短路风险，盖板上预留了走线槽位，能够规整引出的线缆，保持柜内布线整洁。

　　在安装边界设计上，这款模块严格遵循工控行业的标准安装尺寸规范，宽度适配多工位并排安装的间距要求，不会出现相邻模块安装干涉的问题，模块背部的导轨卡扣采用弹性锁紧结构，安装时只需对准导轨按压即可完成固定，拆卸时拨动卡扣锁舌即可快速取下，无需额外工具，能够大幅提升产线搭建时的电气装配效率，也方便后期故障模块的快速替换。模块的内部PCB布局采用分层设计，功率元件与信号元件分区域布置，强弱电回路之间设置了隔离槽，能够避免功率回路的电磁干扰影响信号采集的精度，数码显示单元与按键组件通过排针与主控板连接，装配时可快速对位，减少组装工序的复杂度。在实际机器人生产线应用场景中，这类控制模块可覆盖装配工位、检测工位、搬运工位等不同工位的控制需求，通过背板总线与主控单元实现数据交互，每个模块可独立配置对应工位的控制逻辑，当产线需要调整工位布局或者扩展工位数量时，只需在导轨上加装对应数量的模块，完成参数配置即可投入使用，无需对整线的控制架构进行大幅调整，能够有效缩短产线改造的周期，降低改造成本。模块前端的接口防护等级适配电气柜内的使用环境，能够抵御柜内凝露、灰尘的侵蚀，在常规工业车间环境下可长期稳定运行，无需频繁的维护保养。
