铝型材同步带驱动线性滑台模组

　　这款带齿皮带驱动的铝型材滑台，是自动化产线里做短中行程直线往复动作的核心执行部件，平时在3C电子装配工位的物料移栽、包装线的推料定位、小型检测设备的探头进给场景里用得极多，相比丝杆传动的滑台，它的运行速度更快，噪音更低，而且长行程下不会出现丝杆下垂带来的精度损失，维护起来也只需要定期检查皮带张紧度就行，不用频繁加注润滑脂。从结构设计上看，它的主体基座用的是标准V2.0系列工业铝型材，型材本身的槽道直接集成了直线导轨的安装基准，不需要额外加工安装底板，既省了机加工的工序成本，也能保证导轨安装的平行度，型材的截面槽口兼容标准工业铝型材的紧固件，不管是往设备机架上固定，还是在滑台台面上加装工装夹具、吸盘、夹爪这类执行末端，

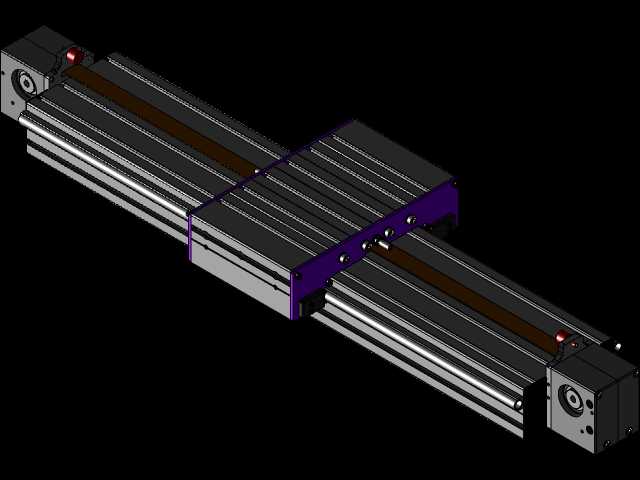

　　都可以直接用T型螺栓锁紧，不用额外打孔攻丝，适配性很强。传动部分用的是内侧带齿的同步带，和两端的带轮做齿形啮合，不会出现平皮带传动的打滑问题，传动精度可以控制在±0.1mm级别，完全能满足普通搬运、定位工序的精度要求；主动端的带轮座集成了轴承支撑结构，能承受皮带张紧带来的径向力，避免带轮运转时出现偏摆，从动端设计了皮带张紧调节结构，只需要拧动端部的调节螺丝，就能调整皮带的张紧力度，不用拆解整个滑台主体，现场调试的时候非常方便。滑台的移动滑块部分做了分体式的托架设计，紫色的安装板是和皮带的夹紧块直接固定的，皮带运转的时候直接带动托架沿着导轨做直线运动，托架上预留了成排的安装孔位，孔位间距按照标准工装的安装尺寸设计，不管是装单轴的夹爪，

　　还是多工位的工装板，都能直接找到对应的安装位，不用自己二次加工连接板。两端的端部座除了容纳带轮和轴承之外，还预留了传感器的安装槽，可以直接加装槽型光电或者磁性开关，用来做原点、正负限位的位置检测，传感器的走线可以直接藏在铝型材的侧面槽道里，外面扣上走线槽盖就能把线缆完全收纳，不会出现线缆拖挂、被运动部件剐蹭的问题。安装边界上，这款滑台的主体宽度和高度都和同规格的丝杆滑台保持一致，设备改型的时候可以直接替换，不用改动原有设备的安装孔位；滑台的运动行程可以根据实际需求裁切铝型材长度来调整，从几十毫米到一两米的行程都能做，不需要重新开模做主体结构。设计的时候特意在滑块和型材导轨之间加了耐磨的防尘条，能挡住车间里的灰尘、铝屑、

　　塑料碎屑进到导轨和皮带的接触面里，延长导轨和皮带的使用寿命，哪怕是在有少量粉尘的机加工上下料工位，也能稳定运行，不会因为异物卡滞出现运行卡顿的问题。端部的动力输入轴是标准的轴径尺寸，可以直接对接伺服电机或者步进电机，也可以根据需求加装减速箱来提升输出扭矩，电机的安装座做了标准化的接口，适配市面上常用的40、60机座的电机，不用自己做转接法兰，选型的时候只需要确认负载重量、运行速度、行程长度这几个参数，就能直接选对应的规格，不用做复杂的定制化设计。平时做设备布局的时候，这款滑台既可以水平安装做横向的物料移栽，也可以竖直安装做上下的抬升动作，竖直使用的时候只要注意电机带抱闸，就能避免断电的时候滑块下滑，安装的时候只需要保证安装面的平面度在0.2mm以内，就不会出现导轨卡滞、运行阻力过大的问题，对现场安装的精度要求不算高，普通的设备装配技工就能完成安装调试，不需要专门的高精度校准工序。
