1-2寸管道用对夹式光学液体流量指示器

　　在化工流体输送、冷却循环系统、洁净流体管路等需要直观判断管内介质流动状态的场景中，这类光学液体流量指示器是管路系统中不可缺少的目视观测部件，无需外接电源与传感线路，运维人员可直接透过光学视窗观察管内液体的流动状态、是否存在气泡、杂质沉积等情况，快速判断管路是否存在堵塞、断流、气阻等常见故障，大幅降低日常巡检的判断成本。

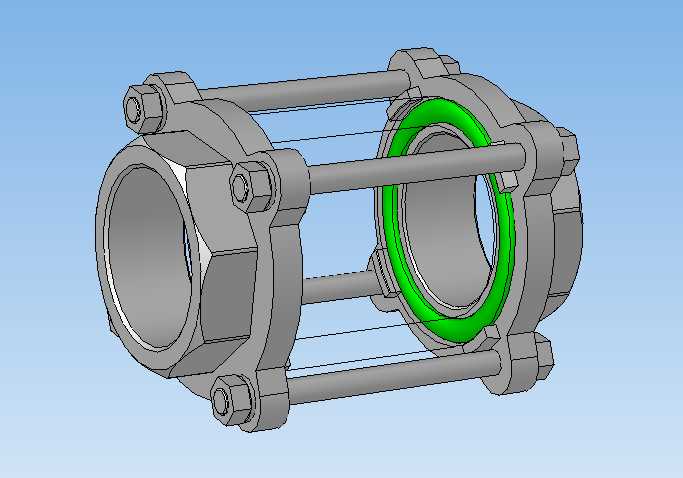

　　该款指示器适配1-2英寸公称通径的工业管道，采用对夹式安装结构，整体由两端带连接法兰的本体、多根拉紧螺栓、中部环形光学视窗、密封组件构成。设计阶段优先考虑了现场安装的兼容性，两端法兰的连接尺寸匹配同通径常用工业管道的法兰标准，安装时无需对原有管路做额外改造，只需将指示器夹在两端管路法兰之间，穿入螺栓均匀预紧即可完成装配，安装过程中需注意对称分次拧紧螺栓，避免单侧受力过大导致视窗组件受力不均产生密封失效或者光学件开裂的问题。

　　中部的环形光学视窗是整个部件的核心功能区，采用高透光率的硬质光学材料制作，环形结构可以实现360度无死角观测，无论巡检人员站在管路的哪个方位，都能清晰看到管内液体的流动状态，相比传统的单侧圆形视窗，观测视角覆盖范围提升明显，避免了管路旁存在遮挡物时无法观测的问题。视窗与金属本体之间采用多道密封结构，适配常规工业流体的密封需求，可耐受管路常规工作压力下的密封要求，密封材质的选型预留了兼容不同介质的拓展空间，可根据输送介质的腐蚀性、温度特性更换对应材质的密封件。

　　本体部分采用金属材质加工，两端的连接面加工有密封槽，安装时配合管路法兰的密封垫片可实现端面密封，多根周向均匀布置的拉紧螺栓将两端本体牢牢拉紧，为中部视窗组件提供均匀的轴向压紧力，既保证密封结构的预紧力要求，又避免局部压应力超过光学材料的许用应力导致视窗破损。螺栓的布置位置避开了视窗的观测区域，不会对观测视线造成遮挡，同时螺栓的规格选型满足管路压力等级下的强度要求，可承受管路运行中产生的轴向拉力与压力波动。

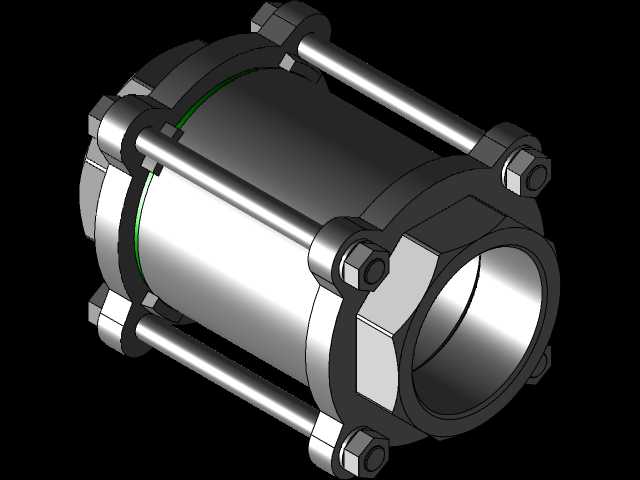

　　从建模细节来看，该模型完整还原了零件的所有装配特征，包括螺栓头的六角结构、本体上的加工倒角、视窗的环形安装槽、密封件的安装位置，所有配合面的尺寸公差都按照常规机械加工的配合要求做了预留，可直接用于管路系统的装配干涉检查、运维培训演示、安装工艺模拟等场景。在实际选型应用中，需要根据管路的实际工作压力、输送介质的化学特性、工作温度范围匹配对应的密封件与光学件材质，比如输送有腐蚀性的介质时，需要更换耐腐材质的密封件，本体表面也可做对应的防腐涂层处理；用于高温介质管路时，需要选用耐温等级匹配的光学材料与密封材质，避免长期高温工况下材料老化失效。

　　这类目视式流量指示器相比电子式流量开关，结构更简单，可靠性更高，不存在电子元件老化、信号干扰、供电故障等问题，在一些对可靠性要求高、不需要精准流量数据、仅需判断介质是否正常流动的场景中，应用成本更低，运维难度更小。安装时需要注意指示器的安装位置要选在管路光照条件较好的区段，避免安装在光线完全遮挡的区域，影响日常观测效果，同时安装位置要预留足够的观测空间，方便巡检人员近距离观察视窗内部的介质状态。模型中所有的棱角都做了符合机械加工要求的倒角处理，没有尖锐的棱角结构，既符合实际加工的工艺要求，也避免安装过程中划伤施工人员。拉紧螺栓的长度根据整体装配厚度做了匹配，拧紧后螺栓露出螺母的长度符合通用管路安装的规范要求，不会出现螺栓过长或者螺纹啮合长度不足的问题。
