带交叉滚轮双行程直线导轨结构

项目分类:通用机械零部件 发布时间:2022-09-08 ID:694469
  • 带交叉滚轮双行程直线导轨结构
  • 带交叉滚轮双行程直线导轨结构

  在精密检测设备、小型自动化滑台、光学调整架这类对直线运动导向精度有较高要求的场景里,常规滚珠导轨的预压调节难度、安装空间占用往往很难适配紧凑布局的需求,交叉滚轮式直线导轨的应用占比正在逐步提升。本次呈现的这款带交叉滚轮的直线导轨,设置了1.5mm与70mm两档行程规格,适配JVT 1.5-75(A)安装接口,从结构设计上就瞄准了小空间内的高精度往复运动需求。

  从实际功能特性来看,交叉滚轮的排布方式替代了传统导轨的钢球循环结构,滚轮以交叉姿态嵌入导轨与滑块的滚道之间,滚动接触的线接触形式相比钢球的点接触,能承受更大的垂直载荷与倾覆力矩,同时运动过程中的摩擦阻力波动更小,低速运行时不会出现明显的爬行现象,对于需要微米级进给调整的工位来说,这种结构的导向稳定性优势十分突出。两档行程的配置并非简单的长度裁切,短行程1.5mm的版本主要面向精密微调场景,比如光学镜头的焦距微调、检测探针的接触进给,这类场景不需要大的运动范围,但对运动的直线度、空回误差控制要求极高;70mm行程的版本则可以覆盖小型物料移送、工位切换这类常规短距离传动需求,同系列结构的统一安装接口,也能让设计人员在设备迭代时不用大幅更改安装基座的加工图纸,降低整机的改造成本。

  设计思路上,这款导轨采用了滑轨与滑块分体式的结构,滚道面做了硬化处理,滚轮的保持架采用一体化成型结构,避免滚轮在高速往复运动中出现窜动、卡滞的问题。导轨本体的安装基准面做了精密磨削处理,安装孔位采用等间距排布,既可以通过端面顶丝调节预压量,也能依靠安装螺栓的锁紧力微调导轨与基座的贴合精度,不需要额外加工复杂的定位槽就能达到较高的安装平行度。滑块上预留的多个安装螺纹孔,覆盖了不同负载的安装需求,不管是加装小型气动夹爪、检测传感器还是调整压头,都能找到对应的安装点位,不需要额外制作转接板,进一步压缩了整体机构的占用空间。

  从安装边界来看,这款导轨的截面尺寸控制得十分紧凑,适合安装在设备内部空间局促的位置,安装时需要注意基座的平面度误差控制在每100mm长度不超过0.02mm,两根导轨平行使用时(如图中展示的成对布置形式),需要保证两导轨的平行度误差不超过0.01mm,否则会加剧滚轮的偏磨,缩短导轨的使用寿命。成对使用的布置形式可以大幅提升整体机构的负载能力,对于需要承载偏载、或者运动部件重心不在导轨正上方的场景,双导轨平行布置能抵消大部分倾覆力矩,保证运动过程中的平稳性。在实际选型应用中,需要根据运动部件的总重量、运行速度、冲击载荷大小来确认是否需要加装防尘刮板,在有切削粉尘、焊接烟尘的工况下,加装端面密封件能有效避免杂质进入滚道,卡滞滚轮结构。另外这类交叉滚轮导轨的润滑周期相比普通滚珠导轨更长,因为滚轮的接触面积更大,润滑脂保持能力更好,日常维护只需要定期在滚道面涂抹少量锂基润滑脂即可,不需要复杂的油路设计,对于小型自动化设备的运维来说十分友好。

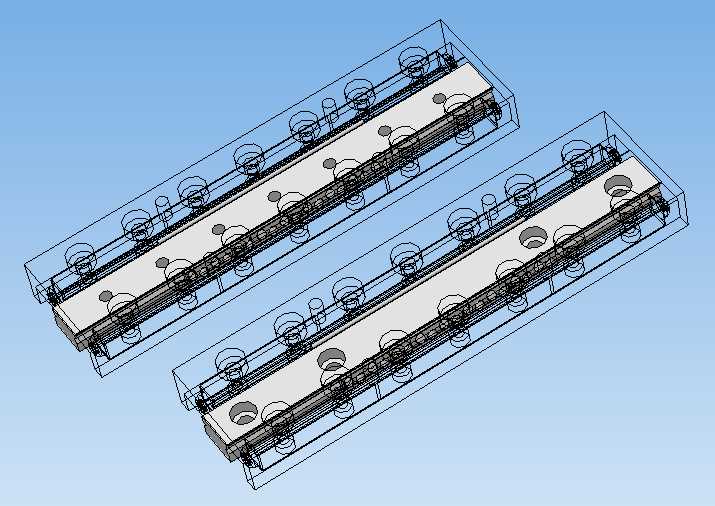

  很多设计人员在做小型精密机构选型时,容易陷入优先选用常规滚珠直线导轨的思维定式,实际上在短行程、低负载、高精度要求的场景下,交叉滚轮导轨的综合表现往往更优,它不需要复杂的保持架循环结构,运行噪音更低,同时因为没有钢球循环的换向冲击,在微进给场景下的运动分辨率更高。这款导轨的结构设计也充分考虑了加工工艺性,导轨本体的截面形状规则,适合采用冷拉型材做初加工后再进行滚道磨削,加工成本相比同精度等级的滚珠导轨更低,适合批量应用在量产的小型自动化设备、精密检测仪器当中。在建模过程中,滚道与滚轮的配合间隙、滚轮的交叉排布角度都做了精准还原,能直接用于机构的运动仿真、干涉检查,也能作为选型时的安装尺寸参考,帮助设计人员快速完成整体机构的布局设计,减少反复核对样本尺寸的工作量。
