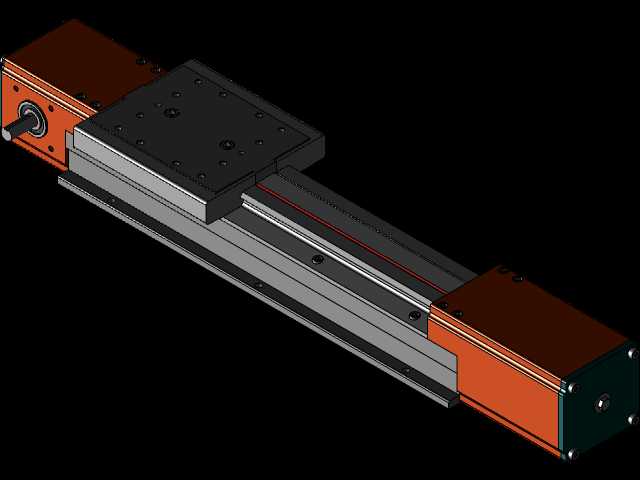

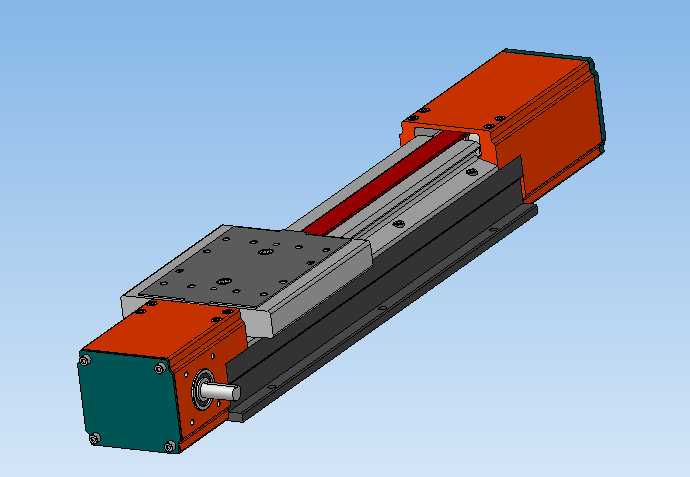

350mm行程线性齿带直线传动模组

　　在3C电子组装、小型包装工位、实验室自动化采样、轻载物料移栽这类需要中等行程、高速往复直线动作的场景里，同步带驱动的线性传动模组一直是兼顾成本与性能的主流选择，本次呈现的350mm行程齿带传动结构，正是针对这类轻载高速工况设计的集成化传动单元。

　　从实际使用场景来看，这类模组常被布置在桌面型自动化设备的X/Y轴进给位置，比如PCB板点胶工位的横向移动轴、小型标签贴附设备的送料移位轴、视觉检测设备的镜头平移轴，负载端多搭载点胶阀、贴标头、工业相机、小型气动抓手等重量在5kg以内的执行部件，运行速度通常可覆盖0.1m/s到1m/s区间，相比丝杆传动模组，它没有丝杆临界转速的行程限制，长行程下运行噪音更低，维护时仅需定期检查带体张紧度即可，不需要频繁加注润滑脂，适配洁净度要求中等、连续往复运行频次高的产线工位。

　　从功能特性上看，这套传动结构采用集成化设计思路，将驱动端安装座、从动端张紧座、线性导轨副、同步带轮、同步带、滑台负载板整合为一个独立单元，驱动端预留了标准电机安装接口，可以直接适配42/57规格的步进电机或者100W/200W功率的伺服电机，电机输出轴通过联轴器直接连接主动带轮，减少中间传动环节的背隙。从动端设计了独立的张紧调节结构，通过调整从动轮的安装位置来控制同步带的张紧力，既可以避免带体过松导致的传动丢步，也能防止带体过张带来的轴承额外负载、带体过早疲劳失效问题。滑台负载板直接与导轨滑块、同步带带夹固定，带夹位置做了齿形咬合结构，和同步带的齿形完全贴合，避免长期往复运行后带夹与带体之间出现相对滑移，保证传动位置精度的稳定性。

　　设计过程中，首先要明确安装边界的约束：整个模组的总长度由有效行程、两端安装座的尺寸共同决定，350mm有效行程对应的模组整体总长约为520mm，宽度方向控制在80mm，整体高度控制在65mm，属于窄型紧凑型模组，可以直接嵌入设备的铝型材框架内部，不需要额外预留过多安装空间。安装接口上，模组底座的两侧设计了标准T型槽，既可以从底部通过螺栓直接固定在设备安装板上，也可以通过T型螺母搭配铝型材框架快速组装，滑台负载板上预留了成阵列排布的M4螺纹孔，孔位间距按照20mm标准网格设计，方便不同规格的执行部件快速安装固定，不需要额外加工转接板。

　　导轨选型上采用了双列微型滚珠直线导轨，两根导轨平行布置在底座的安装基准面上，滑台通过四个滑块与导轨配合，相比单导轨结构，双导轨的抗倾覆力矩能力更强，当负载存在偏心安装的情况时，也能保证滑台运行的平顺性，不会出现卡滞、爬行的问题。同步带选用了内部夹钢丝芯的开口同步带，带体齿形为STD齿形，和带轮的啮合间隙更小，传动背隙可以控制在0.1mm以内，满足大部分轻载工位的定位精度要求。两端的端座部分做了防尘设计，主动端和从动端的轴承位置都加装了密封圈，防止车间环境里的粉尘、碎屑进入轴承内部，延长轴承的使用寿命，带体运行区域可以选配柔性防尘罩，适配多尘的生产环境。

　　在结构细节处理上，主动端的电机安装座做了止口定位设计，电机安装时可以直接通过止口保证电机轴和主动带轮轴的同轴度，减少装配时的调整工作量，也能避免同轴度误差带来的电机轴径向力过大、运行异响问题。底座采用挤压铝型材一次成型，安装导轨的基准面经过精铣加工，平面度控制在0.02mm/100mm以内，保证两根导轨安装后的平行度要求，不需要装配时额外刮研调整，降低装配难度。滑台的两端还预留了限位缓冲块的安装位置，可以搭配槽型光电开关或者机械限位块，设置软限位和硬限位，防止滑台超程运行撞到两端端座，造成结构损坏。

　　从实际选型适配的角度，这套模组的传动比为1:1，即电机转一圈滑台前进的距离等于主动带轮的节圆周长，搭配不同分辨率的电机或者驱动器，可以实现0.01mm级别的最小进给量，满足大部分轻载定位的精度要求。如果需要更高的防护等级，也可以在模组外侧加装全封闭的不锈钢钢带防护罩，防止切削液、粉尘进入模组内部，适配轻度机加工工位的使用需求。
