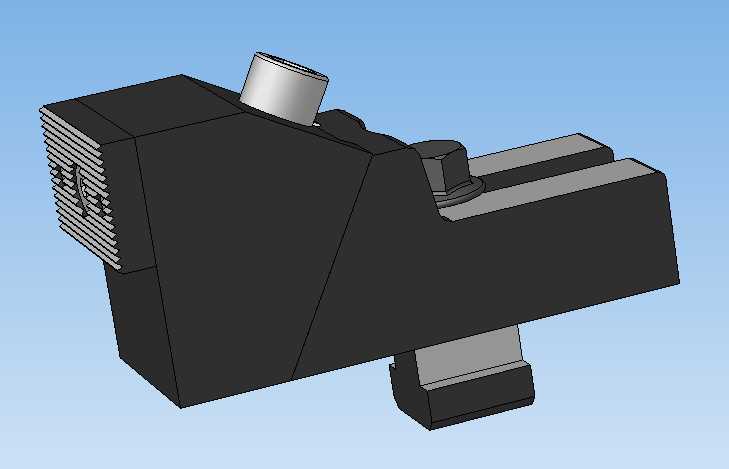

机加工侧面定位压紧工装结构

　　在常规立式加工中心、数控车床的批量零件加工场景里，工件侧面夹紧的需求覆盖了绝大多数异形件、轴类、板类零件的二次装夹工序——很多时候零件的主定位面已经完成加工，需要从侧向施加稳定的夹紧力，既不能干涉上方走刀路径，又要保证夹紧力足够抵消铣削、钻削过程中的切削振动，避免工件出现位移让刀。这套侧面夹紧结构就是针对这类工况设计的，整体采用杠杆式的力传递路径，输入端的标准内六角螺栓作为施力部件，拧紧过程中通过斜楔面的增力结构，将螺栓的轴向拧紧力转化为压头端垂直指向工件侧面的压紧力，增力比经过结构匹配，普通M8螺栓施加8N·m拧紧力矩时，压头端可输出超过1200N的正压力，足以覆盖常规铝合金、结构钢零件的轻中型铣削加工需求。

　　从结构布局来看，整个夹具体的安装基准面设置在底部，采用和机床工作台T型槽、快换板标准槽宽匹配的定位凸台，安装时凸台卡入槽内即可完成X、Y两个方向的粗定位，再通过两颗内六角螺栓完成夹具体的锁紧固定，安装边界的总宽度控制在42mm，长度方向总尺寸为98mm，高度方向最高处距离安装基准面为56mm，在多工位排布的工装板上，相邻两套夹紧结构的中心距可以控制在60mm以内，不会出现结构干涉，能够最大化利用工作台的装夹面积，适配小零件多工位批量加工的排布需求。

　　压头部分做了可换式设计，和工件接触的压紧面预留了标准的锯齿纹防滑结构，针对表面粗糙度要求高的工件，还可以更换铜质、尼龙材质的软质压头，避免夹伤工件已加工表面；压头的伸缩行程设计为8mm，不需要每次装拆工件都完全松开螺栓，只需要拧松1-2圈即可让压头回缩，留出足够的工件取放空间，减少装夹辅助时间。夹具体的主体采用40Cr材质调质处理，关键的斜楔接触面做了高频淬火处理，硬度达到HRC45-50，长期反复夹紧使用不会出现接触面压塌、磨损导致的夹紧力衰减问题，结构上没有采用易损的弹簧、薄壁弹性件，日常维护只需要定期在斜楔接触面涂抹少量润滑脂，即可保证动作顺畅，不会出现卡滞问题。

　　设计过程中特意规避了夹具体上方的突出结构，除了输入端的拧紧螺栓之外，其余结构的最高点都低于压头的压紧工作面12mm以上，加工时刀具从上方走刀，不会和夹具体发生碰撞，不需要额外编写避让路径，对编程人员非常友好；同时夹紧力的作用点距离工件定位支撑面的高度控制在15mm以内，夹紧时不会给工件带来额外的倾覆力矩，即使是壁厚较薄的板类零件，也不会因为夹紧力导致零件变形，保证加工后的尺寸精度。这套结构既可以单独使用在单件小批量的零件装夹中，也可以多套组合使用，配合基础板完成复杂异形零件的多方向定位夹紧，适配铣削、钻削、铰孔等多道机加工工序的装夹需求，结构零件全部采用标准件加自制件的组合，加工难度低，普通线切割、铣床即可完成全部自制件的加工，制造成本远低于同规格的液压、气动侧向夹紧元件，适合中小型机加工车间自制使用，不需要配套复杂的气源、液压动力源，只需要普通内六角扳手即可完成操作，对使用场景的适配性更强。
