工业级交流伺服电机HF-JP11K1M4结构设计

　　在自动化生产线、数控机床、工业机器人关节驱动这类对位置精度、转速稳定性有严苛要求的场景里，伺服电机是整套运动控制系统的核心执行端，这款交流伺服电机的结构设计完全围绕高刚性、高响应、易安装的工程需求展开。从实际应用场景来看，这类大功率交流伺服电机常被用在大型龙门加工中心的进给轴驱动、重载桁架机械手的水平行走轴、包装生产线的主牵引辊驱动，以及锂电设备的极片卷绕工位，需要在频繁启停、正反转切换、负载波动的工况下保持稳定的扭矩输出，不会出现丢步、转速震荡的问题。

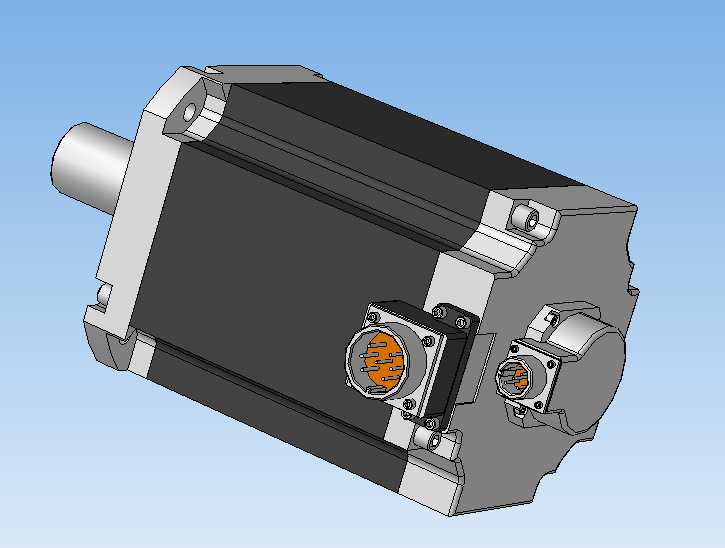

　　从功能特性上看，这款电机采用方形机座的结构设计，相比同功率段的圆形机座伺服，方形外壳的散热筋布局更合理，持续运行时的热平衡温度更低，能在长时间额定负载下维持输出扭矩不衰减。输出轴采用标准的圆柱轴带键槽结构，适配主流的联轴器、同步带轮安装规格，不需要额外定制转接件就能和多数传动部件匹配。机身尾部集成了两个航空接插件，分别对应动力供电与编码器信号传输，接插件采用侧装布局，相比尾部直出的接插件，能有效缩减电机轴向安装长度，在安装空间局促的设备内部，不会因为线缆弯折半径不足导致接插件受力损坏，同时接插件的固定座和机壳采用一体化铸造成型，抗振动性能更强，设备运行过程中不会出现接插件松脱导致的信号中断问题。

　　设计思路上，整个电机的结构拆分完全遵循工业设备的装配与维护逻辑，机壳采用分段式拼接结构，定子组件与机壳采用过盈配合加热装的工艺固定，转子组件做了高精度动平衡校正，额定转速下的振动值控制在行业标准允许的低区间内，不会因为自身振动影响设备的加工精度或运行稳定性。前端盖的轴承室采用双轴承支撑布局，靠近输出端的大规格深沟球轴承承受径向负载，内侧的角接触轴承抵消轴向窜动，即使是带径向负载的皮带传动场景，也能保证输出轴的回转精度，延长轴承使用寿命。编码器端的密封结构采用多层迷宫密封加密封圈的组合设计，能阻挡车间内的切削液雾气、粉尘进入编码器腔室，避免编码器码盘污损导致的位置反馈误差。

　　关于外形尺寸与安装边界，这款电机的安装法兰采用标准的大功率伺服安装尺寸，法兰止口、安装孔的位置度公差严格控制在0.02mm以内，和设备安装面贴合后能保证输出轴和传动部件的同轴度，避免因为安装偏心导致的轴承过早磨损、联轴器异响问题。机身的四个安装平面预留了足够的安装螺丝沉孔深度，不管是水平安装、垂直安装还是侧装，都能保证连接刚性，不会因为长期运行的振动导致固定螺丝松动。电机的整体轴向尺寸经过优化，在同功率段产品中长度更短，对于安装空间受限的设备，比如多轴排布的钻攻中心主轴旁的进给轴，或者紧凑布局的自动化模组，能有效节省设备内部的排布空间，不需要额外扩大设备机架尺寸。另外机身侧面预留了接地端子的安装位，现场接线时可以直接将设备地线接在指定位置，符合电气安全规范，避免因为电机外壳带电引发的安全隐患。

　　在实际选型适配的时候，这款电机的结构设计也考虑了不同工况的适配性，比如输出轴可以根据用户需求更换为带抱闸的版本，抱闸组件集成在电机后端盖内部，不会额外增加太多轴向长度，垂直轴安装时可以在断电时锁住转子，避免负载下滑引发的设备碰撞或安全事故。散热结构上，机壳的散热筋沿着电机轴向排布，不管是设备内部的强制风冷还是自然散热，都能形成顺畅的散热风道，不会出现局部热量堆积的问题，即使在环境温度较高的车间内，也能维持稳定的性能输出。整个三维模型的结构细节完整还原了实物的装配关系，从定子绕组的排布、转子磁钢的固定方式，到接插件内部的接线端子、密封件的安装位置都做了准确还原，做设备布局设计的时候，可以直接导入装配体中做干涉检查，提前排查安装过程中可能出现的空间冲突问题，不需要反复测量实物尺寸，能大幅缩短设备设计阶段的选型验证周期。
