三菱HF-KN43_B交流伺服电机结构设计

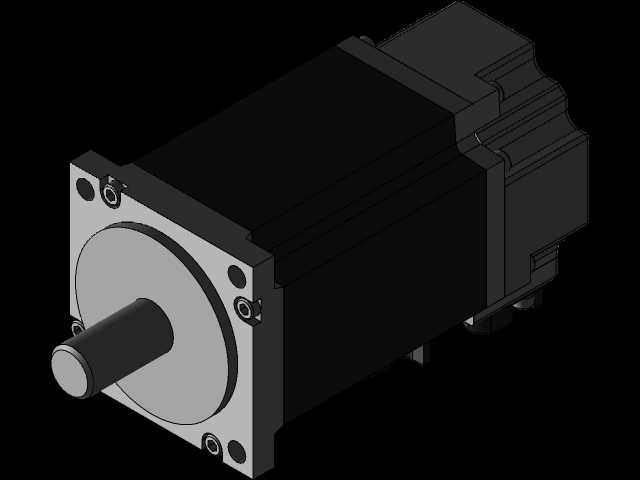

　　不会出现轴伸过长导致联轴器悬臂过长、或者轴伸过短无法完全锁紧的问题。从功能结构来看，电机本体分为定子壳体、后端编码器仓、侧出接线盒三个核心部分，定子壳体采用散热筋一体化的压铸结构，壳体表面的黑色涂层做了绝缘防锈处理，同时壳体的方形轮廓在安装时可以配合安装座的定位面做周向防转，不需要额外加工定位销孔就能满足大部分中低负载场景的固定需求。后端的编码器仓做了凸起的密封结构，仓体和定子壳体的配合面预留了密封槽的位置，实际装配时可以加装O型密封圈，避免车间内的切削液、粉尘进入编码器内部影响信号精度，编码器侧的出线做了弯型防水接头设计，线缆可以顺着电机壳体侧面走线，不会在电机尾部突出过多，在一些安装空间紧凑的设备内部，比如小型贴标机的送料轴、在自动化产线的定位传动场景里，伺服电机的选型与安装适配直接决定整套设备的重复定位精度与动态响应表现，这款HF-KN43_B型交流伺服电机的三维结构还原，完全围绕实际装机的工程需求搭建，没有做多余的外观美化，所有结构特征都对应实物的装配逻辑。做设备结构设计时，最先要确认的就是电机的安装边界，这款电机采用方形法兰安装结构，法兰端的四个安装孔位做了沉台设计，装配时内六角螺栓可以完全沉入沉台内，不会突出法兰端面，避免和负载端的安装平面产生干涉，输出轴为带键槽的圆柱轴，轴端的中心孔保留了加工基准特征，方便做同轴度校验，也能适配带顶丝的联轴器安装，输出轴的伸出长度经过实际测绘，刚好匹配常规400W级伺服对应的联轴器锁紧行程，

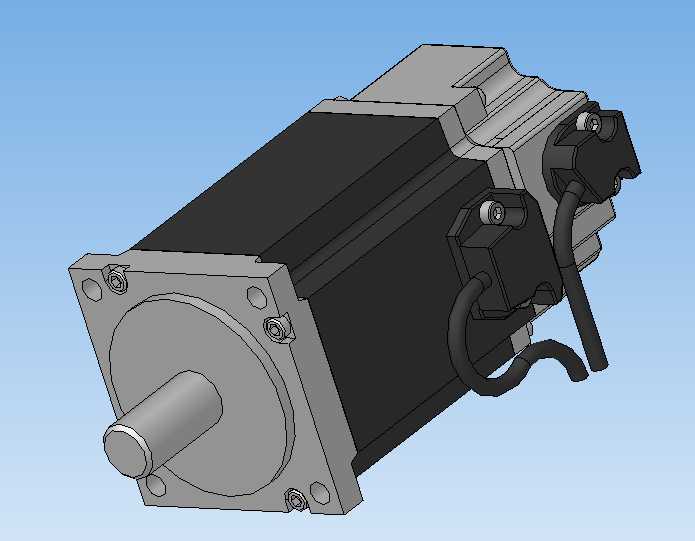

　　3C检测设备的平移模组尾部，这种侧出线的结构能大幅减少电机尾部的空间占用，避免和设备的钣金护板、拖链产生剐蹭。侧置的动力接线盒采用倾斜式安装设计，接线盒的固定螺栓位置做了内凹处理，接线时不需要把扳手伸到电机和安装座的缝隙里操作，在设备已经完成总装的后期维护场景下，电工可以直接在电机侧面完成动力线的拆装，不需要拆解周边的其他部件。接线盒引出的两根线缆分别对应动力线和编码器线，线缆的弯曲半径做了实际还原，建模时保留了线缆的自然弯折形态，方便结构工程师在做整机布线仿真时，直接参考线缆的最小弯曲半径预留走线空间，避免实际装机时线缆弯折过度导致内部线芯断裂。在做三维建模的过程中，所有配合面的公差带都按照实际装配要求做了预留，

　　比如法兰和负载安装面的平面度特征、输出轴和轴承位的同轴度特征、编码器仓和定子壳体的止口配合特征，都没有做简化处理，结构工程师可以直接把这个模型导入到整机装配体中，做干涉检查、安装孔位对齐、运动仿真时不需要再额外修正模型尺寸。实际应用场景中，这款400W级的交流伺服电机可以适配大部分中低负载的自动化传动场景，比如皮带输送机的驱动轴、小型机械手的旋转关节、包装设备的送膜机构、非标检测设备的平移滑台，在选型阶段，工程师可以直接通过这个模型确认电机的整体长度、最大回转半径，提前计算好电机和周边部件的安全距离，避免出现选型后安装空间不足的问题。另外模型还原了电机本体的所有安装细节，包括法兰端的定位销孔位置、壳体上的接地螺栓位置、

　　接线盒的进线口螺纹尺寸，在做安装板设计时，可以直接从模型中提取孔位参数生成工程图，不需要再反复核对实物样本的尺寸参数，减少设计阶段的尺寸核对工作量。从设计思路上来说，这款电机的结构完全围绕工业场景的易安装、易维护需求做了优化，没有多余的装饰性结构，所有外部特征都服务于装配和使用需求，比如壳体的棱角处都做了小倒角处理，装配时不会划伤操作人员的手部，接线盒的盖板采用卡扣加螺栓的双重固定方式，日常检查接线时只需要松开一颗螺栓就能翻开盖板，不需要完全拆下盖板避免零件丢失。在做运动仿真时，模型的转动副设置在输出轴的轴线上，工程师可以直接给转动副添加对应的转速、扭矩参数，模拟电机带动负载运行时的动态干涉情况，提前发现拖链、管线和电机本体的运动干涉问题。
