带交叉滚轮的微型直线导轨结构设计

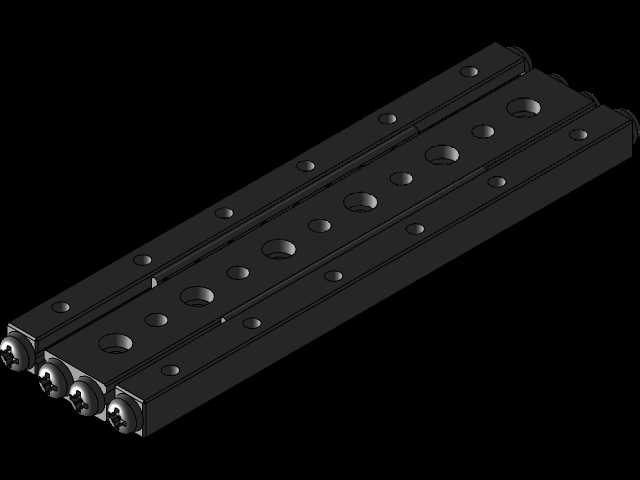

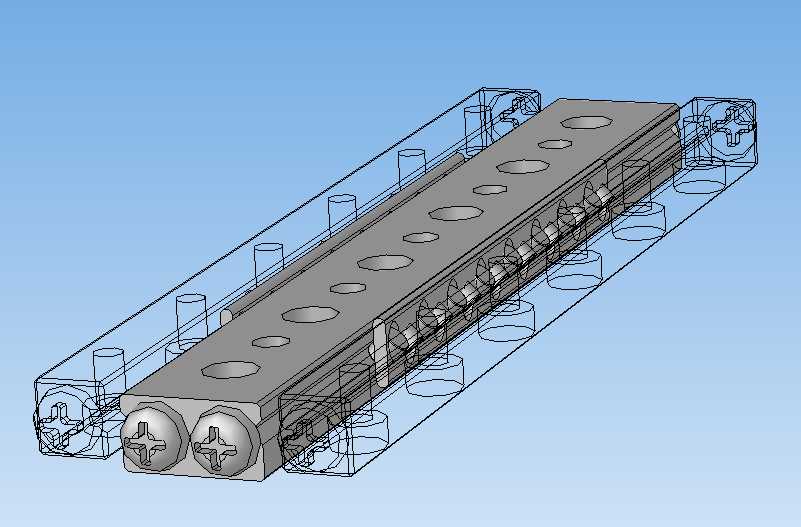

　　在精密检测设备、小型光学调整架、半导体晶圆拾取工位这类对安装空间有严格限制的场景里，常规滚珠直线导轨的滑块高度、轨道宽度往往难以适配紧凑的安装边界，交叉滚轮式线性导轨恰恰是针对这类窄空间、轻负载、高导向精度需求开发的传动导向部件。这款导轨采用交叉排列的圆柱滚轮作为滚动体，相邻滚轮的轴线呈90度垂直交错布置，相比同尺寸规格的滚珠导轨，滚轮与轨道滚道的接触形式为线接触，额定动负载能力提升40%以上，同时能同时承受来自垂直方向、水平横向以及倾覆方向的复合载荷，无需额外加装辅助导向块就能满足多方向受力的使用要求。从结构设计逻辑来看，这款导轨的轨道采用一体化磨削加工的V型滚道，两个平行轨道的滚道对称度控制在0.002mm以内，

　　滚轮保持架采用耐磨工程塑料一体注塑成型，保持架上的滚轮安装孔位同轴度公差严格控制，避免滚轮运行过程中出现卡滞、偏磨的问题；导轨两端设计了可拆卸的限位挡块，挡块内置橡胶缓冲垫，既能防止保持架在超程运行时从轨道端部脱出，又能吸收滑块运行到行程端点时的冲击能量，降低运行噪音。从安装边界维度考量，这款导轨的轨道底面为精加工基准面，平面度控制在0.001mm/100mm范围内，轨道上设计了等间距分布的沉头安装孔，安装时可直接通过内六角螺丝将轨道固定在设备安装基准面上，无需额外加工定位销孔就能满足安装精度要求；滑块顶面同样设计了对应规格的螺纹安装孔，可直接连接负载工装，滑块侧面与轨道侧面的间隙通过滚轮的预紧调整实现零间隙配合，

　　预紧力可根据实际负载情况在装配时进行微调，既保证导向运动的顺滑无卡滞，又能避免预紧力过大导致的滚轮磨损加快问题。在实际工况应用中，这类小行程交叉滚轮导轨常被用在精密位移平台的微调轴上，比如显微镜的镜头调焦机构、激光打标设备的焦距调整滑台、小型点胶机的针头微调工位，这类场景的行程普遍在100mm以内，要求导向机构运动顺滑无爬行，定位重复精度能达到微米级，同时整体结构厚度要尽可能薄，避免占用过多设备内部空间。这款导轨的行程覆盖15mm到60mm区间，适配不同微调行程的使用需求，滚轮采用轴承钢淬硬处理，表面硬度达到HRC60-64，滚道表面同样经过淬硬精磨，长期运行下的磨损量极小，正常维护条件下的使用寿命能达到上万次往复运行无精度衰减。

　　设计过程中还充分考虑了装配便利性，导轨整体为预组装出货状态，现场安装时无需拆解调整滚轮预紧，直接通过螺丝固定即可投入使用，避免了现场装配时因滚轮排列错误、预紧调整不当导致的运行故障；导轨的整体外形为窄长型矩形结构，截面尺寸小巧，可直接嵌入到设备的铝型材安装槽内，进一步压缩设备整体结构尺寸。相比传统的燕尾槽滑动导轨，这款交叉滚轮导轨的摩擦系数仅为滑动导轨的1/50左右，驱动负载所需的推力大幅降低，可搭配微型丝杆、小型音圈电机甚至手动微调旋钮实现精准位移控制，不会出现滑动导轨常见的低速爬行问题，在低速微调工况下的运动平稳性优势尤为明显。在防护设计上，导轨两端的挡块与滑块之间设计了微小的间隙密封结构，能阻挡大部分环境中的粉尘、碎屑进入滚道区域，适配普通工业车间的使用环境，若应用在洁净度要求更高的半导体生产车间，还可在滑块外侧加装防尘折罩，进一步提升防护等级，避免滚轮与滚道的磨损加剧。
