三菱HK系列直流伺服触摸电机三维结构

　　这款直流触摸电机的三维结构还原，完全围绕工业现场实际安装与选型需求搭建，没有做多余的外观美化，所有结构特征都对应量产实物的装配逻辑。从应用场景来看，这类电机主要覆盖中小负载的精密传动工位，常见于3C电子装配线的点胶、锁付机构，小型非标自动化设备的进给轴，还有部分对响应速度有要求的医疗检测设备传动单元，相比普通步进电机，它的低速扭矩输出更平稳，不会出现低速爬行的问题，带触摸检测的版本还能在轴端受到异常外力触碰时快速反馈信号，触发设备急停，避免机构撞机或者操作人员被夹伤，这也是它和常规直流伺服电机最核心的功能差异。

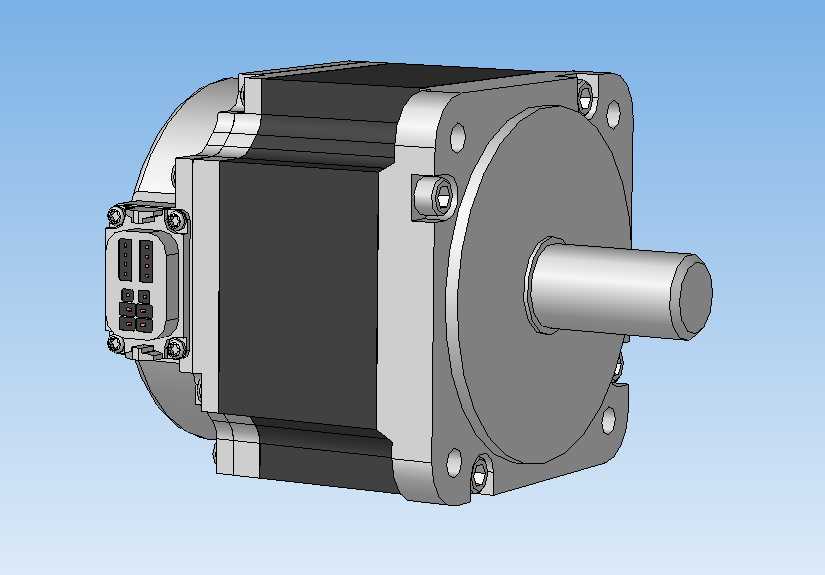

　　从设计思路上拆解，整个模型的结构拆分完全遵循实物的装配层级：最外侧的方形端盖采用安装法兰一体化设计，四个角的安装孔做了沉台处理，对应M5规格的内六角安装螺钉，孔位的中心距严格按照40mm伺服电机的通用安装标准做的适配，选型的时候不用额外改安装板的孔位，能直接替换同规格的其他品牌同功率电机。输出轴的轴径做了标准的8mm尺寸，轴端带平面铣边，方便联轴器锁紧的时候不会打滑，轴伸长度控制在24mm，刚好匹配常用的梅花联轴器、膜片联轴器的夹持范围，不会出现轴伸过长顶到编码器端、或者过短导致联轴器夹持力不足的问题。机身侧面的接线接插件做了快插结构的还原，接插件的引脚排布、防呆卡扣的位置都和实物一致，布线的时候不用额外做接插件的适配，接插件旁边的状态指示灯安装位也做了预留，方便设备调试的时候直接观察电机的运行状态。

　　机身的主体外壳采用拉伸铝型材的结构设计，表面的散热筋做了等距排布，既保证了电机连续运行时的散热面积，又不会因为散热筋过高导致整体安装尺寸超差，机身的总长度控制在86mm，算上前端输出轴的总长度是110mm，安装的时候不会和周边的走线槽、传感器支架产生干涉。后端盖的编码器安装腔做了密封结构的还原，对应的密封圈安装槽尺寸留了0.3mm的压缩余量，能达到IP54的防护等级，适配车间多粉尘、少量切削液飞溅的工况。

　　做结构设计的时候，很多工程师容易忽略电机的安装边界问题，这个模型里特意把所有超出安装法兰平面的结构都做了明确的尺寸标注参考：接插件突出机身侧面的高度是12mm，设计安装板的时候要在对应位置留出走线的缺口，避免接插件被安装板顶住导致插不到位；电机尾部的编码器保护盖突出后端盖平面8mm，设计电机拖链、走线支架的时候要预留足够的安全距离，避免设备运行过程中拖链摩擦到编码器端盖造成损坏。另外，电机转子的重心位置在模型里也做了对应的结构配重还原，做设备运动仿真的时候，能准确模拟电机加减速过程中的惯量匹配情况，不用再额外给模型添加虚拟配重参数，选型计算的时候可以直接调用模型里的质量、惯量参数，核对和负载的惯量比是否在合理区间，避免选的电机扭矩不够或者响应速度达不到设计要求。

　　从功能特性的还原度来看，模型里的触摸检测结构对应的轴端压力传导路径做了完整的装配关系体现：输出轴和前端盖之间的轴承选用了深沟球轴承，轴承内圈和轴的配合、外圈和端盖的配合都按照基孔制、基轴制的常用公差带做了间隙预留，实际装配的时候轴承能顺利压装，不会出现过盈量太大导致轴承转动卡滞、或者间隙太大导致输出轴窜动的问题。轴端的触摸触发弹片的安装位置也做了准确还原，当轴端受到超过设定阈值的轴向力时，弹片会触发内部的微动开关，给驱动器发送异常信号，这个结构的行程只有0.5mm，模型里也严格按照这个尺寸做了间隙预留，不会出现仿真的时候触发结构干涉的问题。

　　很多工程师在做三维选型的时候，经常会碰到下载的模型只有外观曲面，没有内部装配关系，没法做干涉检查和运动仿真的问题，这个模型的所有零件都是可编辑的实体结构，每个零件的配合关系都按照实际装配约束添加，不管是用来做设备的整体装配布局，还是拆出来做零件的二次改型设计，都能直接调用，不用再重新测绘结构。比如要给电机加装刹车模块，只要把后端盖的安装尺寸提出来，就能直接匹配对应的刹车安装法兰，不用反复核对安装孔位和轴的配合尺寸；要改出线方向，只要把侧面的接插件安装座旋转对应的角度，就能适配不同方向的布线需求，不用重新设计接插件的安装结构。
