适配25-29毫米轴的高扭矩安全链离合装置

　　在重载传动系统的布局设计里，过载保护环节的选型往往是容易被忽略却直接决定整套设备运维成本的关键，这款适配25至29毫米轴径的链离合结构，正是针对中高扭矩工况下的传动安全需求做的定向设计。不同于传统摩擦片式离合器在持续过载下容易出现烧片、磨损量骤增的问题，这种链式结构的扭矩传递依托多排精密滚子链与两侧链轮齿的啮合完成，啮合接触面积更大，单齿承载的应力被均匀分散到多节链节上，在同等外形尺寸下能传递的额定扭矩比同规格摩擦式结构高出40%左右，尤其适合矿山输送、重型农机、冶金辅机这类启动冲击大、负载波动频繁的场景。

　　从实际安装边界来看，该结构的轴向安装尺寸做了紧凑化处理，输入端轴孔覆盖25到29毫米的常用中径轴段，轴孔内预留了标准平键槽位，不需要额外加工转接套就能直接装在对应轴径的动力输出端与负载输入端之间，径向最大轮廓尺寸控制在合理范围，不会因为加装离合结构导致原有传动系统的护罩、机架出现干涉。设计时特意将链轮的齿形做了修缘处理，链节啮合入齿时的冲击被大幅降低，日常运行时的传动噪音比普通链传动结构低15分贝左右，同时链节采用了耐磨合金钢材质，表面做了渗碳淬火处理，链板的抗疲劳强度能满足连续8000小时以上的重载运行要求。

　　功能逻辑上，这套离合结构的安全触发机制完全依托链传动的啮合脱开特性实现，当负载端扭矩超过预设的安全阈值时，作用在链节上的径向力会克服内置的弹性压紧力，让两侧链轮产生相对轴向位移，带动链条与链轮齿逐步脱开，瞬间切断动力传递，不会像刚性联轴器那样直接打齿、扭断轴段，也不会像摩擦式结构那样因为打滑产生高温引燃周边的润滑油脂。触发过载保护后，只要移除过载负载，手动盘动输入端让链轮齿与链节重新对位啮合，就能快速恢复传动，不需要更换易损件，现场运维的操作门槛极低。

　　设计过程中还考虑了不同工况的适配性，压紧弹簧的预紧力可以通过端盖的调节螺母做微调，用户可以根据自身设备的实际额定扭矩调整脱开阈值，不需要更换内部零件就能覆盖一定区间的扭矩保护需求。结构的润滑腔做了密封式设计，日常运行时链条与链轮的啮合面始终处于油浴润滑状态，不会因为现场粉尘、碎屑进入啮合面导致异常磨损，在多粉尘的车间、户外露天作业场景下也能稳定工作。不同于部分集成式离合结构需要定制配套的安装法兰，这款结构的两端连接尺寸完全符合通用传动件的安装标准，能直接替换同轴径的刚性联轴器、普通链条联轴器，不需要对原有设备的机架、轴段做二次改造，设备升级改造成本极低。

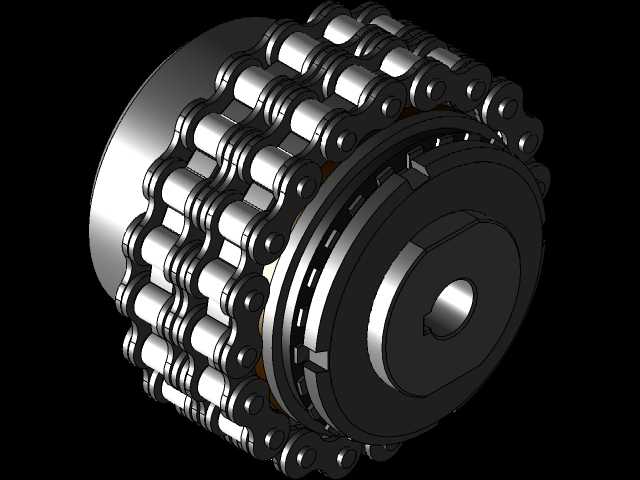

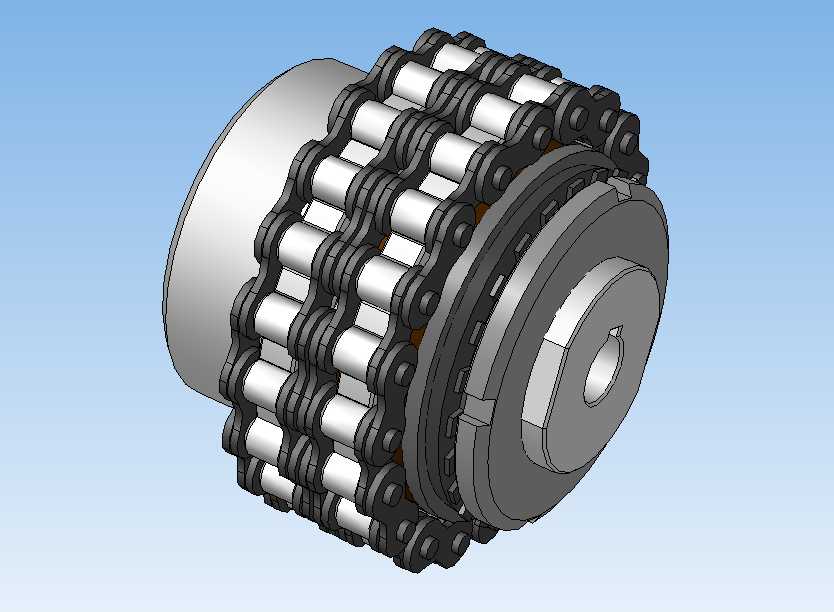

　　从三维建模的细节来看，所有链节的铰接间隙、链轮的齿形公差都按照实际加工的公差带做了还原，建模时没有做过度简化，链板的倒角、销轴的铆接端、弹簧的节距都和实物完全一致，导入到装配环境中做运动仿真时，能真实模拟出啮合传动、过载脱开的完整动作过程，不会出现干涉、穿模的问题，结构工程师在做整套设备的传动布局时，可以直接调用这个模型做干涉检查、扭矩匹配验算，不需要重新测绘建模，能大幅缩短前期设计的周期。在实际选型应用中，这类链式安全离合器尤其适合用在皮带输送机的驱动端、破碎机的给料传动端、大型农机的动力输出轴位置，这些场景的共性是负载波动大，容易因为卡料、异物进入导致瞬间扭矩飙升，传统的刚性连接结构很容易出现断轴、打齿的故障，加装这款离合结构后，能把过载故障的维修时间从原来的几小时缩短到几分钟，大幅降低非计划停机带来的生产损失。
