铝型材安装可调式工业显示支撑装置

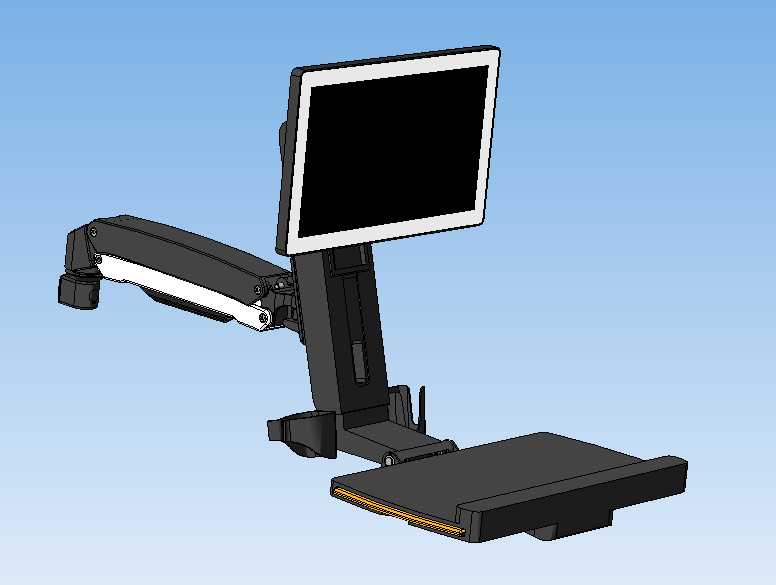

　　这套可调式工业显示支撑装置，主要面向工业生产现场的操作工位配套需求设计，适配各类铝型材搭建的设备机架、生产线操作工位、检测台架等安装场景，解决工业现场操作终端的安装固定、位置调节问题，让操作人员在不同作业姿态下都能获得舒适的屏幕观察视角，同时预留的扩展置物平台可承载键盘、扫码枪、操作手册等工位常用物品，减少工位零散物品摆放的杂乱问题。

　　从结构设计逻辑来看，整套装置采用多段铰接悬臂作为核心调节结构，每段铰接节点都设置了阻尼锁紧结构，调节时只需施加适当外力即可带动悬臂转动、俯仰，调整到目标位置后阻尼结构可自动锁止，无需额外拧动紧固件，适配现场操作人员频繁调整视角的使用需求。悬臂的活动覆盖范围经过合理规划，水平方向可实现近180度的转动覆盖，垂直方向可根据操作人员的坐姿、站姿作业需求调整高度差，屏幕安装端支持俯仰角度调节，可匹配不同身高操作人员的视线角度，避免长期低头或仰头观察屏幕带来的职业疲劳。

　　安装端采用铝型材专用卡扣式固定结构，无需在铝型材上额外打孔攻丝，只需将固定卡扣卡入铝型材的标准T型槽内，拧紧锁紧螺钉即可完成整套装置的固定，适配市面上主流规格的工业铝型材，安装过程无需复杂工装，单人即可在十分钟内完成整套装置的装调。屏幕安装端采用通用VESA安装孔位设计，可适配绝大多数工业显示屏、触控一体机的安装尺寸，无需额外定制转接板，降低现场选型适配的成本。

　　装置下方集成的一体化置物平台采用防滑边缘设计，平台表面做了防滑纹理处理，放置在平台上的键盘、小型操作终端不会因为设备振动或者悬臂调节出现滑落问题，平台的承载能力经过结构校核，可承载不超过5kg的工位物品，满足常规工位的置物需求。整套装置的走线全部采用悬臂内部隐藏式走线设计，显示屏的电源线、信号线可从悬臂内部的穿线腔穿过，避免线缆外露在生产现场被剐蹭、拉扯导致的接触不良或者线缆损坏问题，同时也让工位外观更加整洁，减少现场清洁的死角。

　　从安装边界尺寸来看，整套装置收拢状态下的横向伸出长度较短，不会在设备未使用时占用过多的工位通道空间，完全展开后可延伸至工位操作面的正前方，满足操作人员近距离操作触控屏的需求。固定底座的尺寸经过优化，不会占用铝型材上过多的安装空间，旁边可预留足够位置安装按钮盒、警示灯等其他工位配件。所有铰接位置都采用耐磨工程塑料衬套，长期调节使用不会出现金属磨损导致的松动问题，阻尼力经过调校，既不会因为阻尼过大导致调节费力，也不会因为阻尼过小出现屏幕下垂、位置漂移的问题，适配工业现场长期高频使用的工况。

　　在实际应用中，这类支撑装置可配套用于自动化生产线的HMI操作终端安装、检测设备的显示终端支撑、装配工位的作业指导书显示屏安装、设备调试工位的临时显示终端固定等多个场景，相比固定式的屏幕安装支架，可调式结构可适配不同作业场景下的视角需求，尤其是在多班次轮换作业的工位上，不同操作人员可根据自身的操作习惯快速调整屏幕位置，无需工具即可完成调节，大幅提升工位的人机适配性。整套结构的受力经过有限元校核，在最大伸出长度下承载常规重量的工业显示屏也不会出现结构变形、悬臂下沉的问题，所有外露结构件都做了圆角处理，避免操作人员在调整过程中被尖锐边角划伤，符合工业设备的安全设计要求。
