HF-JP11K1M大功率交流伺服电机结构

　　这款交流伺服电机的三维结构还原，完全围绕工业现场实际安装与运行需求搭建，没有多余的装饰性设计，所有结构特征都对应实体产品的功能逻辑。从应用场景来看，这类大功率伺服电机常被用在重载自动化生产线的进给轴、大型桁架机械手的升降驱动、注塑机的射胶与锁模机构、数控龙门机床的直线轴传动，还有物流分拣线的重型摆轮驱动单元上，相比普通步进电机，它能在低速段输出额定大扭矩，同时保持转速波动控制在极小范围内，满足高精度位置控制的要求。

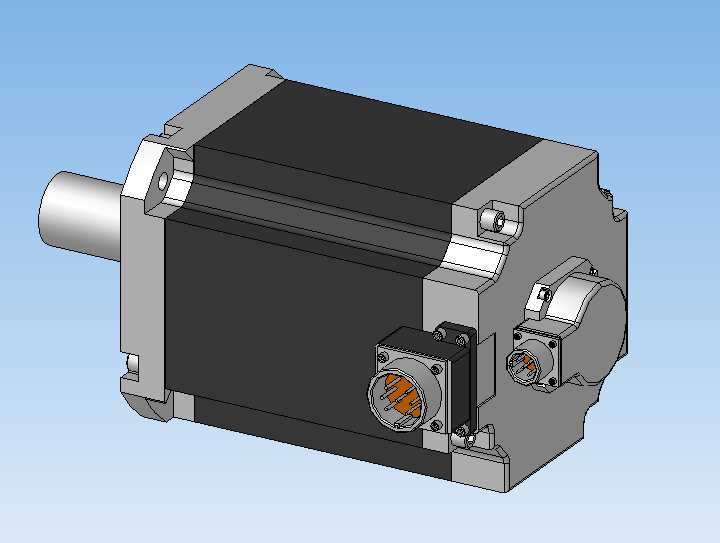

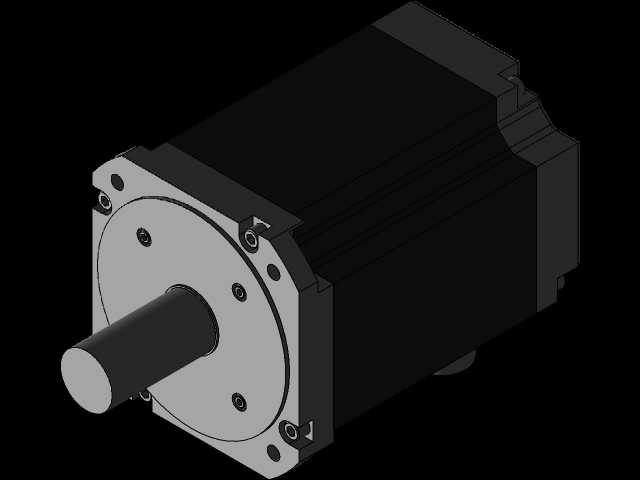

　　从结构设计思路上看，建模时优先还原了安装边界的所有关键尺寸：输出轴采用标准圆柱形轴伸，带键槽结构，方便和联轴器、同步带轮或者行星减速机输入端做刚性连接，轴伸的伸出长度、轴径公差都严格对应实体样本参数，避免选型安装时出现干涉；电机本体的方形机座采用散热筋一体化设计，机座四个角预留的安装孔位孔距、沉孔深度都做了精准还原，不管是法兰安装还是脚座安装，都能直接在装配体里匹配安装板的孔位，不用二次核对尺寸。机座侧面的两个航空连接器位置也做了准确还原，一个是动力电源接口，一个是编码器反馈接口，接口的朝向、插针排布、连接器外螺纹尺寸都和实物一致，布线时可以直接在三维环境里预留线缆弯曲半径，避免现场接线时出现线缆弯折过度或者和周边结构剐蹭的问题。电机尾部的编码器保护罩做了可拆卸结构的还原，实际维护时不需要拆解电机主体就能更换编码器或者调整零点，建模时也保留了保护罩和机座连接的螺丝孔位，方便做维护场景的装配模拟。

　　功能特性上，这款电机的结构设计充分考虑了工业现场的恶劣工况：机座采用高强度铸铝材质建模，表面做了氧化处理的质感还原，既保证结构强度又能控制整体重量；输出轴端的密封结构做了细节还原，能防止车间内的切削液、粉尘进入电机内部损坏轴承；后端的散热风扇结构虽然在模型里做了简化，但风路的走向和机座散热筋的排布是匹配的，长时间高负载运行时能把绕组产生的热量快速带走，避免电机过热降容。在做设备整体装配时，这款模型可以直接导入产线的总装配体里，核对电机和周边传动部件的同轴度，检查电机安装后是否和设备的钣金护罩、管线槽存在干涉，还能模拟电机带减速机安装时的整体长度，提前预留安装空间，不用等实物到场才发现尺寸不匹配的问题。对于做电气选型的工程师来说，模型里还原的连接器位置也能帮助规划线缆走线路径，计算所需的线缆长度，提前预制线缆，减少现场接线的工作量。

　　很多工程师在做设备设计时，容易忽略电机尾部编码器接口的插拔空间，这款模型特意保留了接口周围的操作空间尺寸，在装配时可以直接模拟插拔连接器的动作，确认预留的操作空间足够工人在不拆解周边部件的情况下完成接线作业。另外电机的重心位置也按照实体产品的重量分布做了对应，在做设备整体的受力分析时，可以直接赋予模型对应的材质密度，计算安装板的承重需求，验证安装螺栓的强度是否满足重载运行时的震动要求，避免设备运行时因为电机震动导致固定螺栓松动或者安装板变形。
