集成制动功能的交流伺服电机结构设计

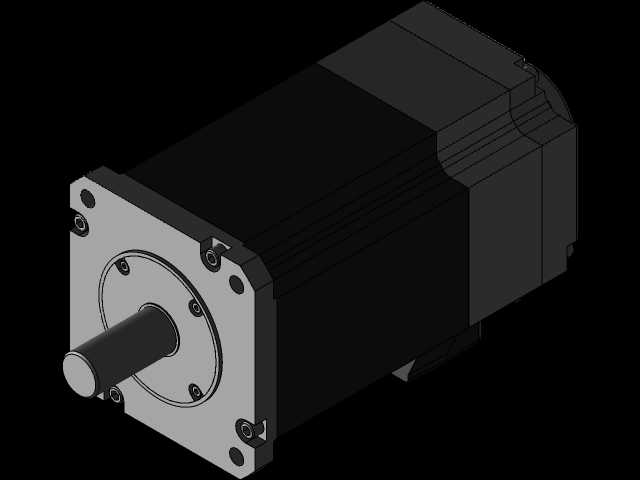

　　在自动化产线的垂直轴传动、精密机床进给轴、机器人关节驱动这类需要断电位置保持的场景里，普通伺服电机往往需要额外加装外置制动单元，不仅占用安装空间，还会因为同轴度偏差引入传动误差，集成制动器的交流伺服电机就是针对这类痛点开发的一体化驱动部件。这款电机的设计核心是将失电式制动模块集成在电机非输出端的尾座内部，没有额外的外置凸起结构，整体安装法兰尺寸与同功率段常规伺服电机保持一致，设备改造时可以直接替换原有电机，不需要重新调整安装座的孔位与连接尺寸。从结构细节来看，电机本体采用方形叠片定子外壳，外壳表面的散热筋做了等距排布，兼顾壳体刚性与自然散热效率，输出端采用高精度角接触轴承组，能承受径向与轴向的复合负载，适配同步带轮、联轴器、

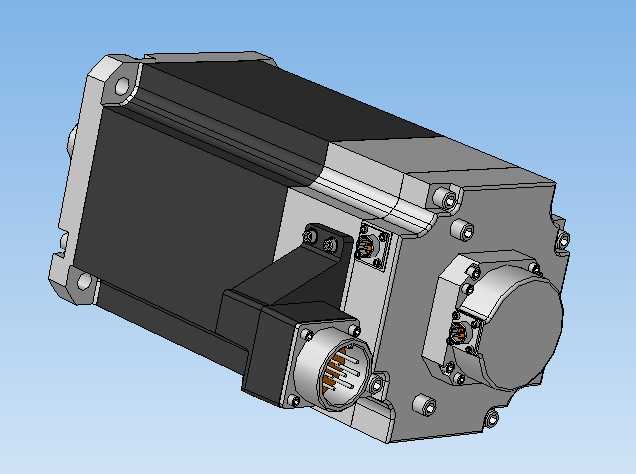

　　行星减速机等多种连接方式。制动模块采用摩擦片式失电制动结构，电机通电时电磁线圈吸合摩擦片，解除制动状态，电机轴可以自由转动；断电时弹簧压紧摩擦片，直接锁死电机转子，避免垂直轴负载下滑、工位偏移等问题，制动响应时间控制在毫秒级，能满足高速运行工况下的紧急停机需求。设计过程中，首先确定了电机的额定扭矩与转速匹配区间，对应60机座的安装尺寸，输出轴轴径、键槽尺寸完全符合通用伺服的安装规范，编码器接口与动力接口布置在电机侧方的接线盒内，接线盒采用可旋转结构，能适配不同方向的走线需求，避免线缆弯折半径过小导致的损坏。安装边界方面，电机输出端的止口尺寸、安装孔位的中心距公差严格控制在IT7级精度，保证与设备安装面的贴合度，

　　尾端的制动模块没有超出电机方形外壳的外轮廓，整电机的总长比同功率不带制动的常规伺服仅增加不到10%，在紧凑安装空间里也能顺利布置。从实际应用角度，这类带制动的伺服电机不需要额外配置制动安装支架、联轴器等附件，减少了装配环节的同轴度调整工作量，集成式结构也避免了外置制动器容易进尘、进水的问题，防护等级可以达到IP65，适配车间多尘、有切削液飞溅的加工场景。在结构建模过程中，所有零件的配合公差都做了明确标注，定子与转子的气隙均匀性通过轴承室的同轴度公差来保证，制动摩擦片的磨损间隙预留了调整空间，后期维护时只需要拆开尾端盖就可以调整弹簧压力，不需要整体拆解电机。电机的动力连接器采用快插式结构，针脚定义与主流伺服驱动器兼容，

　　编码器侧预留了电池接口，支持绝对值编码器的断电位置记忆，配合制动器的双重位置保持，能在设备突然断电时牢牢锁住负载位置，避免工件坠落、撞刀等安全事故。不同于外置制动的拼接结构，这款集成设计的电机在做动平衡校正时，将制动转子与电机转子作为整体做动平衡处理，高速运行时的振动值远低于分体式结构，运行噪音也更低，适合用在对噪音控制有要求的精密检测设备、电子组装产线等场景。
