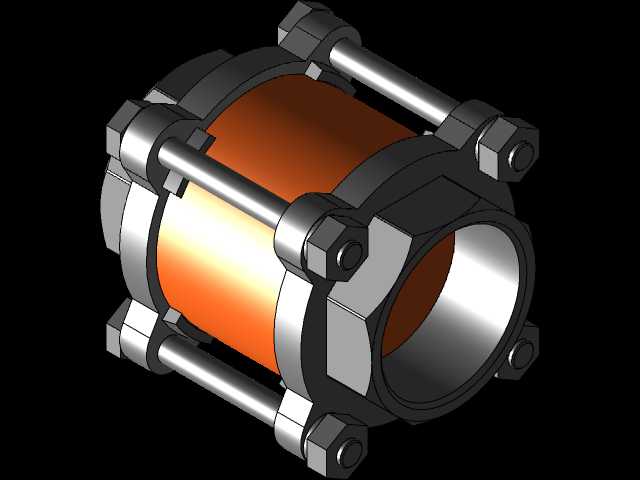

两寸管道用对夹式分散水过滤装置

　　这款适配2英寸公称通径管道的分散式水过滤结构，主要面向民用供水支路、小型工业循环冷却水回路、暖通空调水系统支管等场景的在线过滤需求，安装位置通常选在水泵入口端、换热设备进水侧、精密用水器件前端的直管段上，用来拦截水流中裹挟的焊渣、锈屑、泥沙、生料带残段等固体杂质，避免杂质磨损叶轮、堵塞换热流道、卡阻阀件密封副，降低下游设备的故障概率。从结构设计逻辑来看，整体采用对夹式分体装配思路，没有采用传统过滤器的螺纹或法兰一体式壳体，而是将壳体拆分为对称的进出口端压盖，中间夹持过滤内芯与密封组件，通过周向均匀布置的四根长螺栓配合六角螺母实现整体锁紧，这种设计的优势在于壳体加工难度低，后期拆洗过滤芯时不需要将整个壳体从管路上完全拆卸，

　　只需松开螺母即可拆分端盖取出滤芯，维护操作空间要求更小，适合管路排布紧凑的安装场景。进出口端采用与2英寸管道匹配的承插式对接结构，对接端面预留了密封槽位，安装时可适配橡胶平垫或O型圈实现端面静密封，避免管路压力下的渗漏问题，整体安装边界与同通径的对夹式止回阀接近，不需要额外加长直管段，可直接替换同通径管段上的冗余配件，不需要大幅改动原有管路排布。过滤核心采用分散式过流结构，不同于普通Y型过滤器单侧壁面进流的设计，这款结构的过滤内芯采用周向均匀布孔的筒状结构，水流从入口进入后可沿整个滤芯周向分散穿过滤孔，杂质被拦截在滤芯内侧的容杂腔内，这种分散过流的设计能大幅降低单处滤孔的过流流速，减少杂质对滤孔的冲刷磨损，

　　同时有效降低过滤器整体的流阻，在同等过滤精度下压损比普通Y型过滤器低30%左右，适合对管路压损有严格要求的重力流或低压供水系统。周向布置的锁紧螺栓采用对称排布，拧紧时可按对角线顺序分次锁紧，保证两端压盖对密封件的压紧力均匀分布，避免单侧压紧力过大导致密封件偏磨、压溃，同时螺栓的外露长度做了限位设计，拧紧后螺母端面与压盖凸台齐平，不会出现螺栓过长干涉周边管路或保温层的问题。壳体外部的六角凸台结构是专门为管钳安装设计的受力位，安装时可直接用管钳夹持凸台位置调整过滤器的安装角度，不需要夹持壳体圆柱面，避免装夹过程中夹伤壳体表面或导致壳体变形。过滤芯的孔径适配常规水路系统的防护需求，可拦截粒径1mm以上的固体杂质，

　　容杂腔的容积设计满足常规工况下3-6个月的杂质存储量，不需要频繁拆洗，当进出口压差超过0.1MPa时即可拆洗滤芯，清洗后可重复使用，不需要更换易耗配件。在实际选型适配时，需要注意该结构的额定工作压力适配1.6MPa及以下的常温水路系统，介质温度范围在0-80摄氏度，不适用于高温蒸汽、强腐蚀化学介质、高浓度污水的过滤场景，安装时需注意壳体上标注的水流方向箭头，避免反向安装导致过滤功能失效，同时建议在过滤器前后加装压力表，实时监测压损变化判断滤芯堵塞情况。从建模细节来看，所有配合面的公差都按机械加工常用的IT7级精度预留，密封槽的尺寸符合GB/T 3452.3的O型圈安装标准，螺栓孔的位置度公差控制在0.2mm以内，保证装配时各零件可顺利对位，不会出现螺栓穿不上、密封件错位的问题，整体结构没有复杂的曲面特征，所有零件都可采用常规的车削、钻孔工艺加工，制造成本较低，适合批量生产应用。
