带制动功能直流触控伺服电机结构

　　这款带制动功能的直流触控电机，在自动化产线的定位工位、精密输送单元的启停控制场景中应用十分广泛，尤其适配需要断电保持位置、频繁启停换向的精密传动链路，比如电子元器件贴装设备的送料轴、小型检测设备的分度驱动单元，都能看到这类集成制动结构的直流电机身影。从实际使用场景来看，普通直流电机在断电后会因为负载惯性出现滑转，无法在指定位置锁止，而集成制动模块的这款电机，能在供电切断的瞬间通过制动结构锁止输出轴，避免负载移位，在垂直安装的升降驱动场景下，还能防止断电后负载下坠，提升设备运行的安全冗余。

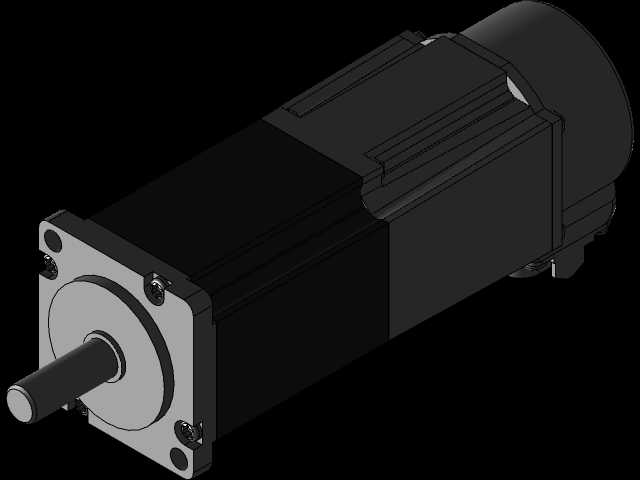

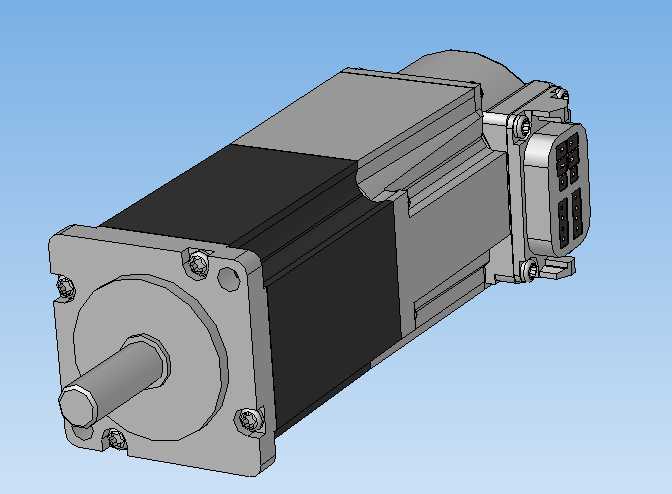

　　从结构设计思路来看，这款电机采用方形安装法兰的布局，输出轴端采用标准的轴伸配合平键槽的连接形式，能直接匹配市面上通用的联轴器、同步带轮等传动连接件，不需要额外定制转接结构，降低选型适配的成本。电机本体分为三个功能段：靠近输出轴的是制动模块集成段，中间是定子转子的动力输出段，尾端是接线与控制接口段，三段式的同轴布局保证了整体的转动惯量均匀分布，减少高速运转时的径向跳动。尾端的集成接口采用多针航空插形式，将动力供电、制动控制、触控反馈的线路整合在同一个接口内，避免现场布线时出现错接漏接的问题，同时接口处做了台阶式的密封结构，能适配车间内有少量切削液飞溅、粉尘漂浮的工况环境。

　　在安装边界的设计上，方形法兰的四个安装孔采用对称分布设计，孔位公差按照精密传动级的要求管控，安装时能直接和设备的安装板定位止口配合，不需要反复调整同轴度。电机本体的外径尺寸控制紧凑，在排布多轴联动的设备结构时，相邻轴的电机不会出现安装干涉，能有效压缩设备的整体安装空间。输出轴的轴伸长度经过优化，既保证和传动件的配合长度足够传递额定扭矩，又不会因为轴伸过长导致悬臂负载过大，影响轴承的使用寿命。制动模块的制动力矩匹配电机的额定输出扭矩，锁止时不会出现输出轴滑移，同时制动的响应时间控制在毫秒级，能满足高速启停工况下的位置精度要求。

　　从功能特性来看，这款直流电机的触控反馈功能，能实时采集输出轴的转动位置、负载扭矩变化，将信号反馈给设备的控制系统，当出现负载卡滞、扭矩超限的情况时，能及时触发制动停转，避免电机堵转烧毁或者传动部件损坏。电机的外壳采用散热筋结构设计，在长时间连续运转的工况下，能通过外壳的散热结构将定子产生的热量及时散出，不需要额外加装散热风扇，进一步压缩了电机的整体体积。内部的轴承采用两端固定的支撑形式，能承受一定的径向负载和轴向负载，适配带轮、齿轮等不同形式的传动负载，不需要额外加装支撑轴承座。

　　在实际选型适配时，需要注意安装面的平面度公差，若安装面平面度过差，会导致电机法兰受力变形，影响内部轴承的同轴度，进而导致运转噪音增大、轴承寿命缩短。接线时需要将制动模块的供电线路和电机动力线路做区分，按照控制逻辑匹配制动的触发时序，避免在电机高速运转时突然触发制动，导致制动片过度磨损。这款电机的结构设计充分考虑了现场安装、使用维护的便利性，制动模块采用模块化设计，后期维护时不需要拆解电机的定子转子部分，就能单独更换制动摩擦片，降低设备的后期维护成本。整体结构的三维建模过程中，对各个配合面的公差、安装孔的位置度都做了明确的标注，能直接导出工程图用于生产加工，也能直接导入设备的整体装配模型中做干涉校验，帮助结构设计人员在研发阶段就排查出安装空间不足、传动配合错位等问题，缩短设备的研发周期。
