三菱GM SHYP-RT系列蜗轮减速电机结构

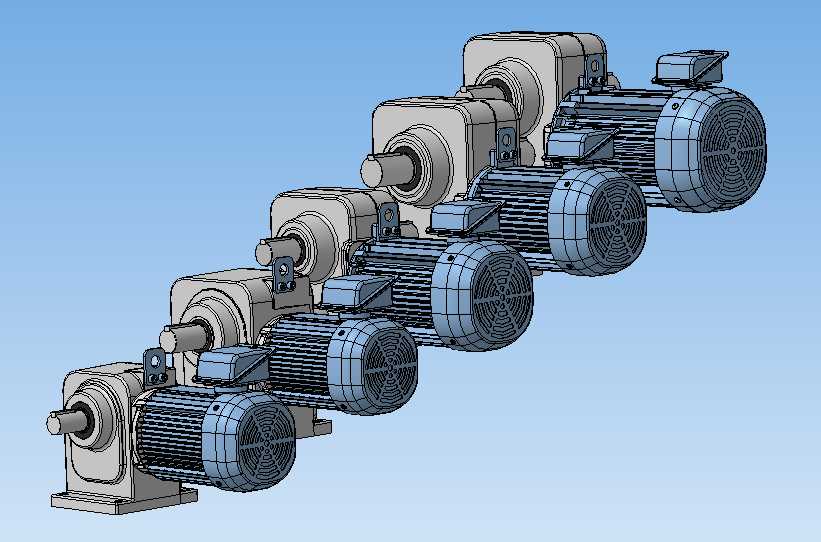

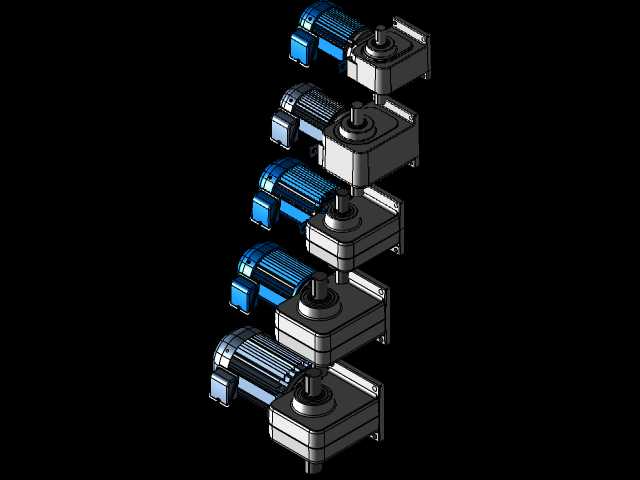

　　在自动化生产线、物流输送设备、食品包装机械这类对输出扭矩有较高要求、安装空间受限的工况里，蜗轮蜗杆结构的减速电机一直是动力单元选型里的常见选项，这次拆解建模的0.75-2.2kW功率段GM SHYP-RT系列机型，覆盖了中小负载传动场景里绝大多数的安装适配需求。从结构布局来看，整个电机采用一体化集成设计，将异步电机单元与蜗轮蜗杆减速腔直接铸接为整体，没有额外的对接法兰盘冗余结构，这一点在设备侧装、仰装这类安装空间局促的场景里优势很明显——不需要预留联轴器的安装避让空间，也不用额外加工电机与减速箱的对接定位止口，整机的同轴度在出厂装配时就已经通过箱体的一体镗孔保证，现场安装只需要固定输出轴端的负载连接件、接好动力线即可完成部署。

　　设计过程中首先要考虑的是蜗轮副的啮合特性，这类斜置蜗轮与渐开线蜗杆的配合，本身具备反向自锁的特性，在倾斜输送、升降类机构里可以省去额外的制动单元配置，不过建模时需要注意蜗杆的导程角取值，要匹配对应功率下的传动效率区间，0.75kW小功率段导程角控制在4度左右就能保证可靠自锁，2.2kW大功率段适当放大导程角到6度，避免传动效率过低导致电机温升超标。箱体的散热筋布局是沿着电机轴向与减速腔周向交错布置的，不是统一的平行筋条，这样在设备运行时不管是电机端自带的风叶冷却风，还是车间环境的横向气流，都能顺着筋条间隙带走热量，不会出现局部散热死区，建模时特意还原了筋条的拔模斜度与根部圆角，避免实际铸造时出现应力集中开裂的问题。

　　安装边界方面，整个系列不同功率段的输出轴中心高保持统一的安装基准，底脚安装孔的孔距采用等差递进设计，也就是说同系列不同功率的机型在替换时，不需要重新加工设备机架的安装孔位，只需要对应调整输入电源线的线径即可，这对设备后期的运维替换非常友好。输出轴采用平键连接结构，轴端预留了螺纹孔，方便安装链轮、齿轮、同步带轮这类负载连接件时做轴向锁紧，避免设备正反转切换时出现连接件窜动的问题。减速腔的注油孔与放油孔分别布置在箱体的顶部与侧下方，注油孔的位置刚好对齐蜗轮副的啮合区上方，加注润滑脂时可以直接覆盖啮合接触面，不需要拆开箱盖就能完成日常维护，放油孔的位置低于腔体内的最低油位，换油时可以完全排空旧的润滑脂，不会残留杂质加剧蜗轮齿面的磨损。

　　从实际应用场景来看，这类蜗轮电机常用在辊道输送机的驱动端、包装机械的送膜机构、自动化立体仓库的堆垛机行走单元里，因为本身的输出转速低、输出扭矩大，不需要额外搭配多级齿轮减速就能满足低速大扭矩的输出需求，而且蜗轮副的传动平稳性比圆柱齿轮减速更好，运行时的噪音更低，在对车间噪音有要求的食品、医药生产车间里适配性很强。建模时还原了电机接线盒的可旋转结构，接线盒可以根据现场走线方向调整四个方向的出线位置，不需要额外加装走线弯头，减少了现场布线的接头数量，也降低了线缆折损的概率。电机后端的风罩采用格栅式结构，格栅的倾斜角度与风叶的出风方向匹配，既能阻挡大体积杂物进入风叶腔，又不会过多阻挡冷却风的流通，风罩与电机端盖采用卡扣加螺栓的双重固定，设备运行时的振动不会导致风罩松动脱落。

　　需要注意的是，这类蜗轮减速电机的输出轴不能承受过大的径向载荷，所以在选型搭配链轮、带轮的时候，要尽量将传动件靠近箱体轴承位安装，减少悬臂长度，避免输出轴出现弯曲变形，建模时也还原了输出轴轴承位的轴肩定位结构，轴承采用深沟球轴承搭配推力轴承的组合，既能承受径向传动负载，也能承受一定的轴向推力，适配带一定轴向力的传动场景，比如螺旋输送机的驱动端。整个系列的箱体采用铸铁材质，表面做喷塑处理，在潮湿、多粉尘的车间环境里也能有不错的防锈能力，安装底脚做了加厚处理，螺栓孔周围设计了加强筋，避免固定螺栓锁紧时出现底脚开裂的问题。
