双行程交叉滚轮式线性直线导轨结构

　　在精密滑台、检测工位位移机构、小型自动化装配单元的直线导向环节，这类带交叉滚轮的线性导轨是替代传统滚珠导轨的高刚性选项，尤其适合安装空间紧凑、同时需要承受多方向复合载荷的工况。不同于常规滚珠导轨靠钢珠点接触承载的形式，交叉排布的滚轮在滚道内为线接触，同等安装截面下的额定静载荷能提升40%以上，低速运行时不会出现滚珠滑移导致的爬行问题，在微米级进给的微调场景下优势明显。

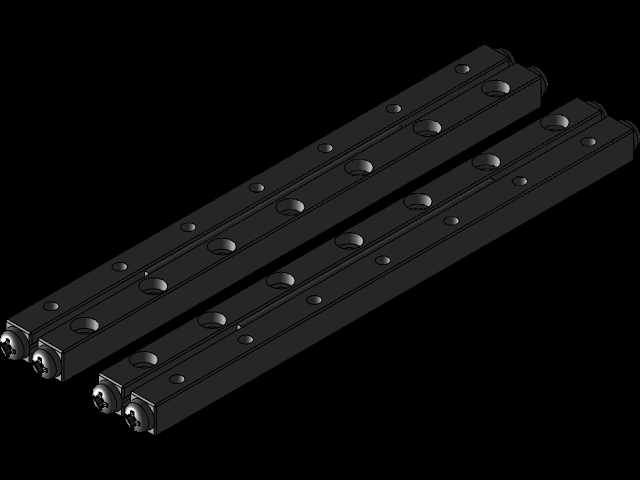

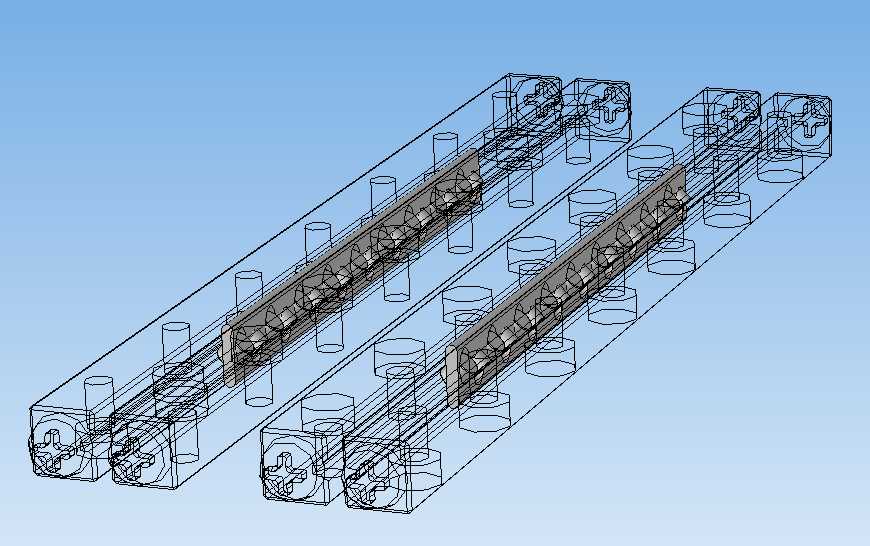

　　从结构设计逻辑来看，这款导轨采用双轨并行的对称布局，单根导轨的滚道采用90度V型截面，相邻滚轮的轴线呈90度交叉排布，可同时承受垂直向下、侧向倾覆、以及反向抬起的多方向载荷，无需额外增加辅助导向块就能满足悬臂式安装的受力需求。滚轮内部自带预紧调整结构，装配时可通过端部的调节螺钉微调滚轮与滚道的预压量，既消除传动间隙，又不会因为预紧力过大导致运行阻力陡增，常规工况下预紧力调整到运行无反向间隙、手动推滑动座无卡顿即可。

　　实际选型时需要重点关注安装边界尺寸，这款导轨覆盖1.5mm微行程与70mm常用行程两个规格，微行程款适配精密检测探头的微调位移场景，安装孔位采用M2.5内六角螺钉固定，导轨底面平面度要求控制在0.02mm以内，避免安装基面不平导致导轨变形卡滞；70mm行程款适配小型工装的换位滑台，安装孔间距匹配常规20mm铝型材的槽位间距，可直接集成在型材搭建的自动化设备框架上，无需额外加工转接板。滑动座的安装面预留了4个M3螺纹孔，可直接固定负载工装，负载安装面与导轨导向方向的平行度需要控制在0.03mm以内，防止偏载导致滚轮局部磨损加剧。

　　从应用场景适配性来说，这类交叉滚轮导轨不需要复杂的润滑回路，滚轮自带的密封防尘结构可阻挡常规车间环境下的粉尘碎屑进入滚道，维护周期比普通滚珠导轨长2-3倍，在3C产品小零件装配、实验室精密检测仪器、半导体晶圆微调工位这类对运行平稳性要求高、维护空间有限的场景下适配性极强。设计建模时需要重点校验滚轮与滚道的接触应力，常规45号钢淬火处理的滚道硬度达到HRC58-62时，额定动载荷可满足100万次往复运行的寿命要求，若用于高负载冲床周边的送料工位，可将滚道材质更换为轴承钢，进一步提升耐磨性能。

　　建模过程中需要注意导轨端部的限位结构设计，滑动座运行到行程端点时，端部的缓冲阻尼块可吸收硬碰撞的冲击力，避免滚轮受冲击载荷出现点蚀破损；导轨侧面的基准面需要做0.01mm的形位公差标注，装配时以该基准面为定位基准，可保证两根并行导轨的平行度控制在0.02mm以内，防止运行时出现卡滞。不同于滑动摩擦的普通导轨，交叉滚轮导轨的摩擦系数稳定在0.003-0.005之间，驱动功率仅为同规格滑动导轨的1/10，搭配小型步进电机即可实现平稳驱动，不会出现低速蠕动问题。在做三维装配校验时，需要预留滚轮的维护空间，导轨侧面距离设备钣金护板的间隙不小于5mm，方便后期调整预紧力或者更换磨损的滚轮组件，不需要整体拆解导轨就能完成维护作业。
