带制动功能直流触控伺服电机结构

　　这款集成制动功能的直流触控电机，在自动化产线传动、精密工位进给、小型专用设备动力输出场景中有着广泛适配性，尤其适合需要断电锁止、精准位置保持的工况，比如电子元器件贴装工位的进给轴驱动、小型检测设备的转盘动力、物流分拣线的摆轮驱动单元，都能看到这类集成制动结构电机的应用。不同于普通开环步进电机，这款电机自带的制动模块可以在动力切断的瞬间完成轴系锁止，避免垂直安装工况下的负载滑落，或是分度工位停止后的位置偏移，不需要额外加装外置制动抱闸，能大幅缩减设备安装空间，简化传动链路的结构设计。

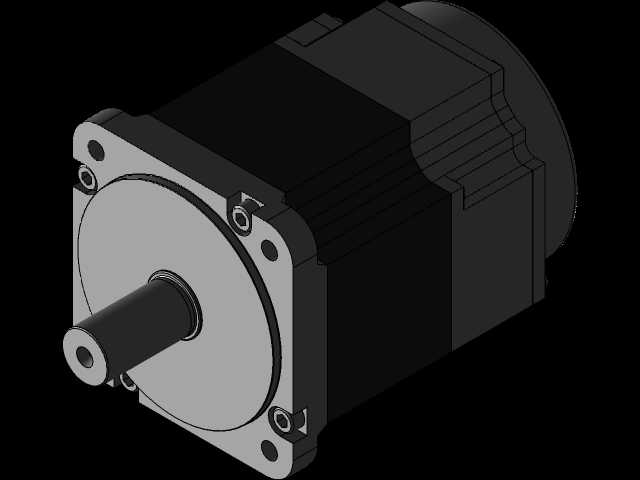

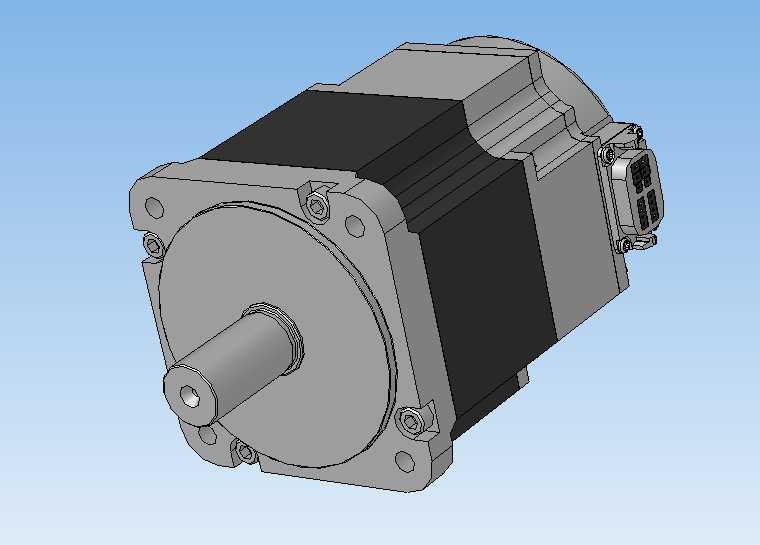

　　从结构设计逻辑来看，这款电机采用方形安装法兰的布局，法兰端面上预留了四个均布的安装沉孔，适配主流的NEMA标准安装尺寸，安装时可以直接通过螺栓固定在设备的安装立板或者减速箱输入端，不需要额外加工转接法兰，能降低结构件的加工成本。输出轴采用单伸端光轴配合扁位的设计，既可以通过联轴器连接负载轴，也可以直接套装同步带轮、齿轮等传动件，轴端中心的螺纹孔可以用来锁紧传动件，避免高速运转时传动件发生轴向窜动。电机本体的壳体采用分段式拼接结构，中段的定子封装部分做了散热筋的隐性处理，既保证壳体的结构强度，也能在持续运转时通过壳体表面散出定子绕组产生的热量，避免长时间高负载运转出现过热退磁的问题。尾部集成的电气接插件采用防呆式多针接口，接线时不需要逐一分辨线序，直接对准卡扣插合即可完成动力线与制动控制线的连接，接插件自带的密封结构可以阻挡车间内的粉尘、切削液雾气进入电机内部，适配车间复杂的使用环境。

　　在实际选型适配时，需要重点关注这款电机的安装边界尺寸：方形法兰的安装孔位中心距符合行业通用的安装规范，输出轴的伸出长度、轴径尺寸可以匹配常规的联轴器夹持范围，电机本体的总长控制在紧凑范围内，即使是安装空间局促的小型桌面设备、内嵌式传动工位，也能顺利完成布置。制动模块集成在电机后端盖内部，没有额外向外突出的结构，不会增加电机的轴向安装尺寸，对于安装空间有严格限制的场景十分友好。

　　这款电机的触控功能集成在驱动控制链路中，可以通过外部控制信号直接触发转速调整、转向切换以及制动动作，不需要额外外置复杂的控制模块，对于设备开发人员来说，可以简化电气控制回路的设计，减少外围元器件的使用数量。在结构建模过程中，这款模型完整还原了电机的所有外部安装特征，包括法兰安装孔的沉孔深度、输出轴的扁位尺寸、尾部接插件的针脚布局与外形轮廓、壳体上的固定螺栓位置，在做设备整体装配干涉检查时，可以直接导入模型进行匹配，不需要再对电机模型做二次修整，能大幅缩短结构设计阶段的建模周期。建模时对电机的圆角过渡、安装面的平面度特征都做了还原，既保证模型的轻量化，也不会丢失关键的安装配合特征，在做工程图导出时，可以直接提取安装尺寸用于安装板的孔位加工，避免出现尺寸偏差导致的装配问题。

　　在实际应用中，这类带制动的直流电机相比普通电机，在安全性能上有明显优势，当设备出现意外断电时，制动模块会在毫秒级时间内完成轴系锁止，避免负载移位造成的设备损坏或是生产安全问题，在垂直升降的小型工位、需要精准停位的旋转工站中，这种特性是普通电机无法替代的。模型的细节处理上，还原了壳体表面的材质分区，前端盖与后端盖采用金属切削加工的质感，中段定子封装部分的表面处理特征也做了区分，在做设备方案渲染时，可以直接赋予材质生成效果展示图，不需要再对模型做外观面的拆分处理。
