西门子KTP400人机界面面板带安装固定结构

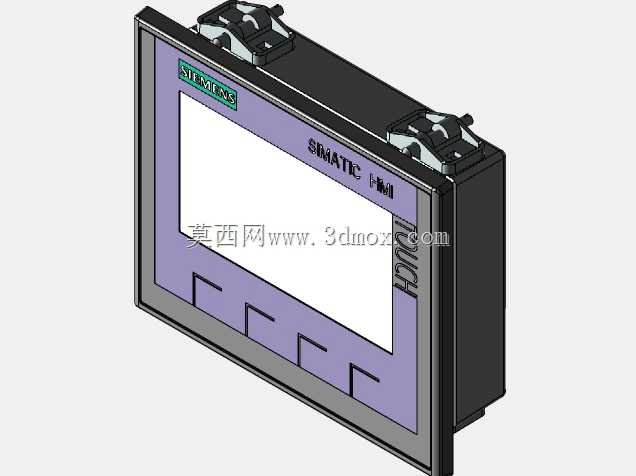

　　在离散制造产线的控制柜布局、小型单机设备的操作端改造、分布式IO站点的本地交互单元设计中，这类紧凑型触控人机界面是出现频率极高的核心交互部件，本次呈现的结构完整还原了设备本体与配套安装固定结构的全部细节，可直接用于控制柜开孔校核、安装干涉检查、操作工位人机工程模拟等实际工程场景。从实际使用场景来看，这类4寸级别的小型HMI通常部署在设备旁侧的操作立柱、控制柜门板、小型单机设备的机身正面，承担设备参数设置、运行状态可视化、故障报警弹窗提示、手动操作指令下发的核心功能，相比大尺寸屏体更适合空间局促的安装点位，也能满足常规单设备的交互需求，不需要占用过多柜内布线空间。从结构设计细节来看，屏体正面采用紫色边框搭配黑色包边的经典工业设计，

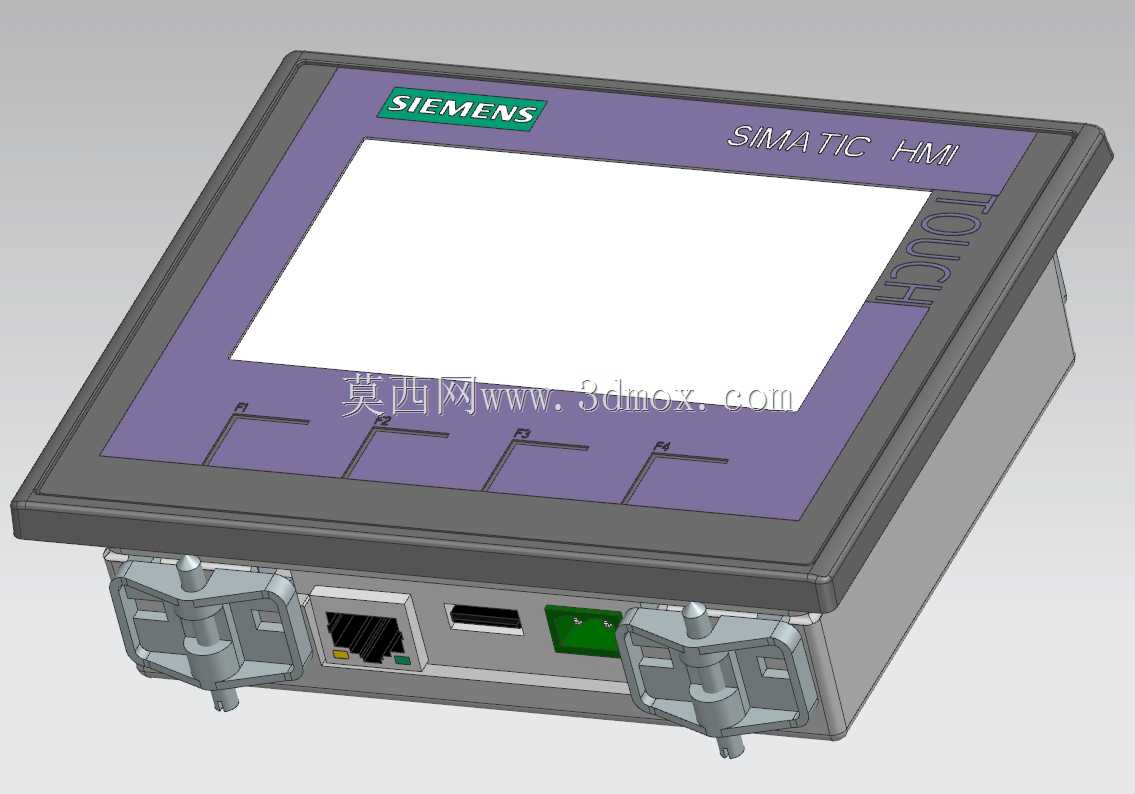

　　正面上方预留西门子品牌标识区域与SIMATIC HMI系列标识位，右侧集成触控功能标识，正面下半区设置四个实体功能按键，可对应设置为常用功能的快捷触发键，弥补纯触控操作在戴劳保手套场景下的操作精度不足问题；触控区域为4英寸矩形显示区，屏体正面做了轻微的斜边倒角处理，避免安装后边缘割手，也能减少灰尘在屏体边缘的堆积。屏体背部的接口布局完全还原实物配置，从左至右依次分布安装卡扣固定位、以太网通讯接口、USB数据传输接口、电源接线端子，每个接口的周边间隙、接口插拔空间都做了准确还原，在做三维布线模拟时可以直接校核网线接头、USB插头、电源端子的插拔操作空间，避免实际安装时出现接口被周边结构件遮挡、插头无法完全插入的问题。

　　配套的安装固定结构采用两侧对称的快装卡扣设计，卡扣上预留了锁紧螺丝的安装位，安装时只需要将屏体从控制柜正面塞入预先开好的安装孔，再从柜内将两侧卡扣卡入屏体背部的卡槽，拧紧锁紧螺丝即可完成固定，不需要额外的安装支架或者固定法兰，这种快装结构能大幅减少现场安装的工时，也能保证屏体与柜门板之间的贴合紧密度，达到面板安装的IP防护等级要求。在安装边界的尺寸还原上，模型准确还原了屏体的嵌入深度、安装孔所需的开孔尺寸、卡扣的锁紧行程、背部接口伸出屏体本体的长度，在做控制柜三维布局时，可以直接将该模型导入装配体，校核屏体背部与柜内线槽、导轨、端子排之间的安全间隙，避免出现安装后屏体背部顶到柜内元器件、布线空间不足的问题；

　　同时也能模拟操作工位的视角，确认屏体安装高度、倾斜角度是否符合现场操作人员的视线范围，减少后期安装完成后的位置调整工作量。从设计思路的还原度来看，整个模型没有做多余的结构简化，屏体正面的按键触感凸台、背部接口的内部挡片、卡扣上的防滑齿纹、安装螺丝的头部槽型都做了细节呈现，既可以用于设备的整体装配可视化展示，也能用于安装指导动画的制作，甚至可以作为同类小型HMI产品结构设计的参考样本，对比不同品牌同尺寸屏体的安装结构差异，为非标设备的HMI选型提供直观的三维参考。在实际工程应用中，很多工程师在选型阶段只能拿到厂家提供的二维尺寸图，很难直观判断屏体安装后与周边结构的干涉情况，这类完整的三维模型可以直接导入装配环境，提前完成开孔尺寸标注、安装空间校核、布线路径规划，减少现场安装时的返工概率，尤其是在小型设备的紧凑布局设计中，每一寸安装空间都需要精确计算，准确的三维模型能大幅提升设计效率，避免因为尺寸估算错误导致的门板开孔过大、屏体安装不稳、接口无法使用等问题。
