HF-JP15K1M交流伺服电机结构设计

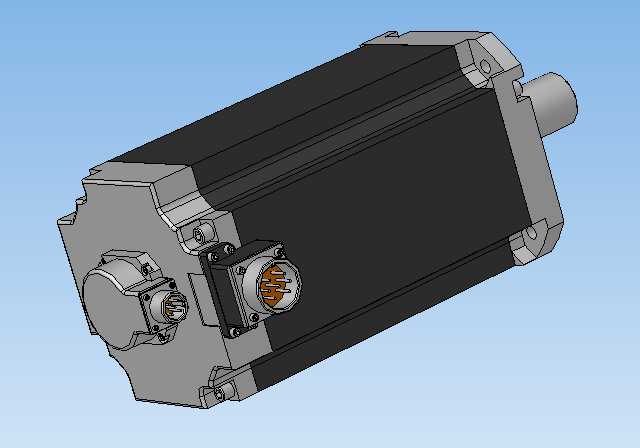

　　在自动化生产线、数控机床、工业机器人关节驱动这类对位置精度、转速稳定性有严苛要求的场景里，交流伺服电机是核心执行单元，这款HF-JP15K1M规格的伺服电机三维结构，完整还原了量产机型的所有装配细节，可直接用于设备布局阶段的干涉校验、安装工装设计以及驱动系统匹配校核。从结构布局来看，电机主体采用方形机座设计，区别于传统圆形机座的伺服产品，方形外壳的四个安装平面可适配多种安装姿态，不管是水平卧式安装在设备机架的安装面上，还是垂直法兰式安装在传动机构输入端，都能通过机座上的预制安装孔完成固定，不需要额外加工转接板，能有效缩减设备整体的装配空间占用。输出轴端采用标准圆柱轴伸设计，轴端预留的键槽结构可适配同步带轮、联轴器、行星减速机输入端等多种传动连接件，轴伸的长度与直径尺寸严格匹配通用伺服安装规范，选型时不需要额外定制转接轴，可直接替换同功率段的其他同规格伺服产品，降低设备改型的设计成本。电机尾端的动力与编码器连接器采用侧出式航空插头结构，连接器的安装座通过四颗内六角螺钉固定在机座尾端的端面上，插头内部插针的排布区分了动力回路与编码器信号回路，建模时完整还原了插针的排布位置与插头的锁紧结构，在做设备布线设计时，可直接根据插头的外形尺寸预留线缆弯折空间，避免出现线缆与周边结构件干涉的问题。端盖部分采用分体式装配结构，前端盖与后端盖通过长螺栓贯穿定子机座完成锁紧，端盖与机座的配合面设置了定位止口，保证前后轴承室的同轴度，

　　建模时还原了止口的配合公差带对应的尺寸关系，在做电机拆解维修的模拟装配时，可直观看到装配顺序与配合间隙。定子部分的铁芯与绕组结构在模型中做了简化但保留了外形轮廓，可用于校核电机本体的散热空间，这款电机采用自然冷却加外壳散热筋的结构？不对，从模型来看机座外表面是光滑平面，实际量产机型是通过机座金属外壳直接与安装面接触传导散热，所以在设备设计时，安装面需要保证足够的平面度与接触面积，才能保证电机满负载运行时的散热效率。转子部分的磁钢结构隐含在电机内部，模型保留了转子与输出轴的一体化结构，可直观看到输出轴的支撑跨距，前后轴承分别布置在前端盖与后端盖的轴承室内，轴承选型匹配15kW功率段的径向与轴向负载要求，在做传动系统负载校核时，

　　可根据轴伸的受力点位置计算轴承的额定动载荷是否满足工况要求。安装边界方面，这款电机的机座截面尺寸、安装孔位间距、轴伸长度都符合对应功率段伺服电机的通用安装尺寸规范，在做设备布局时，不需要重新测绘电机外形，直接调用该模型即可完成安装空间的预留，机座侧面的连接器突出高度也做了1:1还原，可避免出现电机安装后连接器与设备护板、走线槽碰撞的问题。从设计思路来看，这款电机的结构优先考虑了工业现场的安装便利性与维护性，侧出的连接器不需要在电机轴向方向预留线缆插拔空间，适合安装空间轴向受限的场合，比如多轴排布的机械手关节附近、机床工作台的驱动位，方形机座的平面也方便安装散热块或者温度传感器，用于监测电机运行时的温升。另外，

　　电机后端盖预留了制动器安装位？不对，从模型尾端结构来看，没有突出的制动器结构，这款是不带抱闸的标准机型，如果需要带抱闸的版本，可在尾端直接扩展制动器模块，安装孔位已经在后端盖上做了预留，不需要更改机座主体结构。在做三维装配时，该模型的所有零件都按实际装配关系做了约束，可直接做运动仿真模拟，模拟电机输出轴旋转时与周边传动部件的运动关系，校验传动过程中是否存在干涉，也可用于制作设备的维修拆解动画，指导现场运维人员完成电机的拆装维护。对于结构设计从业者来说，这个模型的价值不在于外观渲染，而在于所有安装尺寸、配合结构都与实际量产产品一致，不需要反复核对样本手册的尺寸参数，直接调入装配体即可完成布局设计，能大幅缩短设备开发阶段的选型与建模周期，避免因为尺寸测绘错误导致的安装干涉问题。
