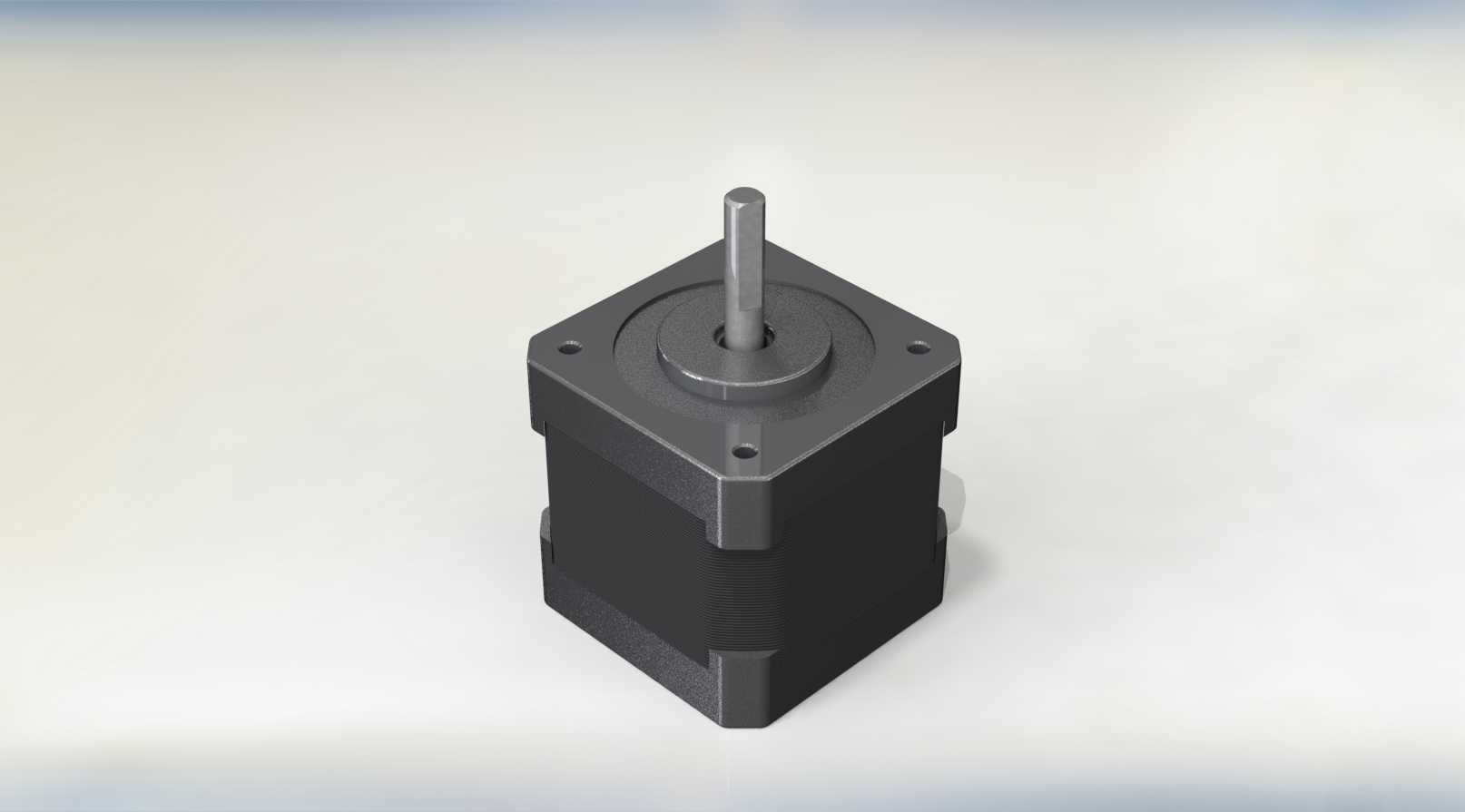

Nema17规格40mm机身步进电机结构模型

　　做小型自动化设备结构设计的工程师，对Nema17规格的步进电机肯定不会陌生，这款40mm机身长度的型号，是桌面级3D打印机、小型数控雕刻机、桌面点胶工位、轻载皮带滑台这类设备里出镜率极高的驱动部件。很多刚入行的结构设计师做装配校核的时候，总习惯直接调用厂商给的简化STEP模型，那些模型往往会省略安装面的倒角细节、出线端的凸台尺寸、轴伸端的卡簧槽位置，真到做装配干涉检查的时候，很容易出现电机和安装座碰边、轴伸长度不够连轴节装不到位、出线口和设备侧盖干涉的问题，这个模型把这些容易被忽略的结构细节都做了还原，能直接用来做整机的装配干涉校验。

　　从实际安装边界来看，这款Nema17电机的安装法兰是标准的42mm见方结构，四个安装孔的中心距保持31mm的行业通用尺寸，安装孔为贯通式设计，适配M3规格的内六角圆柱头螺钉，安装面的平面度公差在模型里做了对应还原，能直观看到法兰面和机身主体的衔接倒角，设计安装座的时候不用再额外留避让空间。机身主体长度为40mm，是同规格里扭矩输出和安装空间平衡得比较好的尺寸段，既不会像34mm短机身款那样高速下扭矩掉得太厉害，也不会像48mm长机身款那样在紧凑设备里挤占过多走线空间。轴伸部分的直径是5mm的标准尺寸，轴端做了平切处理，适配常规的5mm孔径抱紧式连轴节，轴伸的有效长度、轴根处的卡簧槽位置都做了准确还原，设计连轴节锁紧位置的时候，能直接对照模型确认锁紧螺钉不会碰到电机前端盖。

　　从实际应用场景来说，这款电机的适用范围覆盖了大部分轻载自动化工位：在桌面级FDM3D打印机里，它可以用来驱动X、Y轴的皮带传动机构，40mm机身的保持扭矩足够带动打印头在200mm/s的移动速度下不丢步，机身的发热水平也能匹配打印机长时间连续工作的散热需求；在小型数控雕刻机里，它可以用来驱动Z轴的丝杠升降机构，轴伸的平切结构能保证和丝杠连轴节之间没有传动间隙，避免下刀的时候出现扎刀问题；在小型皮带输送线上，它可以搭配同步轮驱动100mm宽度以内的轻型输送带，输送重量在5kg以内的小型工件完全足够；在自动化设备的小型料仓换位机构里，它可以驱动转盘做定角度旋转，步距角1.8度的特性配合细分驱动器，能实现0.1度以内的定位精度，满足小型电子元件的上料换位需求。

　　设计思路上，这个模型完全按照实物的装配层级做了拆分还原：前端盖、定子机身、后端盖、输出轴四个主要部件的配合关系都做了准确表达，前端盖的轴承安装位、后端盖的出线口凸台都没有省略，甚至机身表面的散热筋结构都做了对应建模，做热仿真的时候可以直接参考散热筋的表面积计算自然散热的效率。很多工程师做设备布局的时候，容易忽略电机出线口的方向，这个模型把后端出线口的凸台尺寸、出线方向都做了明确表达，布局的时候可以提前预留走线的弯曲半径，避免设备装好之后电源线被弯折过度导致内部断线。另外电机四个安装孔的沉头深度也做了还原，选安装螺钉的时候可以直接对照模型确认螺钉长度，不会出现螺钉拧到底顶到电机内部绕组的问题。

　　从选型适配的角度来说，这款40mm长度的Nema17步进电机，适配的驱动器是常规的两相四线步进驱动器，工作电流一般在1.2A到1.7A之间，保持扭矩大概在0.4N·m左右，做设备选型的时候，只要负载的折算扭矩在0.15N·m以内，用这款电机搭配16细分的驱动器，运行的平稳性完全能满足要求。模型里的机身外形尺寸和实物的公差带保持一致，最大外形尺寸的偏差控制在0.1mm以内，做安装板设计的时候，安装孔的位置公差可以按照IT7级来标注，加工出来的安装板不用二次修配就能直接把电机装上去。另外轴伸部分的同轴度在模型里也做了对应体现，设计连轴节的时候，连轴节的径向跳动公差可以控制在0.05mm以内，保证传动过程中没有额外的径向负载，延长电机前端轴承的使用寿命。

　　很多新手设计师做结构的时候，总觉得电机是标准件不用仔细核对尺寸，实际上不同厂商生产的同规格Nema17电机，在后端盖出线口尺寸、前端盖凸台厚度、轴伸卡簧槽位置这些细节上都会有细微差别，这个模型还原的是行业内通用的公模结构尺寸，大部分市售的同规格电机都能匹配这个安装尺寸，用这个模型做前期的结构布局，后期换不同厂商的电机的时候，不用重新修改安装板的设计，能减少很多后期改图的工作量。另外在做设备的安全防护设计的时候，模型里的电机外形轮廓准确，可以直接用来设计电机的防护外罩，确认外罩和电机表面的间隙，保证散热空间足够的同时，不会让操作人员碰到运转的电机输出轴。
