三桥电气KB-D系列三极断路器结构模型

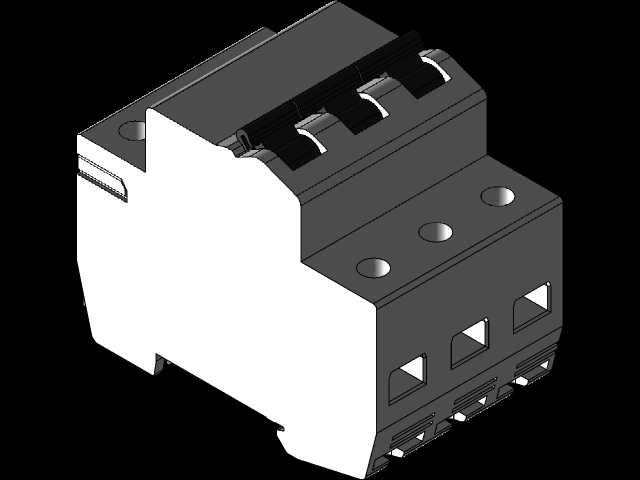

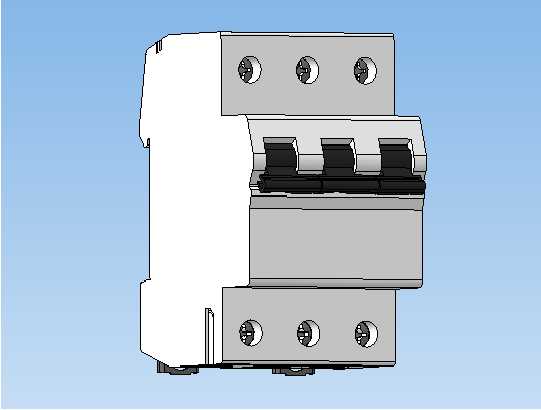

　　这款三极开关的三维建模，完全参照民用及工业低压配电场景的实际安装需求搭建，日常在写字楼配电井、厂房动力柜、住宅入户总闸位置都能见到同类型产品的身影，核心作用是为三相交流回路提供过载、短路故障的快速分断保护，避免线路过热起火、用电设备烧毁的风险。从结构设计逻辑来看，模型还原了模数化配电产品的典型特征，整体采用标准DIN导轨安装的卡扣结构，背部预留的卡槽可以直接卡入35mm标准电气安装导轨，不需要额外打孔固定，适配市面上绝大多数成品配电箱的安装梁尺寸，单极宽度匹配18mm模数标准，三极总宽度控制在54mm，并排安装时不会和相邻的漏电保护器、隔离开关产生空间干涉。进出线端的接线端子采用沉孔式设计，模型还原了端子内部的压线板结构，

　　实际使用时可以容纳6-25平方毫米的铜芯导线接入，端子上方的紧固螺丝位置预留了标准螺丝刀操作空间，安装接线时不需要额外倾斜工具就能完成锁紧操作。操作手柄的位置做了分合闸状态的结构区分，手柄向上抬起为合闸导通状态，向下扳动为分断断开状态，手柄表面的防滑纹理也做了细节还原，戴绝缘手套操作时也能有足够的摩擦力避免打滑。外壳部分采用上下扣合的装配式结构，模型还原了外壳侧边的卡扣连接位，实际生产中外壳采用阻燃PA66材料注塑成型，能够耐受分断时产生的电弧高温，不会出现外壳熔融引燃的情况。内部的三个极位独立设置灭弧室结构，每个极位的进出线端之间都有金属栅片式灭弧结构，分断大电流时能够快速切割熄灭电弧，避免极间拉弧短路。

　　建模过程中严格对齐了实物的安装边界尺寸，高度方向从导轨安装面到手柄顶部的总高度控制在88mm，深度方向从柜内安装面到外壳前端的尺寸为70mm，配电箱选型时只要预留深度大于80mm的安装空间，就可以顺利完成柜门闭合，不会出现开关顶到柜门的问题。在设备选型适配场景中，这款三极开关可以匹配额定电流32A-63A的三相负载，常见的三相异步电机、商用中央空调外机、车间小型动力设备的配电回路都可以选用，模型还原的接线端子间距、安装孔位、操作手柄行程都和实物完全一致，做配电盘三维布线模拟时，可以直接套用这个模型完成铜排、导线的路径规划，提前规避接线时端子距离过近、导线弯折半径不足的问题。不同于单极开关只保护单路相线，三极结构可以同时分断A、B、

　　C三相相线，出现故障时能够同时切断三相电源，避免出现单相断电导致的设备缺相运行故障，在三相平衡负载的配电场景中，这种三极开关的保护可靠性远高于三个单极开关拼凑的方案。模型还还原了开关侧面的联动结构，三个极位的操作机构通过内部联动轴连接，手动操作任意位置都能实现三极同步分合，不会出现某一极延迟分断的情况，有效降低了带载分断时的电弧烧蚀风险。从建模细节来看，外壳表面的脱模斜度、接线端子的倒角、操作手柄的限位凸台都做了还原，没有做过度的简化处理，做电气柜装配仿真时，可以直接用来做干涉检查，模拟开关分合闸过程中手柄和周边线槽、元器件的安全距离，确保实际装配完成后操作顺畅，不会出现部件磕碰的问题。
