三菱HG-RR103A伺服电机三维结构模型

　　在自动化产线的传动选型环节，伺服电机的三维模型精度直接决定了后续机构装配的干涉校验效率，这款HG-RR系列103A规格的伺服电机结构，还原了量产机型的全部安装与外形特征。从实际应用场景来看，该功率段的伺服电机常被用于3C电子装配设备的进给轴、包装机械的牵引辊驱动、小型数控机床的轴端传动，以及工业机器人的关节辅助驱动位置，这类场景对电机的安装同轴度、外接插件的避让空间都有极高要求，建模时完全按照实物的装配公差基准做了特征还原。

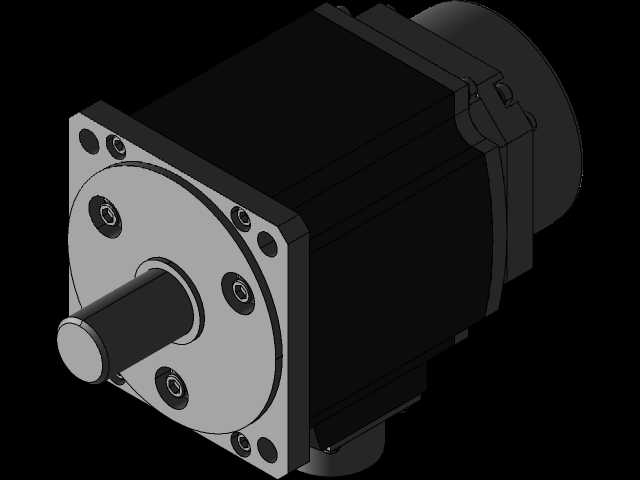

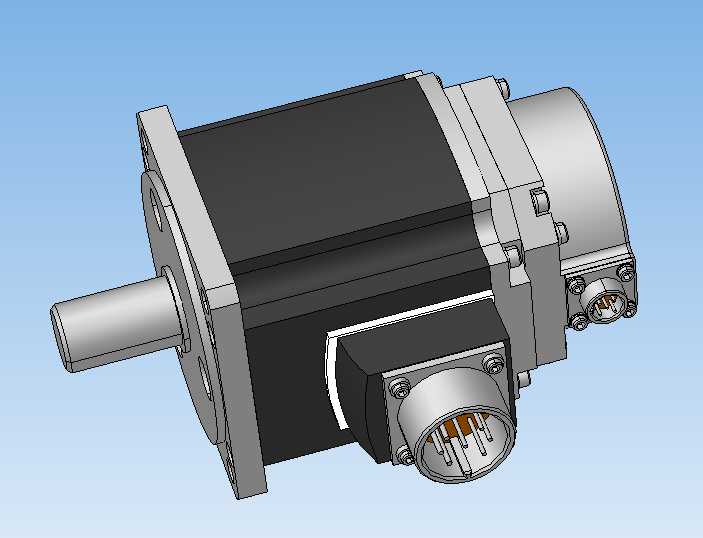

　　从功能特性上看，模型完整复现了电机的法兰安装面、输出轴轴径、键槽尺寸，以及机身侧方的两个动力与编码器接插件结构，输出轴的伸出长度、轴端倒角、法兰面的安装孔位分布都做了1:1的特征匹配，方便设计人员在做整机布局时直接校验电机与同步轮、联轴器、减速机输入端的配合尺寸，不需要反复核对二维样本的零散参数。机身的散热筋结构、后端编码器罩的外形轮廓、接插件的插针排布与锁紧结构都做了细化，在做设备布线仿真时，可以直接模拟线缆弯折半径，避免实际装配时出现线缆与周边机架、拖链的干涉问题。

　　设计思路上，建模时优先以安装基准面为坐标原点，将输出轴轴线与整机坐标系的X轴重合，法兰安装面贴合YZ基准平面，方便设计人员在装配环境中直接通过配合约束完成定位，不需要额外调整模型坐标。机身的各个特征都做了参数化关联，比如法兰安装孔的中心距、输出轴的轴径、机身的总长与外径尺寸都保留了可编辑的参数入口，如果后续选型同系列不同功率的衍生型号，可以直接通过修改参数快速调整尺寸，不需要重新建模。接插件部分单独做了子装配体拆分，动力插件与编码器插件的安装角度、伸出长度都可以根据实际布线需求做角度调整，适配不同方向的走线场景。

　　外形尺寸与安装边界方面，模型严格按照实物的安装尺寸做了边界还原，法兰端的止口尺寸、安装孔的通孔直径与沉孔深度都和实物一致，设计人员在做安装板设计时，可以直接提取模型的安装孔位特征生成孔位草图，不需要手动换算尺寸。机身的最大回转外径、接插件的最大外伸尺寸、输出轴的最大伸出长度都做了明确的特征边界，在做整机布局时，可以直接通过干涉检查功能校验电机周边预留的安全间隙，避免实际装配时出现电机与周边结构件的碰撞。另外模型还还原了电机机身的铭牌安装位、接地端子的安装位置，方便设计人员在做整机BOM导出时直接关联对应的附件信息，在做设备的安规校验时，也能提前确认接地端子的操作空间是否满足接线要求。

　　对于做非标设备设计的工程师来说，这类高精度的伺服电机模型可以大幅缩短前期布局的时间，不需要自己花费时间测绘电机外形，直接调用模型就能完成整机的结构布局，同时在做运动仿真时，模型的质量属性参数也按照实物的重量、质心位置做了匹配，仿真得到的轴端负载、转动惯量匹配结果更贴近实际运行情况，能有效减少后期现场调试时因为选型匹配问题出现的抖动、过载等问题。在做设备的维护空间校验时，也可以通过模型模拟电机接插件的插拔操作、电机本身的拆装路径，提前确认设备的维护开口尺寸是否满足要求，避免设备组装完成后出现电机无法拆装、接线操作空间不足的问题。
