水平式快速压紧夹钳移动杆结构

　　在工装夹具设计、小型装配工位治具、非标自动化辅助定位场景中，这类带红色握持手柄的水平式快速夹紧移动杆是出镜率极高的功能部件，很多做治具设计的工程师刚接触工装时，最先接触的标准外购件里就有这类夹钳的身影，它的核心作用是通过手柄的杠杆扳动，实现压头的快速下压与抬升，完成工件的快速装夹与松脱，相比传统的螺栓压紧方式，单次装夹的操作时间能压缩到1秒以内，非常适合小零件的批量加工、装配、检测工位使用。

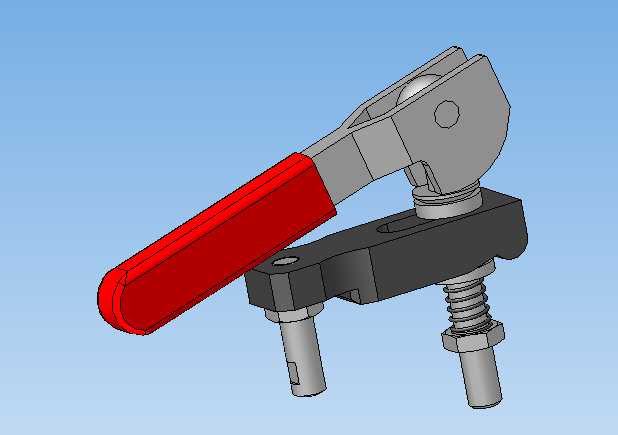

　　从结构设计逻辑来看，这套夹紧移动杆采用了经典的肘节过死点锁紧原理，当红色的注塑包覆手柄扳动到水平锁紧位置时，内部的连杆机构会越过力学死点，此时哪怕压头受到工件向上的反作用力，机构也不会自行松脱，能保持稳定的压紧力，不需要额外施加锁止力；手柄表面做了软质包覆层，一方面是增加操作时的摩擦力，避免手上沾有切削液或者油污时打滑，另一方面也能隔绝金属手柄的低温触感，长时间操作不会磨手。夹钳的底座采用了发黑处理的碳钢材质，预留了两个沉头安装孔，安装时可以直接通过内六角螺栓固定在工装基板、工作台面或者治具架上，两个安装孔的孔距是这类夹钳的通用安装尺寸，和市面上同规格的快速夹钳安装孔位完全兼容，后期更换备件不需要重新打孔攻丝，直接替换即可。

　　压头部分的移动杆采用了带螺纹的可调结构，杆身加工有标准粗牙螺纹，配合锁紧螺母可以根据被夹紧工件的厚度自由调整压头的伸出长度，调整范围可以覆盖0到20毫米的常见工件厚度差，不需要额外加装垫片就能适配不同高度的工件；压头端部做了圆角处理，避免硬接触刮伤工件表面，如果是夹持表面要求高的铝件、塑料件，还可以在压头端部套上橡胶防护帽，进一步降低压痕风险。侧面的定位销是夹钳开合过程中的导向限位结构，能保证每次扳动手柄时，压头的移动轨迹保持一致，不会出现偏摆，长期使用也不会因为连杆磨损导致压头错位。

　　在实际选型应用时，需要注意几个安装边界：首先是底座的安装平面平面度要控制在0.1毫米以内，如果安装面凹凸不平，锁紧时底座会产生内应力，长期使用会导致底座变形，影响锁紧可靠性；其次是压头的压紧点要尽量布置在工件的刚性支撑位置上方，避免压在工件的悬空薄壁处，不然会导致工件变形，夹不紧的同时还会压坏工件；另外这类手动夹钳的额定压紧力通常在几十公斤级别，适合轻载装夹场景，不要用在需要大吨位压紧的冲压、铆接工位，不然会导致连杆变形，机构失效。

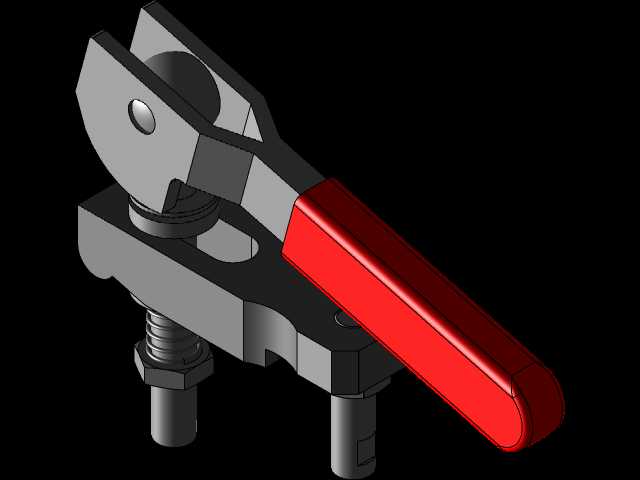

　　从三维建模的角度来说，这套模型完整还原了夹钳的所有运动部件，建模时已经做了运动副的约束，扳动手柄时可以模拟完整的开合、锁紧动作，能直接用到工装方案的装配仿真中，验证夹钳的开合行程会不会和周边的工件、机构产生干涉，不需要设计师再从零开始测绘建模，能节省不少方案设计阶段的时间。很多新手设计师在做治具方案时，容易忽略夹钳的开合空间预留，直接把夹钳装在靠近挡板的位置，结果实际使用时手柄扳不开，或者压头抬升高度不够，工件取不出来，用这个带运动仿真的模型就能提前在装配环境里做干涉检查，提前规避这类安装问题。

　　这类夹紧移动杆的应用场景远不止工厂工装，在木工DIY工作台、3D打印工件的后处理治具、电路板焊接固定夹具、甚至是家用的小型工件夹持工位上都能见到，它的结构简单可靠，没有复杂的易损件，只要定期在铰接点滴一点润滑油，就能使用很多年不会出故障，是小成本解决快速装夹需求的最优选择之一。
